一种变电站摄像头清洗设备的制作方法

本实用新型涉及清洗设备领域，尤其是涉及一种用于变电站的摄像头清洗装置。

背景技术：

变电站安装有多个摄像头，进行安全监控和设备管理。在一些风沙较大的地区，摄像头经常需要清洗，因为摄像头所在区域可能存在高压等危险，所以人工直接清洗是非常不安全的。部分摄像头所在位置比较高，或者所在位置的下方有控制柜或者建筑物的凸出等等，妨碍人们的清洗工作。

技术实现要素：

本实用新型的目的在于提供一种变电站摄像头清洗设备，方便对摄像头进行清洗。

本实用新型的技术方案是：

一种变电站摄像头清洗设备，包括主杆、第一折叠杆和第二折叠杆，第二折叠杆的材料为绝缘材料，主杆的上端与第一折叠杆的一端转动连接，第一折叠杆的另一端与第二折叠杆的下端转动连接，第二折叠杆的顶端连接有碗状的清洗碗，清洗碗内设有清洗海绵，清洗海绵也为碗状，清洁碗内均匀设有凸出于清洁碗内表面的针状凸起，针状凸起插入到清洗海绵内； 主杆与第一折叠杆和第一折叠杆与第二折叠杆的转动连接处均设有锁定装置，锁定装置包括两个叠放在一起的锁定板，分别为第一锁定板和第二锁定板，第一锁定板和第二锁定板的中间位置均对应设有通孔，通孔内穿设有螺栓，螺栓端部设有锁定螺母，第一锁定板和第二锁定板对应的内侧面上均设有若干个齿状凸块，第一锁定板和第二锁定板上的齿状凸出相互咬合，齿状凸块沿锁定板内侧面的的圆周方向分布，单个齿状凸块为扇形，齿状凸出的内侧靠近通孔，齿状凸出的外侧靠近锁定板的边缘。

齿状凸出的截面形状为直角三角形。

第一锁定板和第二锁定板上的齿状凸出的朝向相反。

第一锁定板和第二锁定板上的齿状凸出的直角边相互咬合。

第一折叠杆和/或主杆为绝缘材料。

主杆的下端设有防滑纹。

本实用新型清洁碗的针状凸起插入到清洗海绵内。保证清洗海绵的稳定固定，不会出现脱出滑出的问题。三根杆相连，既方便折叠，又方便携带，同时在某些不能采用直杆进行清洗的地方，可以使第一、第二折叠杆处于倾斜角度，从而绕过障碍物，转动主杆进行清洗。

使用时松开锁定螺母，使两个扣合在一起的锁定板分开，然后根据需要，设定好主杆与第一折叠杆、第一折叠杆与第二折叠杆之间的角度，然后将内侧面上的齿状凸块咬合在一起，然后用锁定螺母固定。同时将清洗后的清洗海绵放到清洁碗内，即可进行清洗工作。

附图说明

图1是本实用新型的结构示意图；

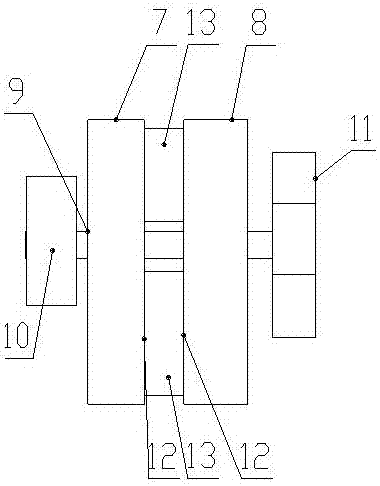

图2是锁定装置的结构示意图；

图3是单个锁定板的内侧面的示意图；

图4是齿状凸块的截面示意图。

具体实施方式

如图1所示，本实用新型包括主杆3、第一折叠杆1和第二折叠杆2，第二折叠杆2的材料为绝缘材料，第一折叠杆1和主杆3也可以都采用绝缘材料。主杆3的下端设有防滑纹14。

主杆3的上端与第一折叠杆1的一端转动连接，第一折叠杆1的另一端与第二折叠杆2的下端转动连接，第二折叠杆2的顶端连接有碗状的清洗碗5，清洗碗5内设有清洗海绵4，清洗海绵4也为碗状，刚好能扣住摄像头进行清洗。三根杆相连，既方便折叠，又方便携带，同时在某些不能采用直杆进行清洗的地方，比如摄像头下方有配电柜，直杆会碰到配电柜而无法接触到摄像头，人能站的位置又非常受限。人们可以使第一或第二折叠杆2处于水平状态或倾斜状态，从而绕过障碍物，转动主杆3进行清洗。

清洗碗5内均匀设有凸出于清洗碗5内表面的针状凸起6，针状凸起6插入到清洗海绵4内。需要替换清洗海绵4时，只需要捏住清洗海绵4的底部，就可以向上拉出。保证了清洗海绵4的稳定固定，不会出现脱出滑出的问题。

如图2、3所示，主杆3与第一折叠杆1和第一折叠杆1与第二折叠杆2的转动连接处均设有锁定装置。锁定装置包括两个叠放在一起的锁定板，锁定板与相应的主杆3、第一折叠杆1、第二折叠杆2固定连接，分别为第一锁定板7和第二锁定板8，第一锁定板7和第二锁定板8的中间位置均对应设有通孔9，通孔9内穿设有螺栓10，螺栓10端部设有锁定螺母11。第一锁定板7和第二锁定板8对应的内侧面12上均设有若干个齿状凸块13，第一锁定板7和第二锁定板8上的齿状凸出13相互咬合，齿状凸块13沿锁定板内侧面12的的圆周方向分布，单个齿状凸块13为扇形，齿状凸出13的内侧靠近通孔，齿状凸出13的外侧靠近锁定板的边缘。

如图4所示，为了便于咬合，齿状凸出13的截面形状为直角三角形。第一锁定板7和第二锁定板8上的齿状凸块13的朝向相反。这样两个齿状凸块13的直角边就可以相互咬合。

使用时，根据需要，松开锁定螺母11，使两个扣合在一起的锁定板分开，然后根据需要，设定好主杆3与第一折叠杆1、第一折叠杆1与第二折叠杆2之间的角度，然后将内侧面12上的齿状凸块13咬合在一起，然后用锁定螺母11固定。同时将清洗后的清洗海绵4放到清洗碗5内，即可进行清洗工作。清洗完成后，拆开主杆3与第一折叠杆1、第一折叠杆1与第二折叠杆2，整体变短，携带起来非常方便。
