一种不锈钢弹簧钢丝刷级进推动装置的制作方法

本发明涉及一种钢丝刷加工装置，特别涉及一种不锈钢弹簧钢丝刷级进推动装置。

背景技术：

钢丝刷是一种针对不同用途选取相应的型号钢丝，选取不同的钢丝直径的刷子，有直丝和波纹丝两种。现有的钢丝刷尤其是不锈钢弹簧钢丝刷不方便进行往复移动调节，控制不方便。

技术实现要素：

本发明主要是解决现有技术所存在的技术问题，从而提供一种气缸可以控制伸缩轴实现伸缩移动调节，通过伸缩轴可以方便控制推杆实现伸缩移动调节，从而方便对不锈钢弹簧钢丝刷进行往复移动调节，方便对不锈钢弹簧钢丝刷进行控制的不锈钢弹簧钢丝刷级进推动装置。

本发明的上述技术问题主要是通过下述技术方案得以解决的：

一种不锈钢弹簧钢丝刷级进推动装置，包括底板，底板上设有侧板，底板的底部设有滑块，侧板的外侧壁设有气缸，气缸设有伸缩轴，伸缩轴穿过侧板，伸缩轴的外周面套装有平面轴承，伸缩轴的端部设有锁母；底板设置在导向板上，导向板上设有导向槽，滑块设置在导向槽位置，导向板上设有导向座，导向座的侧壁设有若干导向管，导向管内套装有推杆，推杆的一端与伸缩轴连接，推杆的另一端设有安装杆；伸缩轴套装有保护管，保护管与气缸连接。

进一步地，所述导向板的端部两侧设有凸块。

进一步地，所述导向管与导向座之间设有紧固圈。

进一步地，所述推杆与安装杆为一体结构。

进一步地，所述气缸的一端设有第一扣座，气缸的另一端设有第二扣座。

采用上述技术方案的不锈钢弹簧钢丝刷级进推动装置，可以将不锈钢弹簧钢丝刷套装在安装杆的外周面上；通过导向座可以使导向管实现固定安装；底板可以通过滑块沿着导向板上的导向槽实现滑动调节，气缸可以控制伸缩轴实现伸缩移动调节，通过伸缩轴可以方便控制推杆实现伸缩移动调节，从而方便对不锈钢弹簧钢丝刷进行往复移动调节，方便对不锈钢弹簧钢丝刷进行控制。

附图说明

为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本发明不锈钢弹簧钢丝刷级进推动装置的结构示意图；

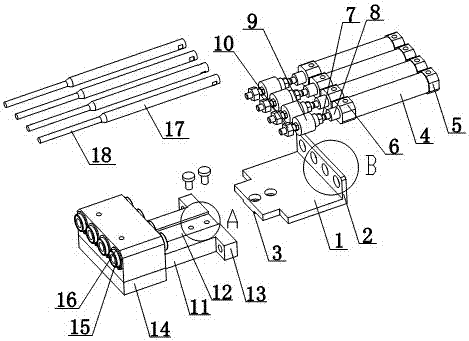

图2为本发明不锈钢弹簧钢丝刷级进推动装置的部件分解图；

图3为图2中a区域的细节放大图；

图4为图2中b区域的细节放大图；

图5为本发明所述底板与侧板的连接结构示意图。

具体实施方式

下面结合附图对本发明的优选实施例进行详细阐述，以使本发明的优点和特征能更易于被本领域技术人员理解，从而对本发明的保护范围做出更为清楚明确的界定。

如图1至图5所示，一种不锈钢弹簧钢丝刷级进推动装置，包括底板1，底板1上设有侧板2，底板1的底部设有滑块3，侧板2的外侧壁设有气缸4，气缸4设有伸缩轴7，伸缩轴7穿过侧板2，伸缩轴7的外周面套装有平面轴承9，伸缩轴7的端部设有锁母10；底板1设置在导向板11上，导向板11上设有导向槽12，滑块3设置在导向槽12位置，导向板11上设有导向座14，导向座14的侧壁设有若干导向管15，导向管15内套装有推杆17，推杆17的一端与伸缩轴7连接，推杆17的另一端设有安装杆18；伸缩轴7套装有保护管8，保护管8与气缸4连接；导向板11的端部两侧设有凸块13，导向管15与导向座14之间设有紧固圈16，推杆17与安装杆18为一体结构，气缸4的一端设有第一扣座5，气缸4的另一端设有第二扣座6。

本发明不锈钢弹簧钢丝刷级进推动装置，可以将不锈钢弹簧钢丝刷套装在安装杆18的外周面上；通过导向座14可以使导向管15实现固定安装；底板1可以通过滑块3沿着导向板11上的导向槽12实现滑动调节，气缸4可以控制伸缩轴7实现伸缩移动调节，通过伸缩轴7可以方便控制推杆17实现伸缩移动调节，从而方便对不锈钢弹簧钢丝刷进行往复移动调节，方便对不锈钢弹簧钢丝刷进行控制。

其中，导向板11的端部两侧设有凸块13，所以能提高导向板11的强度。

其中，导向管15与导向座14之间设有紧固圈16，所以固定更加牢固。

其中，推杆17与安装杆18为一体结构，所以连接更加牢固。

其中，气缸4的一端设有第一扣座5，气缸4的另一端设有第二扣座6，所以方便保护气缸4的两端。

以上所述，仅为本发明的具体实施方式，但本发明的保护范围并不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在本发明的保护范围之内。因此，本发明的保护范围应该以权利要求书所限定的保护范围为准。

技术特征：

技术总结
本发明公开了一种不锈钢弹簧钢丝刷级进推动装置，包括底板，底板上设有侧板，底板的底部设有滑块，侧板的外侧壁设有气缸，气缸设有伸缩轴，伸缩轴穿过侧板，伸缩轴的外周面套装有平面轴承，伸缩轴的端部设有锁母；底板设置在导向板上，导向板上设有导向槽，滑块设置在导向槽位置，导向板上设有导向座，导向座的侧壁设有若干导向管，导向管内套装有推杆，推杆的一端与伸缩轴连接，推杆的另一端设有安装杆；伸缩轴套装有保护管，保护管与气缸连接。本发明通过伸缩轴可以方便控制推杆实现伸缩移动调节，从而方便对不锈钢弹簧钢丝刷进行往复移动调节，方便对不锈钢弹簧钢丝刷进行控制。

技术研发人员：刘军
受保护的技术使用者：刘军
技术研发日：2016.05.03
技术公布日：2017.11.10
