一种便携式高尔夫球杆的制作方法与工艺

本实用新型涉及一种便携式高尔夫球杆。

背景技术：
苏格兰是高尔夫的故乡，15世纪已出现第一支木杆。当时的木杆杆身坚实，杆头沉重，握把缠绕着小羊皮等真皮。早期制作的木杆常常用山毛榉木，也用苹果木、梨木和李树木。这些木头都可以用来创造杆头。后来苏格兰人从北美引进柿树，柿木本质密实，不容易开裂，是制造球杆的良好材质。柿木坚硬而有韧性，木纹美观。木杆制作很费工，要经过干燥工序和细致的选料工序。尽管几百年后的今天，原本意义上的全木杆已很少见，但仍有专精此项手艺的木杆生产存在。准确地说，柿木木杆的制造是19世纪90年代才开始的。高尔夫史家认为，高尔夫球杆的制作最早应是15和16世纪，因为人们找到了上述年代遗留下来的杆头碎块，地点是荷兰。大约在18世纪之初，金属杆头球杆出现了，并在以后取代了长鼻木杆。这个原因在于木质杆头再坚硬也不如铁制杆头坚硬。有了铁制杆头，使用这种球杆比较好处理一些特殊困难球位的球。在球杯的演变过程中，杆头不仅有材质的变化，也有外形的变化。除了早期的长鼻杆头和短鼻杆头外，坚硬木质杆身的球杆还有杆趾为方形的笨重的大凹面杆头，也有圆形和椭圆形杆头。在1850年的一组球打中人们已经看到不仅有开球用的木杆，在球道上用的3号木杆，还有推杆和几支铁杆。新材料与科技研究新成果不断推动球杆的改造与更新，逐渐出现多种材质的高尔夫球杆。但是目前各种材质的高尔夫球杆都由于较长而导致携带不便。

技术实现要素：

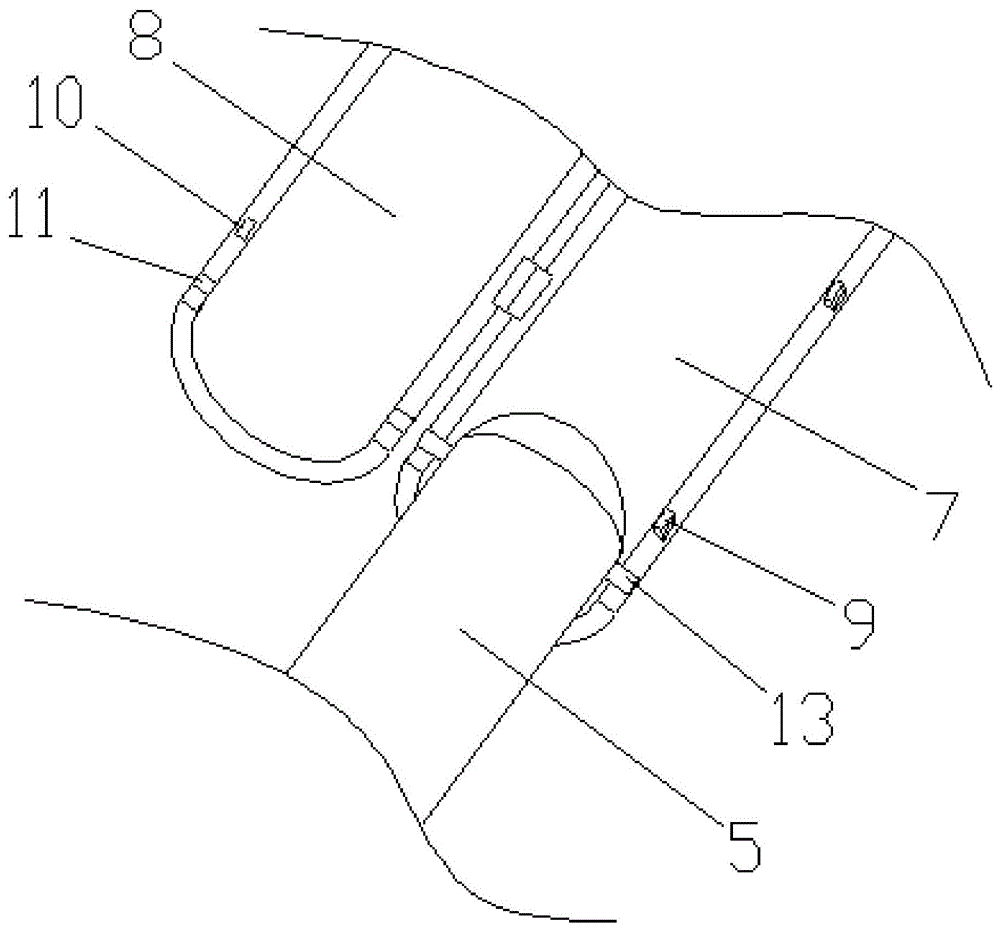

本实用新型要解决的技术问题是提供一种收纳时占用空间少的便携式高尔夫球杆。为解决上述问题，本实用新型采用如下技术方案：一种便携式高尔夫球杆，包括杆身、球头和握把，所述杆身包含有合金半杆和碳纤维半杆，所述合金半杆内设置有收纳通孔，所述合金半杆末端设置有外螺纹，所述合金半杆呈管状设置，所述合金半杆包含有第一半管和第二半管，所述第一半管和第二半管铰接连接，所述第一半管与第二半管上分别设置有榫头和榫眼，所述第二半管上设置有半圆状凹槽，所述碳纤维半杆上设置有轴承，所述轴承内插有转轴，所述转轴嵌入于第一半管设置，所述握把上设置有通孔，所述通孔内设置有内螺纹，所述杆身和握把螺纹连接。作为优选，所述碳纤维半杆末端呈半圆状，与收纳通孔的形状契合，有利于碳纤维半杆转动。作为优选，所述球头与碳纤维半杆粘合，球头上设置有盲孔，然后把粘胶剂倒入盲孔内再将碳纤维半杆插入，粘结效果好，结构稳定，连接可靠。作为优选，所述握把上设置有指槽，符合人体工程学，使得使用者可以更好的握住握把。作为优选，所述轴承为四列圆柱滚子轴承，四列圆柱滚子轴承属于线接触轴承。负荷能力大。作为优选，所述碳纤维半杆与轴承固定连接，连接稳定可靠，可以有效防止球杆在击球时轴承发生位移而导致球杆的平衡性受到影响。作为优选，所述转轴表面为镀铬设置，镀层具有极高的硬度和耐磨性，可延长转轴的使用寿命。本实用新型的有益效果为：通过将杆身分成合金半杆和碳纤维半杆，在合金半杆内设置有收纳通孔，碳纤维半杆可收纳在收纳通孔内，大大减少球杆的占用空间，从而可以将球杆存放到背包或手提包内，携带方便，第一半管和第二半管榫卯连接，受力性能良好，而且杆身和握把螺纹连接，采用了双重固定的方式，可以保证组装后的球杆有良好的力学性能，碳纤维半杆重量轻盈，便于携带，此外，握把上设置有指槽，符合人体工程学，使得使用者可以更好的握住握把，轴承采用了四列圆柱滚子轴承，负荷能力大。附图说明图1为本实用新型一种便携式高尔夫球杆的整体结构示意图；图2为本实用新型一种便携式高尔夫球杆的杆身局部拆解立体图；图3为本实用新型一种便携式高尔夫球杆的碳纤维半杆的侧视图；图4为本实用新型一种便携式高尔夫球杆的碳纤维半杆收纳后的结构示意图；图5为本实用新型一种便携式高尔夫球杆的合金半杆的俯视图。具体实施方式实施例1如图1-5所示，一种便携式高尔夫球杆，包括杆身1、球头2和握把3，所述杆身1包含有合金半杆4和碳纤维半杆5，碳纤维半杆5具有高比模、耐疲劳、抗蠕变、耐高温、耐腐蚀、耐磨损、轻质高强等特点，不仅耐用而且轻质有利于使用者携带，所述合金半杆4内设置有收纳通孔6，所述合金半杆4末端设置有外螺纹（未图示），所述合金半杆4呈管状设置，所述合金半杆4包含有第一半管7和第二半管8，所述第一半管7和第二半管8铰接连接，碳纤维半杆5可收纳在收纳通孔6内，大大减少球杆的占用空间，从而可以将球杆存放到背包或手提包内，携带方便，所述第一半管7与第二半管8上分别设置有榫头9和榫眼10，榫卯连接的结构使得第一半管7与第二半管8互相结合，互相支撑，能承受巨大的压力，所述第二半管8上设置有半圆状凹槽11，所述碳纤维半杆5上设置有轴承12，所述轴承12内插有转轴13，使得碳纤维半杆5可以沿着转轴13转动，收纳简单快捷，所述转轴13嵌入于第一半管7设置，转轴13呈圆柱体状设置，转轴13的母线与所嵌入的第一半管7的平面位于同一水平面上，转轴13与第一半管7牢固连接在一起，整体性好，结构稳定，所述握把3上设置有通孔（未图示），所述通孔内设置有内螺纹（未图示），所述杆身1和握把3螺纹连接，将杆身1拧入握把3内，可以起到防止第一半管7和第二半管8在组装后出现分离，第一半管7和第二半管8使用了双重的固定方式，保证组装后的球杆有良好的力学性能，收纳后的球杆稳定性好，不会受到外力的作用而出现分解的现象。本实施例的有益效果为：通过将杆身分成合金半杆和碳纤维半杆，在合金半杆内设置有收纳通孔，碳纤维半杆可收纳在收纳通孔内，大大减少球杆的占用空间，从而可以将球杆存放到背包或手提包内，携带方便，第一半管和第二半管榫卯连接，受力性能良好，而且杆身和握把螺纹连接，采用了双重固定的方式，可以保证组装后的球杆有良好的力学性能，碳纤维半杆重量轻盈，便于携带。实施例2如图1-5所示，一种便携式高尔夫球杆，包括杆身1、球头2和握把3，所述杆身1包含有合金半杆4和碳纤维半杆5，碳纤维半杆5具有高比模、耐疲劳、抗蠕变、耐高温、耐腐蚀、耐磨损、轻质高强等特点，不仅耐用而且轻质有利于使用者携带，所述碳纤维半杆5末端呈半圆状，有利于碳纤维半杆5转动，所述合金半杆4内设置有收纳通孔6，碳纤维半杆5末端与收纳通孔6的形状契合，所述合金半杆4末端设置有外螺纹（未图示），所述合金半杆4呈管状设置，所述合金半杆4包含有第一半管7和第二半管8，所述第一半管7和第二半管8铰接连接，碳纤维半杆5可收纳在收纳通孔6内，大大减少球杆的占用空间，从而可以将球杆存放到背包或手提包内，携带方便，所述第一半管7与第二半管8上分别设置有榫头9和榫眼10，榫卯连接的结构使得第一半管7与第二半管8互相结合，互相支撑，能承受巨大的压力，所述第二半管8上设置有半圆状凹槽11，所述碳纤维半杆5上设置有轴承12，所述碳纤维半杆5与轴承12固定连接，连接稳定可靠，可以有效防止球杆在击球时轴承12发生位移而导致球杆的平衡性受到影响，所述轴承12为四列圆柱滚子轴承，四列圆柱滚子轴承属于线接触轴承。负荷能力大，所述轴承12内插有转轴13，所述转轴13表面为镀铬设置，镀层具有极高的硬度和耐磨性，可延长转轴13的使用寿命，使得碳纤维半杆5可以沿着转轴13转动，收纳简单快捷，所述转轴13嵌入于第一半管7设置，转轴13呈圆柱体状设置，转轴13的母线与所嵌入的第一半管的平面位于同一水平面上，转轴13与第一半管7牢固连接在一起，整体性好，结构稳定，所述握把3上设置有通孔（未图示），所述通孔内设置有内螺纹（未图示），所述杆身1和握把3螺纹连接，将杆身1拧入握把3内，可以起到防止第一半管7和第二半管8在组装后出现分离，第一半管7和第二半管8使用了双重的固定方式，保证组装后的球杆有良好的力学性能，收纳后的球杆稳定性好，不会受到外力的作用而出现分解的现象，所述球头2与碳纤维半杆5粘合，球头1上设置有盲孔（未图示），然后把粘胶剂倒入盲孔内再将碳纤维半杆5插入，粘结效果好，结构稳定，连接可靠，所述握把3上设置有指槽（未图示），符合人体工程学，使得使用者可以更好的握住握把3。本实施例的有益效果为：通过将杆身分成合金半杆和碳纤维半杆，在合金半杆内设置有收纳通孔，碳纤维半杆可收纳在收纳通孔内，大大减少球杆的占用空间，从而可以将球杆存放到背包或手提包内，携带方便，第一半管和第二半管榫卯连接，受力性能良好，而且杆身和握把螺纹连接，采用了双重固定的方式，可以保证组装后的球杆有良好的力学性能，碳纤维半杆重量轻盈，便于携带，握把上设置有指槽，符合人体工程学，使得使用者可以更好的握住握把，轴承采用了四列圆柱滚子轴承，负荷能力大，镀铬的转轴强度高，使用寿命长。以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在本实用新型的保护范围之内。
