一种数独棋的制作方法

本实用新型涉及一种数独棋。

背景技术：
：

数独，是源自18世纪瑞士发明，流传到美国，再由日本发扬光大的一种数学游戏。玩家需要根据9×9盘面上的已知数字，推理出所有剩余空格的数字，并满足每一行、每一列、每一个粗线宫内的数字均含1-9，不重复。随着人们对孩子的早教越来越重视，数独棋也成为了家长送给孩子最常见的早教玩具之一。现在市面上常见的数独棋多由棋盘和棋子组成，棋盘上缺少棋子的存放装置，在使用时棋子容易丢失，影响数独棋的使用。

技术实现要素：
：

本实用新型的目的是为了解决现有技术中的问题，提供一种结构稳定、质量轻、方便携带，而且便于存放棋子、棋子不易丢失的数独棋。

为了达到上述目的，本实用新型的技术方案是：

一种数独棋，包括棋盒，所述棋盒上开设有棋盘区和棋子存放区，所述棋子存放区包括开设在棋盒上的第一凹槽，所述第一凹槽的底面上等间距安装有分隔条，所述第一凹槽通过分隔条分为9个形状相同的棋子存放槽，所述棋子存放槽内放置有棋子；所述棋子存放区一侧的棋盒上开设有棋盘区，所述棋盘区包括开设在棋盒上的第二凹槽，所述第二凹槽的底面上等间距开设有81个棋子放置槽；所述第一凹槽的侧壁上开设有插槽，所述第一凹槽上通过插槽安装有滑盖；所述滑盖的侧面上安装有固定块，所述固定块下方的棋盒侧面上安装有固定扣，所述固定扣与固定块活动卡接。

所述棋盒的底部上安装有防滑垫。

与所述第二凹槽相对称的棋盘背面开设有第三凹槽。

所述滑盖上安装有缓冲垫。

本实用新型的有益效果是：本实用新型的一种数独棋，棋盒上开设有棋盘区和棋子存放区，棋子存放区的凹槽内通过分隔条分隔成9个棋子存放槽，分别放置标号1-9的棋子，使棋子存放更加有序；棋子存放区上还通过插槽安装有滑盖，便于棋盒的携带，防止内部的棋子掉落。

附图说明：

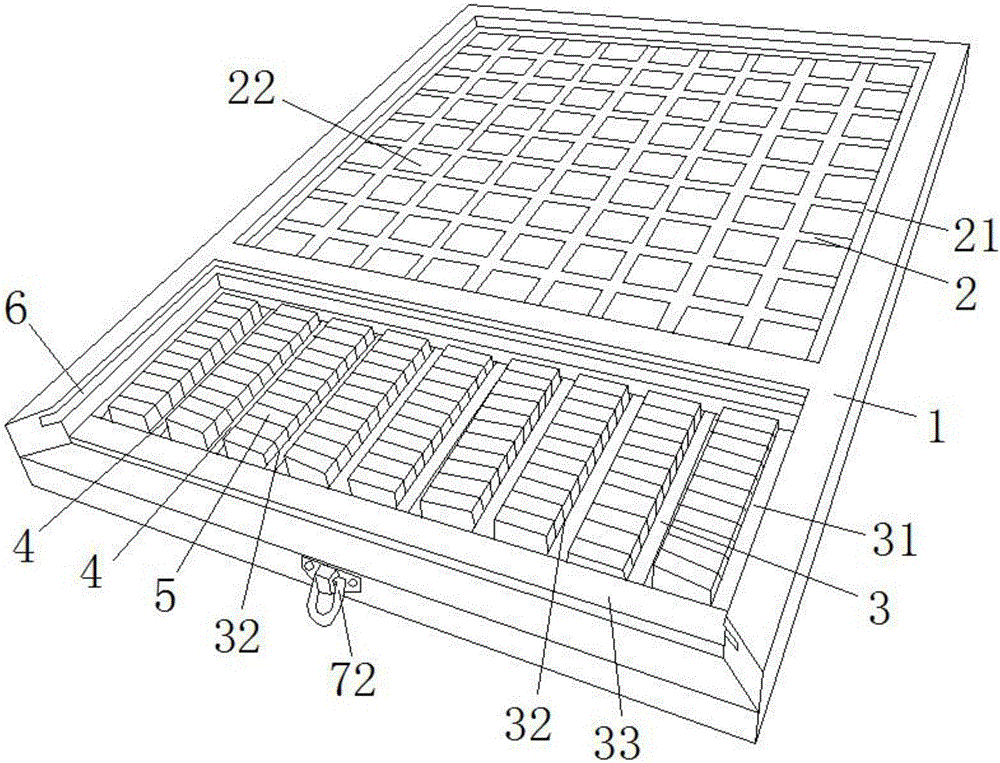

图1为本实用新型的结构示意图；

图2为本实用新型去掉滑盖后的结构示意图；

图3为本实用新型另一视角的结构示意图；

图4本实用新型滑盖的结构示意图。

具体实施方式：

实施例1

如图1-4所示的一种数独棋，包括棋盒1，所述棋盒1上开设有棋盘区2和棋子存放区3。所述棋子存放区3包括开设在棋盒1上的第一凹槽31，所述第一凹槽31的底面上等间距安装有分隔条4，所述第一凹槽31通过分隔条4分为9个形状相同的棋子存放槽32，所述棋子存放槽32内放置有棋子5。所述第一凹槽31的侧壁上开设有插槽6，所述第一凹槽31上通过插槽6安装有滑盖7。所述滑盖7上可以安装有缓冲垫9，缓冲垫9可以采用软橡胶或者海绵制成，防止在拿取棋盒1时棋子5与滑盖7发生碰撞二产生过大的噪音。所述滑盖7的侧面上安装有固定块71，所述固定块71下方的棋盒1侧面上安装有固定扣72，所述固定扣72与固定块71活动卡接。

所述棋子存放区3一侧的棋盒1上开设有棋盘区2，所述棋盘区2包括开设在棋盒1上的第二凹槽21，所述第二凹槽21的底面上等间距开设有81个棋子放置槽22。棋子放置槽22便于在下棋时安放棋子5，防止因为碰撞导致棋子5的滑动。所述棋盒1的底部上安装有防滑垫8，能够减少棋盒1在使用时因外力而产生的滑动。与所述第二凹槽21相对称的棋盘1背面开设有第三凹槽11，在不影响使用效果的情况下减小了棋盒1的质量，降低了制作成本。

本实施例的一种数独棋，棋盒上开设有棋盘区和棋子存放区，棋子存放区的凹槽内通过分隔条分隔成9个棋子存放槽，分别放置标号1-9的棋子，使棋子存放更加有序；棋子存放区上还通过插槽安装有滑盖，便于棋盒的携带，防止内部的棋子掉落。
