一种转式围棋盘的制作方法

本实用新型涉及一种围棋盘，具体是一种转式围棋盘。

背景技术：

围棋起源于中国，是一种策略性两人棋类游戏，随着中西方文化的交流和中国国际地位的提高，越来越多的人喜欢上了围棋。围棋使用方形格状棋盘及黑白二色圆形棋子进行对弈，棋盘上有纵横各19条直线将棋盘分成361个交叉点，棋子走在交叉点上，双方交替行棋，落子后不能移动，以围地多者为胜。我们传统的下围棋是需要一个棋盘和黑白两盒棋子，小孩子下学围棋时棋子经常丢，找不到了，造成经常发现棋子不够下一盘棋。另外要外出时，要带围棋时要带一个棋盘和两盒棋子，比较麻烦。而且我们每下完一盘棋，黑白棋子零零散散的很难区分和收拾，这就为人们学习围棋带来了不便。

技术实现要素：

本实用新型的目的在于提供一种转式围棋盘，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种转式围棋盘，包括棋盘边、立体三角形转子、纵横线、海绵和下层架，所述立体三角形转子的数量为十八个以上并且立体三角形转子边缘的外部设置有棋盘边，立体三角形转子内部设置有转子轴并且立体三角形转子之间设置有转子间隙，立体三角形转子的上部设置有纵横线，立体三角形转子的下端设置有海绵，立体三角形转子和海绵的厚度之和大于棋盘边的厚度，下层架位于海绵的正下方，棋盘边和下层架之间通过固定连接件相连。

作为本实用新型进一步的方案：固定连接件包括上固定件和下固定件，上固定件安装在棋盘边下端，下固定件安装在下层架上，上固定件和下固定件配合固定。

作为本实用新型进一步的方案：棋盘边的长度和宽度均为550-580mm，下层架的高度为100-130mm，棋盘边的高度为40-70mm。

与现有技术相比，本实用新型的有益效果是：该产品设计合理，结构简单，体积小，重量轻，便于收纳和运输；可拆卸性好，便于安装，故障率低，使用安全性好，该产品通过设置有棋子和空白面的立体三角形转子和海绵之间的配合来实现下黑白棋子和空白，操作简单方便，只需翻转立体三角形转子即可；该产品无需另外携带棋子，只需携带该产品即可，省去了很多区分和收拾棋子的时间，儿童也可以在转动立体三角形转子的过程中找到乐趣，使用效果好。

附图说明

图1为转式围棋盘的结构示意图。

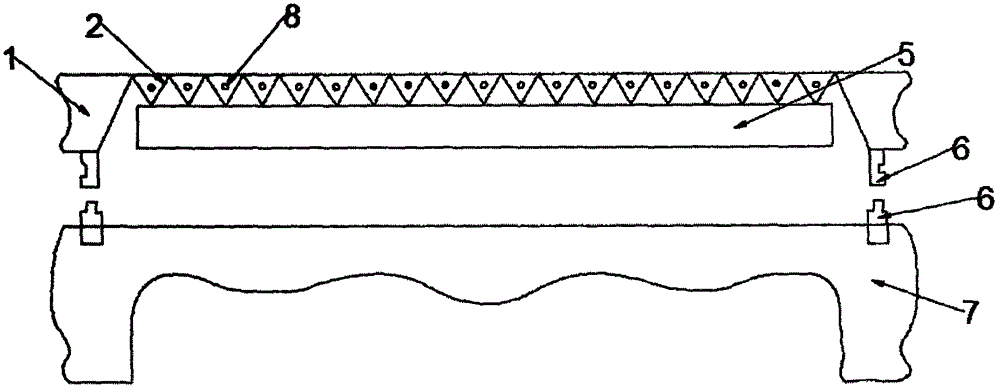

图2为转式围棋盘的侧面剖视图。

图3为转式围棋盘的正面剖视图。

其中：1-棋盘边，2-立体三角形转子，3-转子缝隙，4-纵横线，5-海绵，6-固定连接件，7-下层架，8-转子轴。

具体实施方式

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

请参阅图1-3，一种转式围棋盘，包括棋盘边1、立体三角形转子2、纵横线4、海绵5和下层架7，所述立体三角形转子2的数量为十八个以上并且立体三角形转子2边缘的外部设置有棋盘边1，立体三角形转子2内部设置有转子轴8并且立体三角形转子2之间设置有转子间隙3，立体三角形转子2的上部设置有纵横线4，立体三角形转子2的下端设置有海绵5，立体三角形转子2和海绵5的厚度之和大于棋盘边1的厚度，下层架7位于海绵5的正下方，棋盘边1和下层架7之间通过固定连接件6相连。固定连接件6包括上固定件和下固定件，上固定件安装在棋盘边1下端，下固定件安装在下层架7上，上固定件和下固定件配合固定。棋盘边1的长度和宽度均为550-580mm，下层架7的高度为100-130mm，棋盘边1的高度为40-70mm。

本实用新型的工作原理是：该产品设计一个三面的立体三角形转子2，以每一个围棋棋盘上的点这基准做成一个立体三角形转子2，三角形有三个正方形的面，分别是一面粘一个黑棋子，一面粘一个白棋子，一面是什么都不粘，就是空白面，共19个立体三角形转子2串在一条轴上，由19条转子轴8固定在棋盘边1上，下棋者分别坐在前后两面，通过转动立体三角形转子2的三个面，来确定你在这个点上是下什么棋，如果是想下黑棋，就到这个点上的立体三角形转子2转到有黑棋的一面朝上，如果是想下白棋就把粘有白子的一面往上翻，如果提子或是没有下的就还是翻成没有粘棋子的一面。因为两个人下围棋是坐在对面下的，如果你是下白子，你只要一直往一个方向翻，翻出来的一面都是粘有白子的一面，同理，对面的翻就是翻出粘有黑子的一面，两个人都只要都是往前翻就可以下棋了(是相对下棋的人往前翻)。

因为产品分成两层，下面一层是一个下层架7，下层架7上放一个海绵5，立体三角形转子2旋转到哪个面朝上时，海绵5给其磨擦可以固定其不会在人没有动它时自动随意翻转，如果下完棋了，要重新来下一盘，这棋盘是不用收子的，只要上面一层往上提起，没有了海绵5的磨擦固定，所有的立体三角形转子2会因为两面有粘棋子的重量而自动往下翻转，使得没有粘棋子的一面都是朝上的，也就相当于没有下过的棋盘一样。

该产品设计合理，结构简单，体积小，重量轻，便于收纳和运输；可拆卸性好，便于安装，故障率低，使用安全性好，该产品通过设置有棋子和空白面的立体三角形转子2和海绵5之间的配合来实现下黑白棋子和空白，操作简单方便，只需翻转立体三角形转子2即可；该产品无需另外携带棋子，只需携带该产品即可，省去了很多区分和收拾棋子的时间，儿童也可以在转动立体三角形转子2的过程中找到乐趣，使用效果好。

上面对本专利的较佳实施方式作了详细说明，但是本专利并不限于上述实施方式，在本领域的普通技术人员所具备的知识范围内，还可以在不脱离本专利宗旨的前提下作出各种变化。
