一种户外轨道棋的制作方法

本实用新型涉及户外文体设施领域，具体是一种户外轨道棋。

背景技术：

棋者，奕也，博弈是东西方文化生活的重经组成部分，人们通过下棋陶冶情操、提升审美趣味、锻炼思维能力。传统的棋类包括棋盘和棋子，棋盘与棋子相互独立，随着人们对户外公共文体设施投入的不断加大，户外轨道棋应运而生，户外轨道棋的棋盘上设有轨道，棋子可沿轨道滑动但是不能脱离棋盘， 这样可以防止棋子丢失，使人们可以在享受户外阳光和新鲜空气的同时下棋。户外轨道棋设于户外，在阳光的长时间暴晒下导致棋盘和棋子灼热，影响下棋者的舒适度，甚至导致下棋者被棋子灼伤。另外，长时间坐着下棋不能锻炼身体。

技术实现要素：

本实用新型的目的是为了解决上述现有技术的不足，提供一种户外轨道棋的技术方案，能够提高下棋者的舒适度，还能在下棋的同时锻炼身体。

本实用新型所要解决的技术问题采用以下技术方案来实现：一种户外轨道棋，包括棋盘、棋子和水冷装置，所述棋盘上设有轨道，所述棋子可沿轨道移动，棋盘通过棋盘支架固定在地面上，所述水冷装置包括脚踏装置、水箱和水泵，所述脚踏装置包括脚踏支架、座和转轮，所述脚踏支架位于棋盘的一侧并固定在地面上，所述座安装在脚踏支架的上端，所述转轮通过轴承安装在脚踏支架上，转轮的两侧安装有曲柄脚蹬，所述水箱埋于地下，所述棋盘内设有水冷通道，所述水冷通道、水泵和水箱通过管道依次连接，水泵的输入轴与转轮连接。

本实用新型的技术方案还有：所述水冷通道为蛇形通道。采用本技术方案，冷却水能够均匀缓慢的流过棋盘，降温效果好。

本实用新型的技术方案还有：所述转轮为皮带轮，转轮与水泵的输入轴通过带传动连接。

本实用新型的技术方案还有：还包括凳子，所述凳子固定在地面上，凳子和脚踏支架分别设在棋盘的两侧。

本实用新型的技术方案还有：所述棋盘支架、脚踏支架和凳子均通过螺栓固定在地面上。

本实用新型的技术方案还有：所述轨道为T型槽轨道，所述棋子的底部设有与T型槽轨道匹配的T型块。

本实用新型的技术方案还有：所述水冷通道的纵截面为圆形。

本实用新型的技术方案还有：所述棋盘和棋子的表面设有夜光层。采用本技术方案，下棋者可以在光线不足的情况下下棋。

本实用新型的工作原理：对弈双方分别坐在座和凳子上，坐在座上的下棋者蹬踏曲柄脚蹬使转轮旋转，转轮通过带传动带动水泵工作，从而使冷却水循环流经水箱、水泵和棋盘，将棋盘和棋子上的热量带走，水箱中的冷却水通过土壤散热。一盘棋过后，作为惩罚措施，输棋一方坐在座上。

相对于现有技术，本实用新型户外轨道棋的有益效果为：（1）可通过水冷装置对棋盘及棋子进行冷却降温，水箱埋于地下，冷却水能够利用地下温度较低的土壤进行散热，从而提高下棋者的舒适度；（2）下棋者可在下棋的同时锻炼身体；（3）可将蹬踏脚踏装置作为输棋一方的惩罚措施，提高对弈的趣味性；（4）无需电源，节能环保。

附图说明

图1为户外轨道棋的结构示意图一（地面以上部分）。

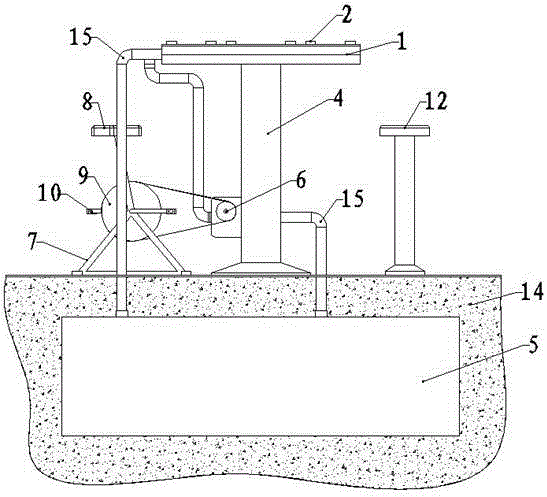

图2为户外轨道棋的结构示意图二。

图3为棋盘的纵剖视图。

图4为棋盘和横剖视图。

图5为棋子的结构示意图。

图中：1、棋盘，2、棋子，3、轨道，4、棋盘支架，5、水箱，6、水泵，7、脚踏支架，8、座，9、转轮，10、曲柄脚蹬，11、水冷通道，12、凳子，13、T型块，14、土壤，15、管道。

具体实施方式

为能清楚说明本方案的技术特点，下面根据附图对本实用新型具体实施方式作进一步说明。

如图所示，一种户外轨道棋，包括棋盘1、棋子2、凳子12和水冷装置。

棋盘1上设有轨道3，轨道3为T型槽轨道（见图3），棋子2的底部设有与T型槽轨道匹配的T型块13（见图5），棋子2可沿轨道3移动。棋盘1固定在棋盘支架4上，棋盘支架4通过螺栓连接固定在地面上。棋盘1和棋子2的表面设有夜光层，下棋者可以在光线不足的情况下下棋。

凳子12通过螺栓连接固定在地面上，凳子12和脚踏装置分别设在棋盘1的两侧。

水冷装置包括脚踏装置、水箱5和水泵6，脚踏装置包括脚踏支架7、座8和转轮9，脚踏支架7通过螺栓连接固定在地面上，座8安装在脚踏支架7的上端，转轮9通过轴承安装在脚踏支架7上，转轮9的两侧安装有曲柄脚蹬10。水箱5埋于地下（见图2），棋盘1内设有水冷通道11，通过图4可以看出，水冷通道11为蛇形通道，冷却水能够均匀缓慢的流过棋盘1，降温效果好，通过图3可以看出，水冷通道11的纵截面为圆形，水冷通道11、水泵6和水箱5通过管道15依次连接。转轮9为皮带轮，转轮9通过带传动与水泵6的输入轴连接。

本实用新型的工作原理：对弈双方分别坐在座8和凳子12上，坐在座8上的下棋者蹬踏曲柄脚蹬10使转轮9旋转，转轮9通过带传动带动水泵6工作，从而使冷却水循环流经水箱5、水泵6和棋盘1，将棋盘1和棋子2上的热量带走，水箱5中的冷却水通过土壤14散热。一盘棋过后，作为惩罚措施，输棋一方坐在座8上。

上面结合附图对本实用新型的实施例做了详细说明，但是本实用新型并不限于上述实施例，在本领域普通技术人员所具备的知识范围内，还可以在不脱离本实用新型宗旨的前提下做出各种变化。
