一种轮滑鞋的制作方法

本实用新型属于休闲体育用品领域，具体涉及一种轮滑鞋。

背景技术：

轮滑鞋，俗称旱冰鞋、溜冰鞋，包括鞋体和轮子组件，是一种集娱乐和健身于一体的体育产品，受到很多人，尤其是年轻人的广泛欢迎，应用很广。目前市场上的一些轮滑鞋，鞋体组件和轮子组件之间通过转轴连接，可以实现一定角度的转动，转动过程中，存在结构上相抵的部分，会使得接触时碰撞感强烈，缓冲避震效果差，尤其遇到颠簸不平的路面时，震感更加强烈。

针对以上问题，本实用新型进行了进一步的研究。

技术实现要素：

针对现有技术中的不足，本实用新型提供了一种轮滑鞋，避震效果好，使用方便。

本实用新型通过以下技术方案实现。

一种轮滑鞋，包括鞋体，所述鞋体下部设有轮子组件，所述鞋体与轮子组件之间设有安装座，所述安装座与轮子组件之间可转动，转动过程中安装座与轮子组件接触的位置设有缓冲垫。

本实用新型中，通过缓冲垫的设置，使安装座与轮子组件转动碰撞过程中具有很好的避震缓冲效果，有效降低了震感，使使用者感觉舒适。

作为优选，所述安装座与轮子组件之间通过第一转轴相连，该第一转轴的前后两侧分别设有第一缓冲垫和第二缓冲垫。安装座与轮子组件之间可以向前转动也可以向后转动，向前转动时安装座与第一缓冲垫相抵，向后转动时与第二缓冲垫相抵。

作为优选，所述安装座与第一缓冲垫和第二缓冲垫相抵的位置分别设有第一接触区和第二接触区。第一接触区为凸出块设置，第二接触区为凹陷块设置，与弧形面的第二缓冲垫匹配。

作为优选，所述第一缓冲垫和第二缓冲垫为可拆卸部件，方便更换。

作为优选，所述第一缓冲垫和第二缓冲垫扣合设置在轮子组件，安装方便快捷。

作为优选，所述轮子组件上设有刹车件，所述刹车件设于轮子组件的前端，前倾时可以实现刹车。

作为优选，所述轮子组件包括对称设置的两片侧板，所述侧板之间设有轮子、固定块，所述固定块用于与安装座相连，该固定块上还设有缓冲垫安装块；所述轮子组件的前端设有刹车件。

与现有技术相比，本实用新型具有以下有益效果：提供了一种具有缓冲垫结构的轮滑鞋，缓冲避震效果好，且缓冲垫安装、拆卸方便。

附图说明

图1为本实用新型的立体图。

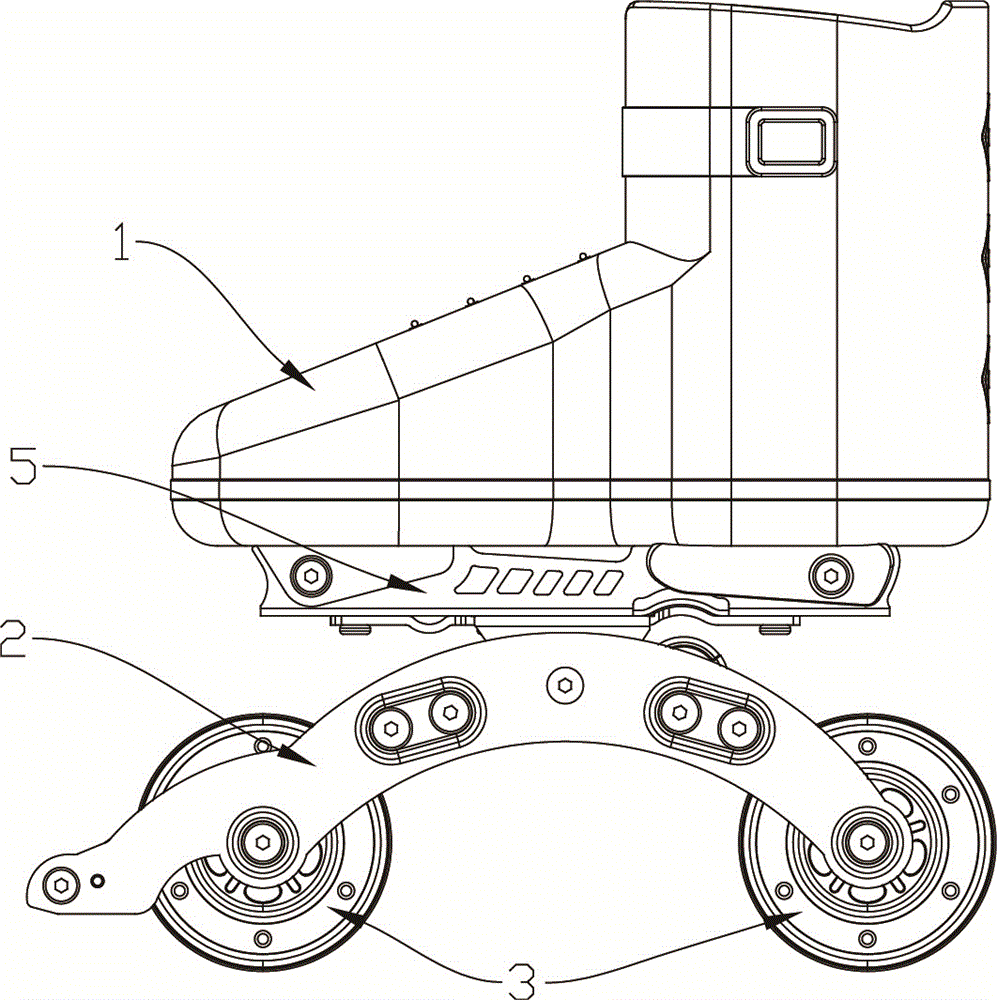

图2为本实用新型的侧视图。

图3为本实用新型的分解示意图。

图4为轮子组件的分解示意图。

图5为轮滑鞋前转的示意图。

图6为轮滑鞋后转的示意图。

图7为轮滑鞋刹车时的示意图。

图8为本实用新型的另一种实施方式中的立体图。

图9为本实用新型的另一种实施方式中省略鞋体的立体图。

具体实施方式

下面结合附图与具体实施方式，对本实用新型做进一步描述。

见图1至图4，一种轮滑鞋，包括鞋体1，所述鞋体1下部设有轮子组件2，所述鞋体1与轮子组件2之间设有安装座5，鞋体1通过其底部的安装孔11安装在安装座5上的安装轴51上；所述安装座5与轮子组件2之间可转动，转动过程中安装座5与轮子组件2接触的位置设有缓冲垫。

本实施方式中，所述安装座5与轮子组件2之间通过第一转轴22转动相连，安装座5上设有安装片52，该第一转轴22的前后两侧分别设有第一缓冲垫23和第二缓冲垫24；所述安装座5与第一缓冲垫23和第二缓冲垫24相抵的位置分别设有第一接触区53和第二接触区54，第一接触区53为凸出块设置，第二接触区54为凹陷块设置，与第二缓冲垫23的弧形面匹配。

本适用性的另一种实施方式中（图8和图9所示），鞋体1通过固定螺栓59安装在安装座5上，该安装座5的两侧设有护片，用于保护第一缓冲垫23、第二缓冲垫24、第一转轴22，同时更加美观。

本实施方式中，所述第一缓冲垫23和第二缓冲垫24为可拆卸部件；所述第一缓冲垫23和第二缓冲垫24扣合设置在轮子组件2；所述轮子组件2的前端设有刹车件4。

具体的，所述轮子组件2包括对称设置的两片侧板27，所述侧板27之间通过安装轴21安装有轮子3，侧板27之间还固定有固定块29，所述固定块29上设有轴承，用于与安装座5相连，该固定块29上还设有缓冲垫安装块，用于安装第一缓冲垫23和第二缓冲垫24。

见图5至图7，图5为轮滑鞋前转的示意图，此时，第一接触区53与第一缓冲垫23相抵，起到缓冲避震效果；图6为轮滑鞋后转的示意图，此时，第二接触区54与第二缓冲垫23相抵，起到缓冲避震效果；图7为轮滑鞋刹车时的示意图，此时轮滑鞋进一步前倾，刹车件4与地面相抵，进行刹车。

以上所述，本实用新型提供了一种具有缓冲垫结构的轮滑鞋，缓冲避震效果好，且缓冲垫安装、拆卸方便。

本实用新型的保护范围包括但不限于以上实施方式，本实用新型的保护范围以权利要求书为准，任何对本技术做出的本领域的技术人员容易想到的替换、变形、改进均落入本实用新型的保护范围。
