一种可拆卸两用拉力训练器的制作方法

本实用新型涉及健身器材领域，尤其是涉及一种可拆卸两用拉力训练器。

背景技术：

目前，市面上由弹性拉力部件构成的拉力器主要有脚踏拉力训练器和扩胸拉力训练器两种类型，尽管现有技术中这两种类型拉力器的结构形式各式各异，但基本上都为不可拆卸或难以拆卸结构，由此带来的缺陷是，一方面不能或难以通过调节弹性拉力部件的数量来达到调整训练力度的目的，造成同一款产品的使用人群受到限制，另一方面功能单一，两种类型的拉力器之间不能切换使用，即不能通过简易拆装的方式将其中一种拉力器组装成另一种拉力器进行使用，导致产品的通用性差，当人们需要进行脚踏拉力训练和扩胸拉力训练时，只能同时购买两个产品，这无疑会增加用户的购买成本。此外，现有脚踏拉力训练器和扩胸拉力训练器的结构也较为复杂，不仅给用户带来了操作上的不便，而且也给生产厂家们带来了生产成本上的提高。

技术实现要素：

为了克服上述现有技术之不足，本实用新型的目的在于提供一种结构简单、拆装方便的两用拉力训练器，其可通过调节弹性拉力部件的数量来达到调整训练力度之目的，也可根据用户需求将其组装成脚踏拉力训练器或扩胸拉力训练器进行使用。

本实用新型的目的通过以下技术方案予以实现：

一种可拆卸两用拉力训练器，包括手柄、脚踏机构和至少一弹性拉力件，所述弹性拉力件两端分别设置有第一锁扣和第二锁扣，所述手柄上设置有第一挂环，所述脚踏机构上设置有第二挂环，所述弹性拉力件两端通过其上锁扣分别与所述手柄上的第一挂环和所述脚踏机构上的第二挂环可拆卸固定连接，构成脚踏拉力训练器。

进一步的，所述弹性拉力件具有多根。

进一步的，所述第一挂环通过第一连接带与所述手柄固定连接，所述第二挂环通过第二连接带与所述脚踏机构固定连接。

进一步的，所述手柄包括一横杆和套设于横杆两端的握套，所述第一连接带的上端固定于所述横杆中部，所述第一连接带的下端与所述第一挂环连接。

进一步的，所述脚踏机构包括左、右脚踏，左、右脚挡，以及连接杆；所述连接杆横向贯穿于所述左、右脚踏并将二者串接在一起，所述左、右脚挡分别呈圆弧状安装设置在左、右脚踏的上端。

进一步的，所述第二连接带的下端固定于所述连接杆中部，所述第二连接带的上端与所述第二挂环连接，所述左、右脚踏分设在所述第二连接带的左、右两侧。

进一步的，还包括第一把手和第二把手，所述第一把手上设置有第三挂环，所述第二把手上设置有第四挂环，所述弹性拉力件两端通过其上锁扣分别与所述第一把手上的第三挂环和所述第二把手上的第四挂环可拆卸固定连接，构成扩胸拉力训练器。

进一步的，所述弹性拉力件为由高弹性橡胶材料制成的弹性拉绳。

与现有技术相比，本实用新型具有如下有益效果：

本实用新型两用拉力训练器结构简单巧妙，拆装方便快捷，其既可通过调节弹性拉力部件的数量来达到调整训练力度之目的，从而拓宽产品的受用人群，又可根据用户需求将拉力器组装成脚踏拉力训练器或扩胸拉力训练器进行使用，从而提高产品的通用性，真正的做到一器两用，降低厂家生产成本的同时也降低了用户的购买成本，极大地避免了资源的浪费。

附图说明

图1为本实用新型构成脚踏拉力训练器的结构示意图。

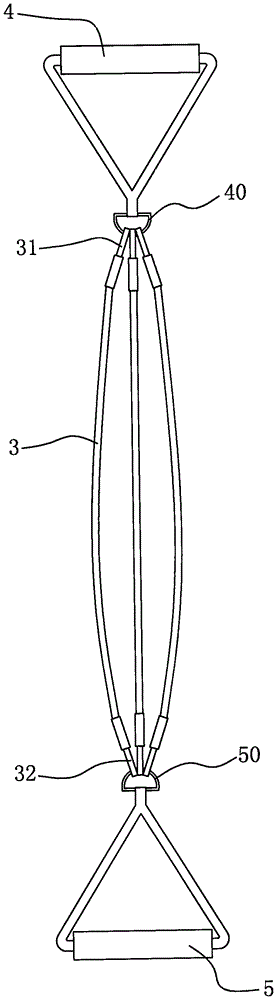

图2为本实用新型构成扩胸拉力训练器的结构示意图。

具体实施方式

下面结合附图给出的实施例对本实用新型作进一步详细说明。

如图1所示，一种可拆卸两用拉力训练器，包括手柄1、脚踏机构2和至少一弹性拉力件3，优选的，弹性拉力件3为由高弹性橡胶材料制成的弹性拉绳，并具有多根。弹性拉力件3两端分别设置有第一锁扣31和第二锁扣32，第一锁扣31和第二锁扣32均为拆装简单的挂钩式锁扣。手柄1上设置有第一挂环10，脚踏机构2上设置有第二挂环20，弹性拉力件3两端通过其上锁扣31、32分别与手柄1上的第一挂环10和脚踏机构2上的第二挂环20可拆卸固定连接，构成脚踏拉力训练器。

优选的，第一挂环10通过第一连接带101与手柄1固定连接，第二挂环20通过第二连接带201与脚踏机构2固定连接。进一步的，手柄1包括一横杆11和套设于横杆11两端的握套12，第一连接带101的上端固定于横杆11中部，第一连接带101的下端与第一挂环10连接。

优选的，脚踏机构2包括左、右脚踏21、22，左、右脚挡23、24，以及连接杆25。连接杆25横向贯穿于左、右脚踏21、22并将二者串接在一起，左、右脚挡23、24分别呈圆弧状安装设置在左、右脚踏21、22的上端。第二连接带201的下端固定于连接杆25中部，第二连接带201的上端与第二挂环20连接，左、右脚踏21、22分设在第二连接带201的左、右两侧。

如图2所示，还包括第一把手4和第二把手5，第一把手4上设置有第三挂环40，第二把手5上设置有第四挂环50，弹性拉力件3两端通过其上锁扣31、32分别与第一把手4上的第三挂环40和第二把手5上的第四挂环50可拆卸固定连接，构成扩胸拉力训练器。

本实用新型在使用过程中，通过弹性拉力件3的简易拆装即可实现自身数量的增加或减少，进而达到调整训练力度之目的。同时，通过弹性拉力件3与手柄1、脚踏机构2及把手4、5的简易拆装，可实现脚踏拉力训练器与扩胸拉力训练器之间的切换使用，例如，当需要从脚踏拉力训练器切换到扩胸拉力训练器使用时，只需将原本安装在手柄1和脚踏机构2上的弹性拉力件3拆卸后组装到第一把手4和第二把手5上即可，反之亦然。

以上所述者，仅为本实用新型的较佳实施例而已，当不能以此限定本实用新型实施的范围，即大凡依本实用新型申请专利范围及实用新型说明内容所作的简单的等效变化与修饰，皆仍属本实用新型专利涵盖的范围内。
