一种健身娱乐划船机的制作方法

本发明属于健身器材领域，尤其涉及一种健身娱乐划船机。

背景技术：

划船机是一种模拟划船运动的器材，对腿部、腰部、上肢、胸部、背部的肌肉增强有较好的作用。划船器运动是一项流畅且具趣味性和挑战自我的健身运动。每划一次，上肢、下肢、腰腹部、背部在过程中都会完成一次完整的收缩与伸展，可以达到一个全身肌肉的练习效果。现有的划船机大多造价过高，多适用于家庭或者健身房，不便于普及，损坏故障不易维修，保养亦比较麻烦；而简易的划船机训练效果差，局限性多，无法实现全身肌肉的综合训练。

技术实现要素：

本发明目的在于解决现有技术中存在的上述技术问题，提供一种健身娱乐划船机，结构简单，连接灵活，使用安全，可帮助健身者自主完成全身肌肉综合训练，训练效果好。

为了解决上述技术问题，本发明采用如下技术方案：

一种健身娱乐划船机，包括机架，机架上设有支撑杆，支撑杆上设有坐垫，其特征在于：机架的一侧对称分布有踏板器，踏板器包括固定板、压缩弹簧和脚踏板，压缩弹簧设于固定板与脚踏板之间，固定板连接脚踏板，固定板设于机架上，脚踏板上设有束紧机构，机架的两侧均活动连接有拉杆，拉杆的顶端设有扶手臂，机架上设有固定基座，固定基座与拉杆之间设有顶推机构，顶推机构包括压杆、回位弹簧和固定套管，回位弹簧设于固定套管内，压杆的一端与回位弹簧接触，固定基座连接固定套管的一端；该划船机结构简单，连接灵活，使用安全，可帮助健身者自主完成全身肌肉综合训练，训练效果好。

进一步，支撑杆的两侧均设有拉伸机构，拉伸机构包括固定轴、连接件、拉绳和拉环，拉绳连接拉环与连接件，连接件设于固定轴上，固定轴设于支撑杆的一侧，健身者可坐在坐垫上，手抓拉环进行上肢训练，扩大了本装置的功能性和实用性，也可将拉环套在扶手臂上，增加拉力负重，提高划船训练的强度。

进一步，束紧机构包括束紧带和粘扣，粘扣连接束紧带的一端，束紧带和粘扣分别设于脚踏板的两侧，用束紧带绑住健身者的脚背，通过粘扣粘紧，使得脚部无法随意活动，利于踩踏运动正常进行。

进一步，拉杆上设有固定轴头，固定轴头连接压杆的一端，固定轴头与压杆采用活动连接，健身者来回拉动拉杆时，推力通过固定轴头传递给压杆，减小了压杆受到的直接压力作用，保护了压杆，从而延长了使用寿命。

进一步，固定板的底面上设有固定块，固定块焊接在机架上，采用焊接的固定方式，提高了固定板在机架上的稳定性，不容易松动。

进一步，扶手臂上设有防滑套，防滑套的设置增大了扶手臂的摩擦性能和防滑性能，防止健身者在拉伸运动中脱手而拉伤，方便施力把握，且保护了手掌，防止起茧，防滑套制造工艺简单，更换成本低，经济实用。

本发明由于采用了上述技术方案，具有以下有益效果：

本发明中机架的一侧对称分布有踏板器，健身者坐在坐垫上，通过束紧机构绑住脚背，然后抓住扶手臂向前推动拉杆，拉杆带动压杆挤压回位弹簧，回位弹簧发生弹性形变，使得健身者的俯冲运动存在逐渐减弱的过程，加强了上肢训练效果，在俯冲过程中，健身者踩住脚踏板，脚踏板受压，挤压压缩弹簧，压缩弹簧形变缓慢，使得健身者的脚蹬动作变得缓慢，加强了下肢训练效果，健身者撤去力后，回位弹簧和压缩弹簧均释放弹性势能，带动拉杆和脚踏板回退，对上肢和下肢均产生弹力作用，起到反弹训练效果，一次施力产生两次训练作用，训练效果好。本发明结构简单，连接灵活，使用安全，可帮助健身者自主完成全身肌肉综合训练，训练效果好。

附图说明

下面结合附图对本发明作进一步说明：

图1为本发明一种健身娱乐划船机的结构示意图；

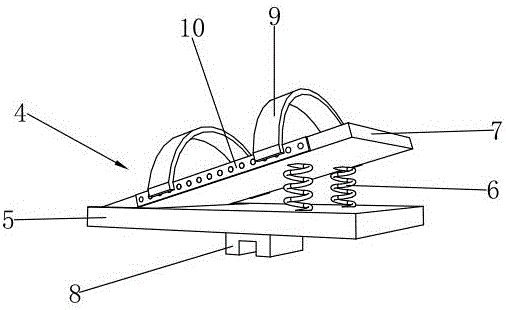

图2为本发明中踏板器的结构示意图；

图3为本发明中顶推机构的结构示意图；

图4为本发明中拉伸机构的结构示意图。

图中：1-机架；2-支撑杆；3-坐垫；4-踏板器；5-固定板；6-压缩弹簧；7-脚踏板；8-固定块；9-束紧带；10-粘扣；11-拉杆；12-扶手臂；13-防滑套；14-固定基座；15-顶推机构；16-压杆；17-回位弹簧；18-固定套管；19-固定轴头；20-拉伸机构；21-固定轴；22-连接件；23-拉绳；24-拉环。

具体实施方式

如图1至图4所示，为本发明一种健身娱乐划船机，包括机架1，机架1上设有支撑杆2，支撑杆2上设有坐垫3，机架1的一侧对称分布有踏板器4，踏板器4包括固定板5、压缩弹簧6和脚踏板7，压缩弹簧6设于固定板5与脚踏板7之间，固定板5连接脚踏板7，固定板5的底面上设有固定块8，固定块8焊接在机架1上，采用焊接的固定方式，提高了固定板5在机架1上的稳定性，不容易松动。脚踏板7上设有束紧机构，束紧机构包括束紧带9和粘扣10，粘扣10连接束紧带9的一端，束紧带9和粘扣10分别设于脚踏板7的两侧，用束紧带9绑住健身者的脚背，通过粘扣10粘紧，使得脚部无法随意活动，利于踩踏运动正常进行。

机架1的两侧均活动连接有拉杆11，拉杆11的顶端设有扶手臂12，扶手臂12上设有防滑套13，防滑套13的设置增大了扶手臂12的摩擦性能和防滑性能，防止健身者在拉伸运动中脱手而拉伤，方便施力把握，且保护了手掌，防止起茧，防滑套13制造工艺简单，更换成本低，经济实用。机架1上设有固定基座14，固定基座14与拉杆11之间设有顶推机构15，顶推机构15包括压杆16、回位弹簧17和固定套管18，回位弹簧17设于固定套管18内，压杆16的一端与回位弹簧17接触，固定基座14连接固定套管18的一端。拉杆11上设有固定轴头19，固定轴头19连接压杆16的另一端，固定轴头19与压杆16采用活动连接，健身者来回拉动拉杆11时，推力通过固定轴头19传递给压杆16，减小了压杆16受到的直接压力作用，保护了压杆16，从而延长了使用寿命。支撑杆2的两侧均设有拉伸机构20，拉伸机构20包括固定轴21、连接件22、拉绳23和拉环24，拉绳23连接拉环24与连接件22，连接件22设于固定轴21上，固定轴21设于支撑杆2的一侧，健身者可坐在坐垫3上，手抓拉环24进行上肢训练，扩大了本装置的功能性和实用性，也可将拉环24套在扶手臂12上，增加拉力负重，提高划船训练的强度。

本发明中机架1的一侧对称分布有踏板器4，健身者坐在坐垫3上，通过束紧机构绑住脚背，然后抓住扶手臂12向前推动拉杆11，拉杆11带动压杆16挤压回位弹簧17，回位弹簧17发生弹性形变，使得健身者的俯冲运动存在逐渐减弱的过程，加强了上肢训练效果，在俯冲过程中，健身者踩住脚踏板7，脚踏板7受压，挤压压缩弹簧6，压缩弹簧6形变缓慢，使得健身者的脚蹬动作变得缓慢，加强了下肢训练效果，健身者撤去力后，回位弹簧17和压缩弹簧6均释放弹性势能，带动拉杆11和脚踏板7回退，对上肢和下肢均产生弹力作用，起到反弹训练效果，一次施力产生两次训练作用，训练效果好。本发明结构简单，连接灵活，使用安全，可帮助健身者自主完成全身肌肉综合训练，训练效果好。

以上仅为本发明的具体实施例，但本发明的技术特征并不局限于此。任何以本发明为基础，为解决基本相同的技术问题，实现基本相同的技术效果，所作出的简单变化、等同替换或者修饰等，皆涵盖于本发明的保护范围之中。
