一种磁性积木的制作方法

本发明涉及积木领域，具体涉及一种磁性积木。

背景技术：

目前的积木无法实现积木之间多方向快速连接，并且连接方式比较原始，大部分拼接费力而且拼接稳定性不佳。

技术实现要素：

本发明的目的在于针对现有技术的缺陷和不足，提供一种磁性积木，能够实现积木的快速多方向连接，并且拼接方便稳定。

为实现上述目的，本发明采用的技术方案是：

一种磁性积木，所述磁性积木包括上盖、底壳、弹针座、金属结构和防滑背贴，其中，所述弹针座位于所述底壳的侧壁上，所述金属结构插入到所述弹针座内与所述底壳连接固定，所述上盖和防滑背贴分别位于所述底壳的上下两侧，并与所述底壳一起构成所述磁性积木的主体。

进一步地，所述上盖和底壳为六边形、半六边形、五边形和/或八边形。

进一步地，所述金属结构包括金属输出弹针、金属输入弹针、T型N极磁铁和T型S极磁铁。

进一步地，所述金属输出弹针和弹针座组成输出弹针模组。

进一步地，所述金属输入弹针和弹针座组成输入弹针模组。

进一步地，所述T型N极磁铁、输出弹针模组、T型S极磁铁安装在所述底壳相应位置组成积木输出端。

进一步地，所述T型N极磁铁、输入弹针模组、T型S极磁铁安装在所述底壳相应位置组成积木输入端。

进一步地，所述塑料结构塞子，所述T型N极磁铁、塞子、T型S极磁铁安装在所述底壳相应位置组成积木输出空位端或输入空位端。

采用上述结构后，本发明有益效果为：本发明提供的一种磁性积木，能够实现积木的快速多方向连接，并且拼接方便稳定。

附图说明

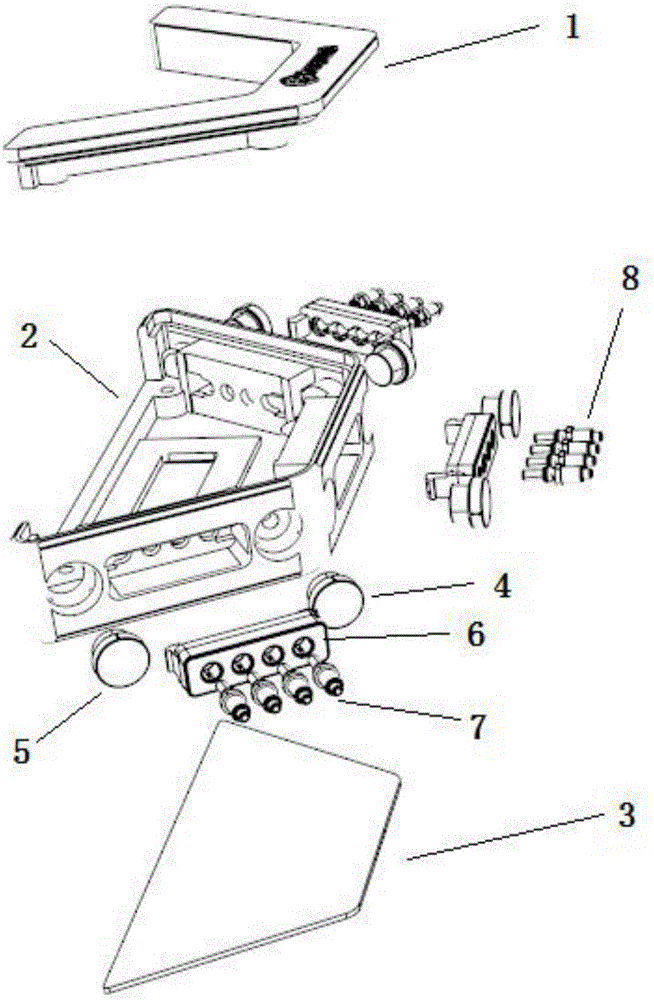

图1是本发明的的结构示意图；

图2是本发明的的结构示意图；

图3是本发明的的结构示意图；

图4是本发明的的结构示意图；

图5是本发明的的结构示意图；

图6是本发明的的结构示意图；

图7是本发明的的结构示意图；

图8是本发明的的结构示意图；

图9是本发明的的结构示意图；

图10是本发明的的结构示意图。

附图标记说明：

1、上盖；2、底壳；3、防滑背贴；4、T型N极磁铁；

5、T型S极磁铁；6、弹针座；7、金属输入弹针；

8、金属输出弹针；9、塞子。

具体实施方式

下面结合附图对本发明作进一步的说明。

本发明所述的一种磁性积木，依靠磁铁吸合连接并通过弹针压合方式实现连接并且可无限扩展的多面接触的积木。积木基础形状为六边形、半六边形（梯形）及其演化出的五边形、八边形和基于半六边形的其他异形，如图4所示。

如图1至图3、图5所示，所述磁性积木包括上盖1、底壳2、弹针座6、金属结构和防滑背贴3，其中，弹针座6位于底壳2的侧壁上，金属结构插入到弹针座6内与底壳2连接固定，上盖1和防滑背贴3分别位于底壳2的上下两侧，并与底壳2一起构成所述积木的主体。金属结构包括金属输出弹针8、金属输入弹针7、T型N极磁铁4和T型S极磁铁5。金属输出弹针8和弹针座6组成输出弹针模组，金属输入弹针7和弹针座6组成输入弹针模组，如图5所示。以T型N极磁铁4、输出弹针模组、T型S极磁铁5安装在底壳2相应位置组成积木输出端，如图6所示，以T型N极磁铁4、输入弹针模组、T型S极磁铁5安装在底壳2相应位置组成积木输入端，如图7所示；以T型N极磁铁4、塞子9、T型S极磁铁5安装在底壳2或相应位置组成积木输出空位端或输入空位端，如图8所示。每个积木至少包括一个输入端或一个输出端。

积木之间通过物理连接相连。物理连接分为力学相连和结构相连两种：力学相连是通过积木输入端和积木输出端的T型N极磁铁4和T型S极磁铁5吸合实现相连；结构相连是通过积木底壳2的输入端和积木底壳2第输出端的弹针模组座凹凸实现结构相连，如图9所示，力学相连和结构相连共同作用使积木实现稳固的连接，输出空位端结构和输入空位端结构连结方式遵循以上规则。

积木与外界可磁化表面可实现接触式非永久性连结，此连结方式是通过积木底壳2和嵌入底壳2内的磁铁与最外层防滑背贴3组成的系统实现，如图10所示。即此系统让积木具有附着在任何可磁化材料表面的能力。

采用上述结构后，本发明有益效果为：本发明的一种磁性积木，能够实现积木的快速多方向连接，并且拼接方便稳定。

以上所述仅是本发明的较佳实施方式，故凡依本发明专利申请范围所述的构造、特征及原理所做的等效变化或修饰，均包括于本发明专利申请范围内。
