一种带有健身功能的按摩床的制作方法

本发明涉及一种按摩设备技术领域，具体是一种带有健身功能的按摩床。

背景技术：

目前，我国养身设备行业发展迅速，用于按摩的设备也多种多样，但是仍然面临着很多方面的挑战，需求寻找满足客户的解决方案，按摩床是按摩院、美容院、美体按摩会所、养生保健会所等场所常见家具之一，随着人们生活水平的提高，人们的保健意识也在不断增强，越来越多的人们通过按摩来放松肌肉，消除肌肉疲劳，缓解压力，然而现有的按摩床按摩功能不够健全，无法同时对使用者的后背和双腿进行大范围的按摩，在按摩的过程中，使用者也无法进行适当的体育锻炼。

技术实现要素：

本发明的目的在于提供一种带有健身功能的按摩床，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：

一种带有健身功能的按摩床，包括床板、固定支架、支脚和床尾固定板；所述床板的下表面固定连接有支脚,床板的边缘与固定支架固定连接，床板的上方设置有T型支架，所述T型支架的下端与固定支架固定连接，T型支架的顶部两端设置有滑轮，滑轮的表面有凹槽，滑轮之间设置有钢丝绳，钢丝绳的左端固定连接有配重块，钢丝绳的右端固定连接有拉杆；床板的表面开设有腿部凹槽，床板的尾端固定连接有床尾固定板，所述固定支架与床尾固定板固定连接，床尾固定板的侧面固定连接有电机，床尾固定板的另一侧设置有转轴，电机的轴伸端穿过床尾固定板与转轴固定连接，电机的轴伸端与床尾固定板通过轴承转动连接，转轴的另一端转动连接有固定块，固定块固定连接在固定支架上，转轴上固定连接有凸轮，凸轮的上方设置有活动锤柄，凸轮与活动锤柄表面贴合，固定支架上套设有轴承，活动锤柄通过轴承与固定支架转动连接，活动锤柄的另一端固定连接有按摩锤头，固定支架的内侧固定连接有控制台，控制台的内部集成有控制器，所述电磁振动器、电机通过控制台与外部电源电性连接。

作为本发明进一步的方案：所述床板的中间开设有空腔，空腔的正下方的地面上放置有电磁振动器，电磁振动器的顶部固定连接有振动板，振动板的上表面固定连接有若干弹簧，弹簧的顶部固定连接有按摩头。

作为本发明再进一步的方案：所述弹簧在振动板上均匀分布。

作为本发明再进一步的方案：所述按摩头的顶端与床板的上表面在同一水平面上。

作为本发明再进一步的方案：所述按摩锤头的表面分布有按摩凸块。

作为本发明再进一步的方案：所述空腔为长方形。

作为本发明再进一步的方案：所述固定支架、支脚的材质为不锈钢。

作为本发明再进一步的方案：所述凸轮、活动锤柄、按摩锤头共有四组，且在固定支架的两侧对称分布。

作为本发明再进一步的方案：所述支脚有四个。

与现有技术相比，本发明的有益效果是：使用者躺在床板上，双手抓住拉杆，反复拉动拉杆，提起配重块，可以锻炼上肢力量；当使用者需要按摩时，将后背置于按摩头上方，双腿放置于腿部凹槽内，启动电磁振动器带动按摩头不停地上下振动，可以按摩使用者的背部，放松背部肌肉；启动电机使按摩锤头不断敲击使用者的腿部，起到按摩腿部肌肉，放松腿部肌肉的效果，还可以操作控制台根据需求调节按摩的频率和力度。

附图说明

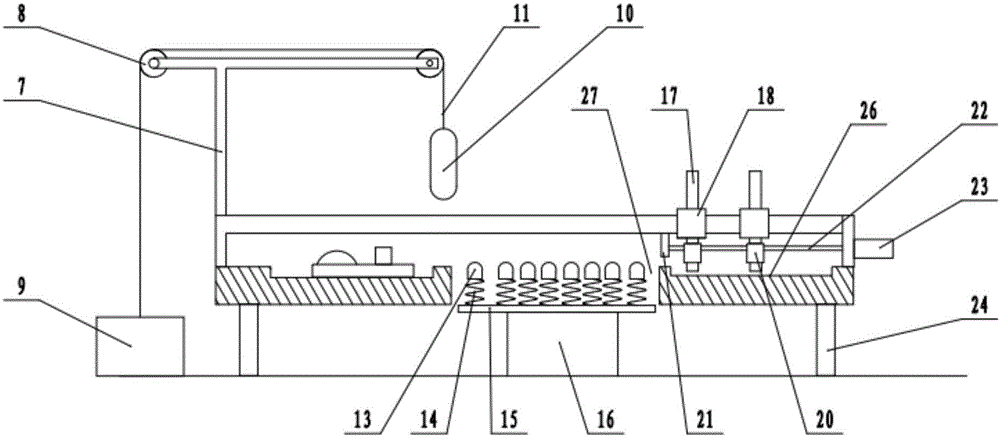

图1为带有健身功能的按摩床的结构示意图；

图2为带有健身功能的按摩床的左视图；

图3为带有健身功能的按摩床中活动锤柄的结构示意图；

图4为带有健身功能的按摩床中拉杆的结构示意图。

图中：1-床板；2-滑槽；3-滑块；4-头枕；5-护颈；6-操作台；7-T型支架；8-滑轮；9-配重块；10-拉杆；11-钢丝绳；12-固定支架；13-按摩头；14-弹簧；15-振动板；16-电磁振动器；17-活动锤柄；18-轴承；19-按摩锤头；20-凸轮；21-固定块；22-转轴；23-电机；24-支脚；25-床尾固定板；26-腿部凹槽；27-空腔。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1～4，本发明实施例中，一种带有健身功能的按摩床，包括床板1、固定支架12、支脚24和床尾固定板25；所述床板1的下表面固定连接有支脚24，所述支脚24有四个，所述固定支架12、支脚24的材质为不锈钢，床板1的表面设置有滑槽2，滑槽2内设置有滑块3，滑块3上固定连接有头枕4和护颈5，所述头枕4和护颈5的表面包裹有软性材料，可以为使用者的头颈提供很好的支撑和保护，移动滑块3可以调节头枕4和护颈5相对于床板1的位置，以适应不同身材的使用者；床板1的边缘与固定支架12固定连接，头枕4的上方设置有T型支架7，所述T型支架7的下端与固定支架12固定连接，T型支架7的顶部两端设置有滑轮8，滑轮8的表面有凹槽，滑轮8之间设置有钢丝绳11，钢丝绳11嵌在滑轮8的凹槽中，钢丝绳11的左端固定连接有配重块9，钢丝绳11的右端固定连接有拉杆10，使用者可以反复拉动拉杆10，提起配重块9，锻炼上肢力量；所述床板1的中间开设有空腔27，所述空腔27为长方形，空腔27的正下方的地面上放置有电磁振动器16，电磁振动器16的顶部固定连接有振动板15，振动板15的上表面固定连接有若干弹簧14，所述弹簧14在振动板15上均匀分布，弹簧14的顶部固定连接有按摩头13，按摩头13的顶端与床板1的上表面在同一水平面上，启动电磁振动器16，可以带动按摩头13上下振动，按摩使用者的背部；床板1的表面开设有腿部凹槽26，床板1的尾端固定连接有床尾固定板25，所述固定支架12与床尾固定板25固定连接，床尾固定板25的侧面固定连接有电机23，床尾固定板25的另一侧设置有转轴22，电机23的轴伸端穿过床尾固定板25与转轴22固定连接，电机23的轴伸端与床尾固定板25通过轴承转动连接，转轴22的另一端转动连接有固定块21，固定块21固定连接在固定支架12上，转轴22上固定连接有凸轮20，凸轮20的上方设置有活动锤柄17，凸轮20与活动锤柄17表面贴合，固定支架12上套设有轴承18，活动锤柄17通过轴承18与固定支架12转动连接，活动锤柄17的另一端固定连接有按摩锤头19，所述凸轮20、活动锤柄17、按摩锤头19共有四组，且在固定支架12的两侧对称分布，按摩锤头19的表面分布有按摩凸块，凸轮20转动时，可以带动活动锤柄17围绕固定支架12上下摆动，使按摩锤头19不断敲击使用者的腿部，起到按摩腿部肌肉的效果，固定支架12的内侧固定连接有控制台6，控制台6的内部集成有控制器，所述电磁振动器16、电机23通过控制台6与外部电源电性连接，操作控制台6可以调节电磁振动器16的振动频率和电机23的转速，调节按摩的频率和力度，以满足使用者的按摩需求。

本发明的工作原理是：使用者躺在床板1上，移动滑块3，调节头枕4和护颈5相对于床板1的位置，以适应不同身材的使用者；使用者双手抓住拉杆10，反复拉动拉杆10，提起配重块9，起到锻炼上肢的目的；使用者后背接触按摩头13，双腿放置于腿部凹槽26内，操作控制台6，启动电磁振动器16，电磁振动器16带动按摩头13不停地上下振动，按摩使用者的背部；启动电机23，带动凸轮20转动，凸轮20带动活动锤柄17围绕固定支架12上下摆动，使按摩锤头19不断敲击使用者的腿部，起到按摩腿部肌肉的效果，操作控制台6，可以调节电磁振动器16、电机23，以调节按摩的频率和力度。

对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
