一种磁性体羽毛球的制作方法

本发明涉及羽毛球，特别是一种磁性体羽毛球。

背景技术：

羽毛球运动适合于男女老幼，运动量可根据个人年龄、体质、运动水平和场地环境的特点而定。适量的羽毛球运动能促进青少年增长身高，能培养青少年自信、勇敢、果断等优良的心理素质。老年人和体弱者可作为保健康复的方法进行锻炼，运达到出出汗、弯弯腰、舒展关节的目的，从而增强心血管和神经系统的功能，预防和治疗老年心血管和神经系统方面的疾病。儿童可作为活动性游戏方法来进行锻炼，让他们在阳光下奔跑跳跃，并要求他们能击到球，培养他们不畏困难、不怕吃苦、不甘落后的品质。

在中国，羽毛球在中国有着良好的群众运动基础和大众普及亲和度。

现时人们使用球拍主要用来拍球的，在空中把羽毛球拍来拍去是很兴奋开心，但羽毛球掉在地上，运动员就很不情愿去捡球，因为蹲下或弯腰都很吃力，有时随着运动者的喜好会用球拍将掉在地上的球用力一瓢，将球铲上球拍，这样也会对球拍造成磨伤。因此，有必要对现有的羽毛球进行改进和优化。

技术实现要素：

为了克服上述现有技术的不足，本发明提供一种磁性体羽毛球，结构简单紧凑，掉在地上的羽毛球能够轻松的被捡起来，且不会对球拍造成磨伤。

本发明解决其技术问题所采用的技术方案是：

一种磁性体羽毛球，包括有球头，所述球头上设置有植毛架，所述植毛架上设置有若干羽毛，所述球头或/和所述植毛架上设置有磁性体。

进一步，所述磁性体设置于所述球头与所述植毛架的连接根部。

进一步，所述磁性体设置为环状结构，且环绕设置在所述球头与所述植毛架的连接根部。

进一步，所述磁性体的高度为所述球头高度的1/4-1/3。

优选的，所述植毛架包括若干立杆，以及将立杆连接起来的环杆，所述磁性体设置在所述环杆上。

进一步，所述磁性体内嵌于所述球头中。

进一步，所述磁性体为多个，且错位布置在所述球头中。

本发明的有益效果是：采用上述结构的本发明，通过在球头或/和者植毛架上设置有磁性体，配合同样具有磁性体的羽毛球拍，在捡球时，只有羽毛球拍上的磁性体触碰到羽毛球上的磁性体，就可以很轻松的把掉在地上的羽毛球捡起来，摒弃了传统羽毛球拍无法捡球，或者铲球捡球，避免了对球拍造成磨伤，同时，本发明所述羽毛球也能够大大的降低运动人员捡球的吃力程度和老累，很好的解决了羽毛球运动过程中的捡球问题。本发明结构简单紧凑，成本低廉，操作简单。

附图说明

图1是带有磁性体的羽毛球拍结构示意图；

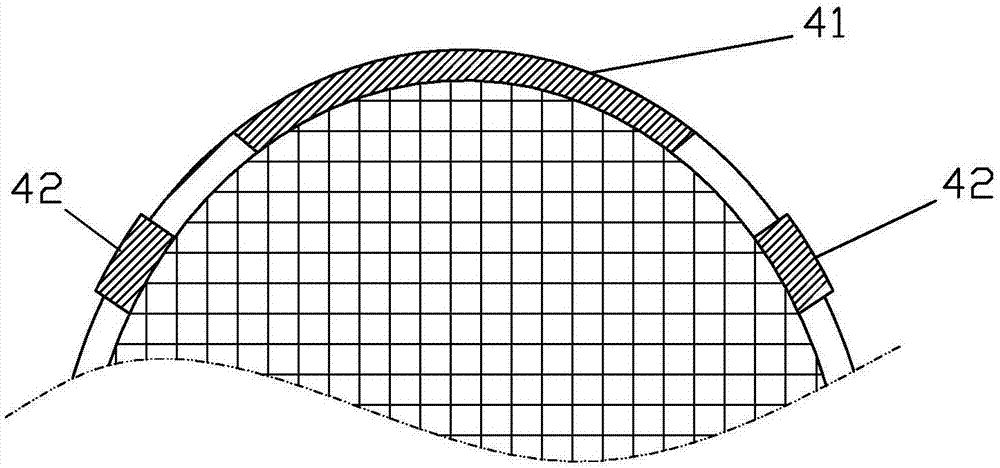

图2是图1的局部放大图；

图3是带有磁性体的羽毛球结构示意图。

具体实施方式

下面结合附图和实施例对本发明做进一步详细的说明。

参照图1～图2，本发明的一种磁性体羽毛球拍，包括有手握长柄1，所述手握长柄包括有握持部11，以及位于握持部端部的细杆12，所述细杆12的端部连接有球框2，所述球框2中编织有网线3，所述球框2上设置有磁性体4。

所述磁性体4优选为磁铁，或者所述磁性体为不锈钢块，取材方便，制造成本低廉，有利于降低球拍的造价。

根据羽毛球拍的捡球位置和习惯，在本实施例中，所述磁性体4设置于球框2的前端部位置。

进一步来说，所述磁性体4包覆于所述球框2的前端部，形成第一磁性体41，包覆于前端部能够使得羽毛球拍能够尽可能捡起距离较远的落地羽毛球。

优选的，所述磁性体4还包括有第二磁性体42，所述第二磁性体42为两个，且分别设置于所述第一磁性体41两侧。第二磁性体42设置在羽毛球拍的球框侧面靠前部位，这是根据捡球习惯，大部分运动员习惯于用羽毛球拍球框的侧面捡球，然后弯折手臂送到手里，为此，这种侧面靠前部位设置第二磁性体42，有助于满足大部分运动员的捡球习惯。

根据捡球习惯和位置，在本实施例中，所述第二磁性体42与球框中心点的连接线成60°～80°设置为优。

为了减轻羽毛球拍的重量，降低羽毛球拍的成本，在本实施例中，所述第一、二磁性体41、42之间有间隔，即第一、二磁性体41、42之间不连续，球框的间隔位置比较少用于捡球，没有必要设置磁性体。

至于磁性体4在球框2上的固定有很多种方式，本实施例提供了种，所述磁性体4通过铆接、扣接或者粘胶固定在所述球框2上。

参照图3，一种带有磁性体的羽毛球，包括有球头5，所述球头5上设置有植毛架6，所述植毛架6上设置有若干羽毛，所述球头5或/和所述植毛架6上设置有磁性体7。

作为实施例1，所述磁性体设置于所述球头5与所述植毛架6的连接根部。设置于连接根部，不会影响到正常的击球，同时也能够起到较好的固定而不易脱落，并且由于连接根部位于羽毛球的靠近中部位置，有利于球飞行时的稳定。

在实施例1中，优选的，所述磁性体7设置为环状结构，且环绕设置在所述球头5与所述植毛架6的连接根部。

在实施例1中，最好的，所述磁性体7的高度为所述球头5高度的1/4-1/3，这种结构使得磁性体不会占用太多球头面积，确保磁性体不会影响到击球。

习知的所述植毛架6包括若干立杆61，以及将立杆61连接起来的环杆62，作为实施例2，所述磁性体7设置在所述环杆62上。

作为实施例3，所述磁性体7内嵌于所述球头5中，优选的，所述磁性体为多个，且错位布置在所述球头5中。

采用上述结构的本发明，通过在球框2上设置有磁性体4，配合同样具有磁性体的羽毛球，在捡球时，只有羽毛球拍上的磁性体触碰到羽毛球上的磁性体，就可以很轻松的把掉在地上的羽毛球捡起来，摒弃了传统羽毛球拍无法捡球，或者铲球捡球，避免了对球拍造成磨伤，同时，本发明所述球拍结构也大大的降低了运动人员捡球的吃力程度和老累，很好的解决了羽毛球运动过程中的捡球问题。本发明结构简单紧凑，成本低廉，操作简单。

以上所述，只是本发明的较佳实施方式而已，但本发明并不限于上述实施例，只要其以任何相同或相似手段达到本发明的技术效果，都应落入本发明的保护范围之内。

技术特征：

技术总结
一种磁性体羽毛球，包括有球头，所述球头上设置有植毛架，所述植毛架上设置有若干羽毛，所述球头或者所述植毛架上设置有磁性体。采用上述结构的本发明，通过在球头或/和植毛架上设置有磁性体，配合同样具有磁性体的羽毛球拍，在捡球时，只有羽毛球拍上的磁性体触碰到羽毛球上的磁性体，就可以很轻松的把掉在地上的羽毛球捡起来，摒弃了传统羽毛球拍无法捡球，或者铲球捡球，避免了对球拍造成磨伤，同时，本发明所述羽毛球也能够大大的降低运动人员捡球的吃力程度和老累，很好的解决了羽毛球运动过程中的捡球问题。本发明结构简单紧凑，成本低廉，操作简单。

技术研发人员：何祺晃
受保护的技术使用者：开平市祺龙五金塑胶有限公司
技术研发日：2017.10.10
技术公布日：2018.01.09
