一种能防止被超限重量吊拉损坏的篮圈结构的制作方法

本发明涉及体育用具，具体涉及一种能防止被超限重量吊拉损坏的篮圈结构。

背景技术：

在篮球练习中，很多人喜欢跃起吊抓篮圈，这种行为不但有可能使篮圈倾斜影响投篮效果，还有可能使整个篮架倾斜甚至倒塌，这种危险在非正规的篮球场比较普遍地存在；特别是在少年儿童练习投篮的场所，若有人采用吊抓篮圈的方式来炫耀自己，对其他的参加投篮练习的少年儿童是非常危险的。为了防止这种吊抓行为带来的危险，加固篮圈和栏架是目前所能采用的唯一办法。

技术实现要素：

针对现有技术存在的不足，本发明提供了一种能防止被超限重量吊拉损坏的篮圈结构。

本发明采用的技术方案如下：一种能防止被超限重量吊拉损坏的篮圈结构，包括篮圈、篮圈支架、支架侧板、支架限位凸条、主托架、主托架侧板、主托架限位钩条、磁性铁板限位槽、铰链、铰链轴、弹簧、磁性铁板、铁板定位钉、强磁钢、磁钢托板、托板定位钉、篮板；其特征在于，篮圈固定在篮圈支架的前面，所述篮圈支架的两边设置有支架侧板，支架侧板的后外侧设置有支架限位凸条；所述主托架的两边设置有主托架侧板，主托架侧板的前内侧设置有主托架限位钩条；所述铰链由铰链轴串接在一起，所述弹簧设置在铰链轴上；所述铰链的两个叶片分别与篮圈支架与主托架固定在一起；所述磁性铁板用铁板定位钉固定在篮圈支架的后面；所述主托架上面开设有磁性铁板限位槽；所述强磁钢穿过主托架暴露在磁性铁板限位槽中；所述强磁钢固定在磁钢托板上，磁钢托板用托板定位钉固定在主托架的腔内；所述主托架固定在篮板上。

所述篮圈支架上的篮圈在没有外力影响的情况下，始终被弹簧的弹力向上弹起处于与地面平行的状态；所述强磁钢与磁性铁板接触后，强磁钢对磁性铁板的吸力大于公斤；所述篮圈的最前端受到向下大于公斤的拉力时，能够迫使强磁钢与磁性铁板分离，并以铰链轴为圆心向下转动。

两个支架限位凸条外侧面之间的尺寸小于两个主托架侧板内侧面之间的尺寸；两个主托架限位钩条内侧面之间的尺寸大于两个支架侧板的外侧面之间的尺寸。

采用本发明技术方案，具有如下有益效果：

1）本发明在人为吊抓篮圈时，只要超过预设的重量限制，篮圈就会下垂，能减小对篮架的拉力；

2）由于本发明的篮圈遇到向下的超限力量会突然下转，可使吊抓者有抓空篮圈的感觉，而放弃对篮圈的继续吊抓，可以有效地终止这种对篮圈和篮架的破坏力，能有效地防止篮架和篮圈遭到吊抓的破坏。

附图说明

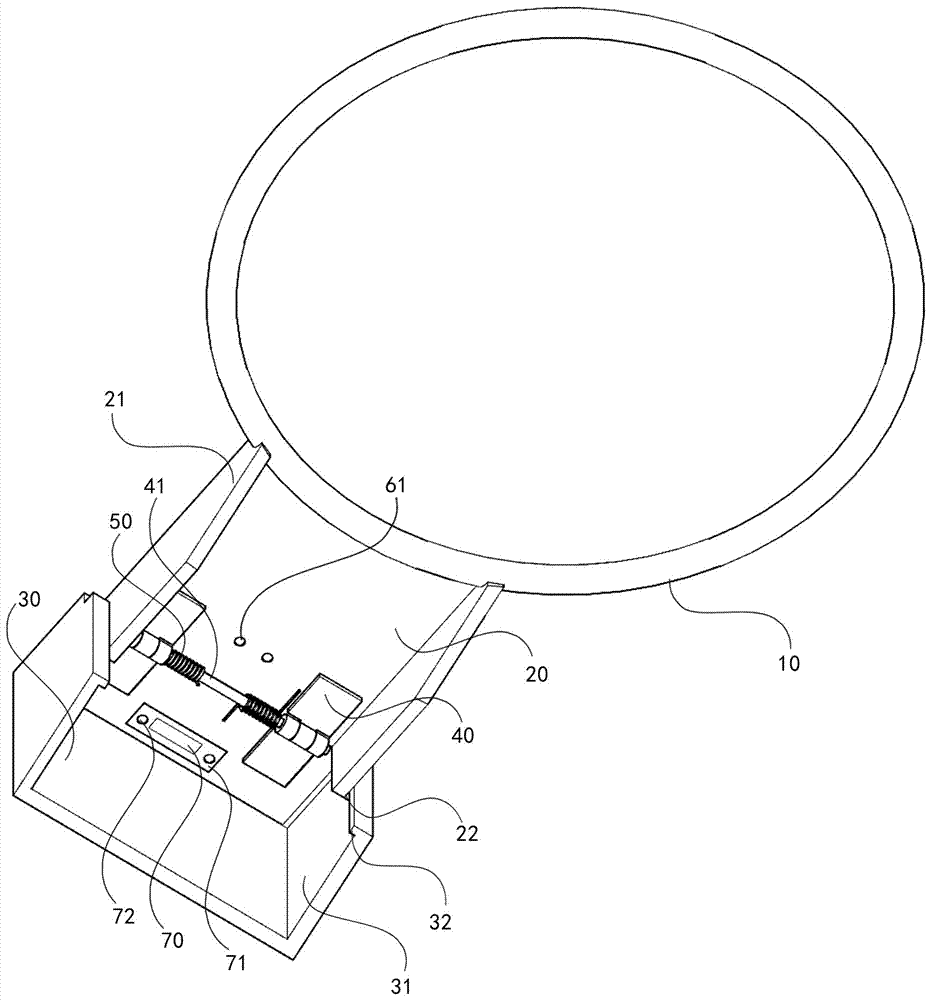

图1是本发明的前侧立体图；

图2是本发明的侧仰视图；

图3是本发明的前侧立体图（篮圈被超限外力向下拉动后的状态）；

图4是本发明的结构示意图；

图中：10—篮圈、20—篮圈支架、21—支架侧板、22—支架限位凸条、30—主托架、31—主托架侧板、32—主托架限位钩条、33—磁性铁板限位槽、40—铰链、41—铰链轴、50—弹簧、60—磁性铁板、61—铁板定位钉、70—强磁钢、71—磁钢托板、72—托板定位钉、80—篮板。

具体实施方式

下面，结合附图和实施例对本发明作进一步说明：如图1至图4所示，一种能防止被超限重量吊拉损坏的篮圈结构，包括篮圈10、篮圈支架20、支架侧板21、支架限位凸条22、主托架30、主托架侧板31、主托架限位钩条32、磁性铁板限位槽33、铰链40、铰链轴41、弹簧50、磁性铁板60、铁板定位钉61、强磁钢70、磁钢托板71、托板定位钉72、篮板80；其特征在于，篮圈10固定在篮圈支架20的前面，所述篮圈支架20的两边设置有支架侧板21，支架侧板21的后外侧设置有支架限位凸条22；所述主托架30的两边设置有主托架侧板31，主托架侧板31的前内侧设置有主托架限位钩条32；所述铰链40由铰链轴41串接在一起，所述弹簧50设置在铰链轴41上；所述铰链40的两个叶片分别与篮圈支架20与主托架30固定在一起；所述磁性铁板60用铁板定位钉61固定在篮圈支架20的后面；所述主托架30上面开设有磁性铁板限位槽33；所述强磁钢70穿过主托架30暴露在磁性铁板限位槽33中；所述强磁钢70固定在磁钢托板71上，磁钢托板71用托板定位钉72固定在主托架30的腔内；所述主托架30固定在篮板80上。

所述篮圈支架20上的篮圈10在没有外力影响的情况下，始终被弹簧50的弹力向上弹起处于与地面平行的状态；所述篮圈支架20向上弹起后，强磁钢70与磁性铁板60相接触，所述强磁钢70与磁性铁板60接触后，强磁钢70对磁性铁板60的吸力大于25公斤；所述篮圈10的最前端受到向下大于15公斤的拉力时，能够迫使强磁钢70与磁性铁板60分离，并以铰链轴41为圆心向下转动。

两个支架限位凸条22外侧面之间的尺寸小于两个主托架侧板31内侧面之间的尺寸；两个主托架限位钩条32内侧面之间的尺寸大于两个支架侧板21的外侧面之间的尺寸。

本发明在人为吊抓篮圈时，只要超过预设的重量限制，篮圈就会下垂，能减小对篮架的拉力；由于本发明的篮圈遇到向下的超限力量会突然下转，可使吊抓者有抓空篮圈的感觉，而放弃对篮圈的继续吊抓，可以有效地终止这种对篮圈和篮架的破坏力，能有效地防止篮架和篮圈遭到吊抓的破坏。

本发明的上述实施例是为说明本发明所列举的典型实施方式，而不是对本发明的实施方式所作的限定。由本发明实施例的提示所引申出的明显的变化方式仍处于本发明的权利保护范围当中。

技术特征：

技术总结
一种能防止被超限重量吊拉损坏的篮圈结构，包括篮圈、篮圈支架、支架侧板、支架限位凸条、主托架、主托架侧板、主托架限位钩条、铰链、铰链轴、弹簧、篮板；其特征在于，所述篮圈固定在篮圈支架的前面，所述篮圈支架的两边设置有支架侧板，支架侧板的后外侧设置有支架限位凸条；所述主托架的两边设置有主托架侧板，主托架侧板的前内侧设置有主托架限位钩条；所述铰链由铰链轴串接在一起，所述弹簧设置在铰链轴上；所述铰链的两个叶片分别与篮圈支架与主托架固定在一起；所述主托架固定在篮板上。本发明能防止篮架和篮圈遭到超限重量吊拉的破坏。

技术研发人员：欧阳刚;苏姝
受保护的技术使用者：重庆工业职业技术学院
技术研发日：2017.10.03
技术公布日：2018.01.09
