一种智能化竹胶合地板保养机的制作方法

本实用新型涉及竹胶合地板领域，具体为一种智能化竹胶合地板保养机。

背景技术：

竹类属禾木科的竹亚科，竹板拼接采用粘胶剂，施以高温高压而成，地板无毒，牢固稳定，不开胶，不变形，经过脱去糖份，脂，淀粉肪，蛋白质等特殊无害处理后的竹材，具有超强的防虫蛀功能，地板六面用优质进口耐磨漆密封，阻燃，耐磨，防霉变，地板表面光洁柔和，几何尺寸好，品质稳定，是住宅，宾馆和写字间等的高级装潢材料，但是竹胶合地板在日常的使用过程中难免会出现一些问题，而且竹胶合地板的日常保养十分麻烦，因此我们需要研究一种能够快捷、便利的对竹胶合地板进行有效保养的技术，来满足社会的需求。

技术实现要素：

本实用新型的目的在于提供一种智能化竹胶合地板保养机，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种智能化竹胶合地板保养机，包括机顶壳、工作主体、加热板和机械臂，所述机顶壳安装在工作主体上方，所述机顶壳通过连接杆与工作主体相连接，所述工作主体内部左右两侧安装有两个储藏室，所述机械臂安装在储藏室内部，所述机械臂通过旋转装置与储藏室相连接，所述旋转装置顶端安装有两根伸缩杆，所述两根伸缩杆之间通过万向轴相连接，所 述万向轴顶端安装有压力板，所述万向轴通过固定装置与压力板相连接，所述压力板安装在工作主体左右两侧表面，所述工作主体上表面左右两侧安装有伸缩挡板，所述工作主体内部上表面安装有无线信号收发装置，所述工作主体内部左下方安装有动力装置，所述动力装置右侧安装有PLC电控单元，所述工作主体分别与动力装置和PLC电控单元进行电性连接。

优选的，所述加热板左侧安装有分层感应器，所述加热板右侧安装有湿度感应器。

优选的，所述机顶壳侧面安装有四个摄像头，且均匀分布。

优选的，所述工作主体下方安装有四个滚轮，且均匀分布，所述滚轮通过旋转轴与工作主体相连接。

优选的，所述工作主体侧面左上方表面安装有操控面板，所述操控面板右侧安装有散热装置。

与现有技术相比，本实用新型的有益效果是：本实用新型智能化竹胶合地板保养机，采用智能化控制技术，能针对竹胶合地板的分层和过湿状况，对其进行护理，安装有分层检测器和湿度检测器，能实时的检测竹胶合地板的分层状况和湿度情况，一旦发现竹胶合地板分层，则机械臂会智能的使用压力板对分层部位进行加压，使压敏型胶重新粘合，若是竹胶合地板过湿，则会使用加热板对过湿部位进行烘干，无线信号收发装置能智能的将竹胶合地板的损坏位置发送给使用者，同时使用者可以将自己发现的竹胶合地板损坏部位发送给机器，安装有操控面板，使用简单、便利。

附图说明

图1为本实用新型一种智能化竹胶合地板保养机结构图；

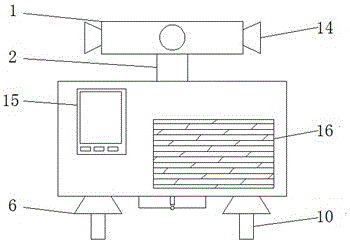

图2为本实用新型一种智能化竹胶合地板保养机左视图；

图3为本实用新型储藏室结构图。

图中：1机顶壳、2连接杆、3工作主体、4机械臂、5动力装置、6旋转轴、7分层感应器、8加热板、9温度感应器、10滚轮、11PLC电控单元、12储藏室、13无线信号收发装置、14摄像头、15操控面板、16散热装置、17伸缩挡板、18旋转装置、19伸缩杆、20压力板、21固定装置、22万向轴。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种智能化竹胶合地板保养机，包括机顶壳1、工作主体3、加热板8和机械臂4，机顶壳1安装在工作主体3上方，机顶壳1通过连接杆2与工作主体3相连接，工作主体3内部左右两侧安装有两个储藏室12，机械臂4安装在储藏室12内部，机械臂4通过旋转装置18与储藏室12相连接，旋转装置18顶端安装有两根伸缩杆19，两根伸缩杆19之间通过万向轴22相连接，万向轴22顶端安装有压力板20，万向轴22通过固定装置21 与压力板20相连接，压力板20安装在工作主体3左右两侧表面，工作主体3上表面左右两侧安装有伸缩挡板17，工作主体3内部上表面安装有无线信号收发装置13，工作主体3内部左下方安装有动力装置5，动力装置5右侧安装有PLC电控单元11，工作主体3分别与动力装置5和PLC电控单元11进行电性连接，加热板8左侧安装有分层感应器7，加热板8右侧安装有湿度感应器9，机顶壳1侧面安装有四个摄像头14，且均匀分布，工作主体3下方安装有四个滚轮10，且均匀分布，滚轮10通过旋转轴6与工作主体3相连接，工作主体3侧面左上方表面安装有操控面板15，操控面板15右侧安装有散热装置16。

工作原理：本实用新型工作中，摄像头14采集外界环境信息，PLC电控单元11根据摄像头14采集的信息，智能的控制滚轮10和旋转轴6运动，同时分层感应器7和湿度感应器9对竹胶合地板进行检测，一旦发现有湿度过大的竹胶合地板，PLC电控单元11便会控制加热板8对损坏部位进行加热烘干，若是发现有分层现象的竹胶合地板，则控制伸缩挡板17收缩，机械臂4使用压力板20压住损坏部位并进行加压，使压敏型胶重新粘合，工作完成。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
