木材涂胶装置的制作方法

本实用新型涉及木材加工及处理技术领域，具体为一种木材涂胶装置。

背景技术：

木材加工，以木材为原料，主要用机械或化学方法进行加工，其产品仍保持木材的基本特性。在森林工业中，木材加工业和林产化学加工同为森林采伐运输的后续工业，是木材资源综合利用的重要部门。木材加工技术包括木材切削、木材干燥、木材胶合、木材表面装饰等基本加工技术，以及木材保护、木材改性等功能处理技术。

其中木材胶合是将木材与木材或其他材料的表面胶接成为一体的技术。它是木制品部件榫接和钉接方法的发展。目前，要将木条拼成一块板时，需要将木条表面进行涂胶，然后相互粘接形成板材。在现有技术中，涂胶通常是手工刷胶，工人首先将刷子浸入到装有胶水的桶里，待刷子上沾上胶水后拎出来对木材进行刷胶，待刷子上的胶水刷完后，需要再次将刷子浸入胶水桶中，如此反复操作，使得刷胶操作不连续，造成效率低下。

技术实现要素：

本实用新型为了解决目前采用手工刷胶操作不连续导致效率低下的问题，本实用新型的目的在于提供一种连续刷胶的涂胶装置。

本实用新型提供基础方案是：木材涂胶装置，包括涂胶机构和出胶机构，涂胶机构包括机架和工作台，工作台连接在机架上，其中出胶机构包括储胶池、输胶管、存胶箱和刷胶辊，储胶池通过输胶管与存胶箱连接，输胶管内设有活塞，活塞连接有气缸，输胶管靠近储胶池的一侧设有第一单向阀且靠近存胶箱的一侧设有第二单向阀，刷胶辊转动连接在存胶箱的底端且位于工作台的上方。

基础方案的工作原理：需要对木板进行刷胶的时候，将待刷胶的木板放置在工作台上后，启动气缸，气缸带动活塞做往复运动，当活塞向外拉伸时，第一单向阀打开，第二单向阀关闭，胶水从储胶池进入输胶管，当活塞向内压缩时，第一单向阀关闭，第二单向阀打开，胶水从输胶管进入到存胶箱中，最后附着在刷胶辊位于存胶箱内的端面上， 同时推动木板，木材移动，由于木材与刷胶辊之间存在摩擦力，当木材移动的时候，刷胶辊受力滚动，当附着有胶水的端面滚动至木板的上方时，刷胶辊对木板进行刷胶。

基础方案的有益效果是：相较传统的人工刷胶，通过设置出胶机构，利用气缸带动活塞的往复运动将胶水从储胶池运输至存胶箱中，最后利用木材与刷胶辊之间的相对运动对木材进行刷胶，气缸的运动保证了胶水连续的运输，保证了对木板的连续刷胶，从而提高了刷胶的效率。

优选方案一：作为基础方案的优选，存胶箱底端的两侧连接有连接杆，刷胶辊的两端转动连接在连接杆的两端。有益效果：当刷胶辊直接与存胶箱转动连接的时候，由于胶水的流动性，会出现胶水从刷胶辊与存胶箱之间滴落，从而造成胶水的浪费情况，将刷胶辊设置为与存胶箱一样的长度后，通过连接杆将刷胶管连接在存胶箱上，保证了胶水全部附着在刷胶辊上，避免了浪费的现象。

优选方案二：作为优选方案一的优选，刷胶辊的外表面连接有刷毛。有益效果：通过对刷胶辊设置刷毛，利用刷毛的吸附性将存胶箱中的胶水吸附在刷胶辊上，保证了刷胶辊对木材的刷胶操作。

优选方案三：作为优选方案一的另一优选，刷胶辊的外表面套设有软质的刷胶套。有益效果：设置软质的刷胶套，利用刷胶套的可压缩性，对存胶箱与刷胶辊的接触处进行堵塞，刷胶辊转动时，刷胶套受到存胶箱侧壁的压力压缩，使得刷胶辊能继续转动，从而避免了胶水的浪费。

优选方案四：作为基础方案的再一的优选，存胶箱的下端面连接有刮板，刮板的活动端与刷胶辊的外表面相接触。有益效果：设置刮板后，在与刷胶辊接触的时候，刮板将刷胶辊外表面上多余的胶水刮除，避免了胶水的浪费现象。

优选方案五：作为基础方案的又一优选，存胶箱的底端设有可视窗口。有益效果：设置可视窗口后，可以通过对存胶箱内胶水的储存量的判定提前关闭气缸，从而避免了木材刷胶完成后存胶箱内仍然存有大量的胶水，从而造成浪费现象。

附图说明

图1为本实用新型木材涂胶装置实施例1的结构示意图；

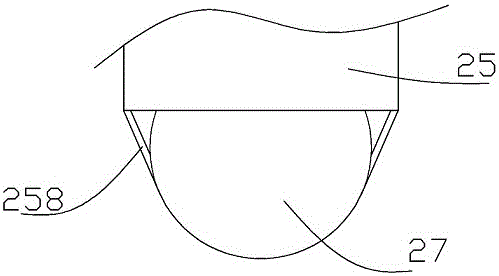

图2为图1中存胶箱底端的示意图；

图3为实施例2中刷胶辊的示意图；

图4为实施例3中刷胶辊的示意图。

具体实施方式

下面通过具体实施方式对本实用新型作进一步详细的说明：

说明书附图中的附图标记包括：机架1、工作台11、储胶池21、输胶管23、存胶箱25、刷胶辊27、活塞251、气缸253、第一单向阀255、第二单向阀257、刮板258、连接杆259、刷毛271、刷胶套273。

实施例1：

如图1和图2所示的木材涂胶装置，包括涂胶机构和出胶机构，涂胶机构包括机架1和工作台11，工作台11连接在机架1的上方，其中出胶机构包括储胶池21、输胶管23、存胶箱25和刷胶辊27，储胶池21通过输胶管23与存胶箱25连接，输胶管23内设有活塞251，活塞251连接有气缸253，输胶管23靠近储胶池21的一侧设有第一单向阀255且靠近存胶箱25的一侧设有第二单向阀257，存胶箱25底端的两侧连接有连接杆259，刷胶辊27的两端转动连接在连接杆259的两端，存胶箱25的下端面连接有刮板258，刮板258的活动端与刷胶辊27的外表面相接触，存胶箱25的底端设有可视窗口。

需要对木板进行刷胶的时候，将待刷胶的木板放置在工作台11上后，启动气缸253，气缸253带动活塞251做往复运动，当活塞251向外拉伸时，第一单向阀255打开，第二单向阀257关闭，胶水从储胶池21进入输胶管23，当活塞251向内压缩时，第一单向阀255关闭，第二单向阀257打开，胶水从输胶管23进入到存胶箱25中，最后附着在刷胶辊27位于存胶箱25内的端面上，同时推动木板，木材移动，由于木材与刷胶辊27之间存在摩擦力，当木材移动的时候，刷胶辊27受力滚动，在刷胶辊27转动的过程中与刮板258接触的时候，刮板258将刷胶辊27外表面上多余的胶水刮除，当附着有胶水的端面滚动至木板的上方时，刷胶辊27对木板进行刷胶。

实施例2：

如图3所示，与实施例1不同的是，刷胶辊27的外表面连接有刷毛271。通过对刷胶辊27设置刷毛271，利用刷毛271的吸附性将存胶箱25中的胶水吸附在刷胶辊27上，保证了刷胶辊27对木材的刷胶操作。

实施例3：

如图4所示，与实施例1或实施例2不同的是，刷胶辊27的外表面套设有软质的刷胶套273。设置软质的刷胶套273，利用刷胶套273的可压缩性，对存胶箱25与刷胶辊27的接触处进行堵塞，刷胶辊27转动时，刷胶套273受到存胶箱25侧壁的压力压缩，使得刷胶辊27能继续转动，避免了胶水的浪费。
