一种方便地暖水管安装的复合盖板的制作方法

本实用新型涉及复合板领域，特别是涉及一种方便地暖水管安装的复合盖板。

背景技术：

目前，公开号为 CN2058375，公开日为 1990 年 6 月 20 日的中国专利文献公开了一种竹木复合板，以竹条为中芯层，两面对称复贴单板。竹木使用一次成板，耗胶量少，易实现工业化，机械化生产，生产效率高。该产品利用短小径或速生丰产林的木材 旋切单板作表板，以竹材为芯板，竹条不用除去竹青和竹黄作坯板。该板材表面平整美观与 木胶合板相同，强度高，刚性好，尺寸稳定，可生产纵横强度一致或不一致的产品。该板能广泛用于建筑业、家具业，如水泥模板、车箱板、包装板等。

但在实际应用过程中，该类板材直接使用竹条作为芯板，竹条存在表面光洁度差、不易加工和易开裂等缺点，使得成型后的竹木复合板使用寿命低、强度差，其物理力学性能 不能满足生产各种工程结构材，如地板和高档家具等的要求。

现有的竹木复合板无法保证地暖水管的安装方便和快捷。

技术实现要素：

本实用新型的目的在于克服现有技术存在的上述问题，提出一种方便地暖水管安装的复合盖板。本实用新型结构简单，整体结构稳固，大大方便了地暖水管的安装和拆卸，强度高，韧性好，而且具有防潮和透气的功能，使用寿命长。

本实用新型采用以下技术方案来实现：

一种方便地暖水管安装的复合盖板，其特征在于：所述复合盖板从上到下依次为护套层、面层和底层，所述底层设有半圆形凹槽，所述底层包括保护层、竹席板层和实木扣接板层，所述保护层复合在面层上，所述保护层为无纺布层，所述面层为旋切单板层，所述护套层为防火涂料层。

位于半圆形凹槽两侧的实木扣接板层上设有凸起。

每个凸起上设有弹簧腔，弹簧腔内设有弹簧，所述弹簧的一端固定在弹簧腔的腔壁上，另一端设有卡块。

所述防火涂料层的厚度为0.2mm-0.4mm。

本实用新型与现有技术相比，其优点在于：

1、本实用新型结构简单，整体结构稳固，大大方便了地暖水管的安装和拆卸，强度高，韧性好，而且具有防潮和透气的功能，使用寿命长。

2、本实用新型采用位于半圆形凹槽两侧的实木扣接板层上设有凸起，凸起可以用于插入与复合盖板配合使用的复合底板上，从而将地暖水管夹持在复合盖板和复合底板之间，安装方便，且结构稳固，地暖效果好。

3、本实用新型采用每个凸起上设有弹簧腔，弹簧腔内设有弹簧，所述弹簧的一端固定在弹簧腔的腔壁上，另一端设有卡块，可以进一步增加插接的稳固性，有效防止复合盖板与复合底板脱落的情况发生。

4、本实用新型采用所述护套层为防火涂料层，所述防火涂料层的厚度为0.2mm-0.4mm。防火涂料的耐火性好，遇火时膨胀产生200毫米厚的泡沫，炭化成保护层，隔绝火源。

附图说明

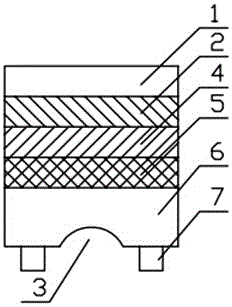

图1为本实用新型结构示意图。

图2为本实用新型半圆形凹槽的结构示意图。

图3为本实用新型凸起的结构示意图。

图中标记：1、护套层，2、面层，3、半圆形凹槽，4、保护层，5、竹席板层，6、实木扣接板层，7、凸起，8、弹簧，9、卡块。

具体实施方式

下面结合附图对本实用新型进行进一步的说明：

实施例1：

一种方便地暖水管安装的复合盖板，所述复合盖板从上到下依次为护套层1、面层2和底层，所述底层设有半圆形凹槽3，所述底层包括保护层4、竹席板层5和实木扣接板层6，所述保护层4复合在面层2上，所述保护层4为无纺布层，所述面层2为旋切单板层，所述护套层1为防火涂料层。

本实施例中，所述防火涂料层的厚度为0.2mm。

实施例2：

一种方便地暖水管安装的复合盖板，所述复合盖板从上到下依次为护套层1、面层2和底层，所述底层设有半圆形凹槽3，所述底层包括保护层4、竹席板层5和实木扣接板层6，所述保护层4复合在面层2上，所述保护层4为无纺布层，所述面层2为旋切单板层，所述护套层1为防火涂料层。

本实施例中，位于半圆形凹槽3两侧的实木扣接板层6上设有凸起7。

本实施例中，所述防火涂料层的厚度为0.3mm。

实施例3：

一种方便地暖水管安装的复合盖板，所述复合盖板从上到下依次为护套层1、面层2和底层，所述底层设有半圆形凹槽3，所述底层包括保护层4、竹席板层5和实木扣接板层6，所述保护层4复合在面层2上，所述保护层4为无纺布层，所述面层2为旋切单板层，所述护套层1为防火涂料层。

本实施例中，位于半圆形凹槽3两侧的实木扣接板层6上设有凸起7。

本实施例中，每个凸起7上设有弹簧腔，弹簧腔内设有弹簧8，所述弹簧8的一端固定在弹簧腔的腔壁上，另一端设有卡块9。

本实施例中，所述防火涂料层的厚度为0.4mm。

本实用新型不限于上述实施例，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
