厚薄重力自控式裁剪装置的制作方法

技术特征：

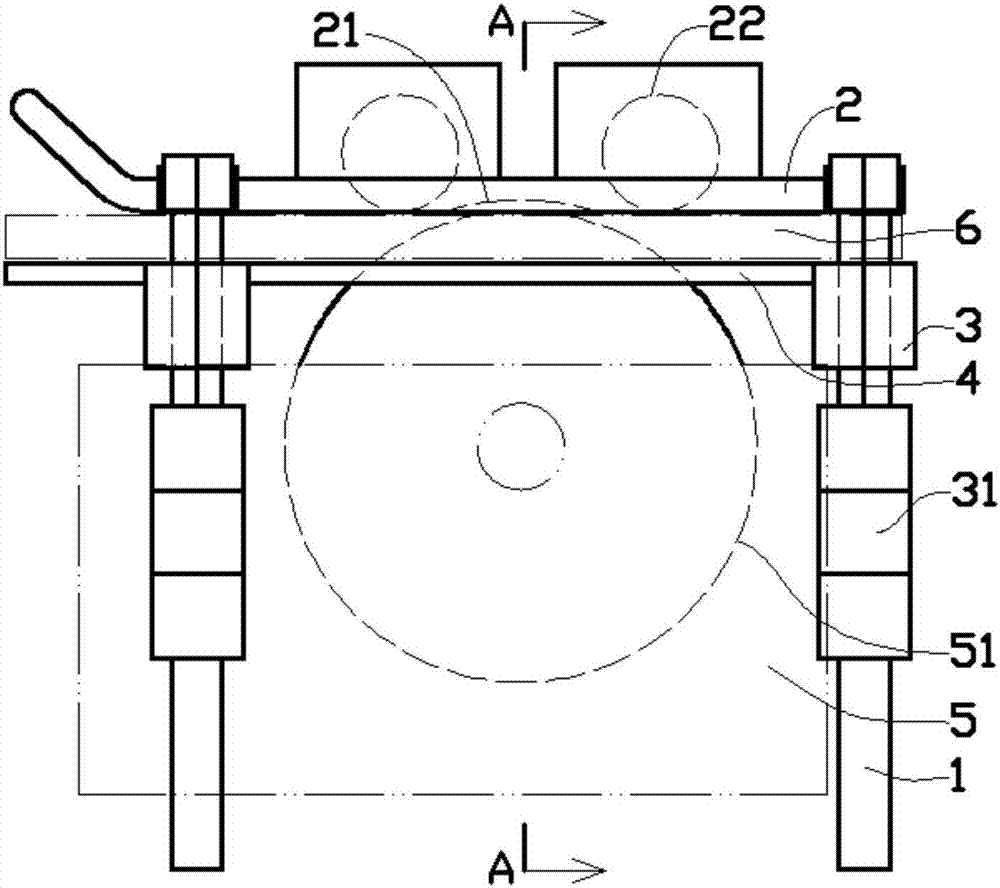

1.一种厚薄重力自控式裁剪装置，它包括立柱(1)、固定压板(2)，所述立柱(1)竖直固定在机架的四角位置，所述固定压板(2)固定装配在两侧立柱(1)的中间，其特征在于：所述立柱(1)上滑动装配有升降套(3)，所述升降套(3)上部连接有向上拉动的绳索，所述绳索通过转轮连接在竖直下垂的重力块(31)上；两侧升降套(3)之间连接有升降压板(4)，所述升降压板(4)的下部设计有切割模块(5)，所述切割模块(5)中间设计有可自轴旋转的圆形的刀片(51)，所述刀片(51)的圆周边上加工有刀刃，所述刀片(51)装配在水平的旋转轴上，所述升降压板(4)中间加工有贯穿槽，所述固定压板(2)下部正对刀片(51)位置设计有刀槽(21)，所述刀片(51)上部从贯穿槽中间穿过深入到所述刀槽(21)中，待切割的布料(6)从所述固定压板(2)、升降压板(4)中间穿过；切割模块(5)的侧边位置设计有可以通过上下滑动调节刀片(51)转速的调节杆(52)，所述调节杆(52)与升降套(3)固定连接。2.根据权利要求1所述的厚薄重力自控式裁剪装置，其特征在于：所述重力块(31)由两块以上组成，可以相互拆卸。3.根据权利要求1所述的厚薄重力自控式裁剪装置，其特征在于：所述固定压板(2)的前方向上翘起。4.根据权利要求1所述的厚薄重力自控式裁剪装置，其特征在于：所述升降压板(4)连接在所述升降套(3)的上端，所述升降压板(4)与升降套(3)之间铰接。5.根据权利要求1所述的厚薄重力自控式裁剪装置，其特征在于：所述固定压板(2)的上部装配有可以沿水平轴旋转的进料辊(22)，所述进料辊(22)的下部穿过所述固定压板(2)，所述进料辊(22)的下部低于所述固定压板(2)下部。6.根据权利要求5所述的厚薄重力自控式裁剪装置，其特征在于：所述进料辊(22)成对使用，每对进料辊(22)使用同一根驱动轴，每对进料辊(22)分别装配在所述刀片(51)的两侧，所述刀片(51)的前后位置分别装配有一对进料辊(22)。
