一种定型机横向拉幅系统的制作方法

本实用新型涉及定型机技术领域，尤其是一种定型机横向拉幅系统。

背景技术：

纸制品已经成为当今社会生产生活中不可或缺的生活用品，并且需求也越来越大。聚酯网目前是造纸行业中最重要的原材料，定型机就是在的适宜的温度和张为下对聚酯网进行热处理，从而提高织物表面的平整度和拉伸度的热定型设备。热定型机系统中可以主要分为4个部分：温度控制，通过控制加热设备使风箱内温度快速上升到设定值，并通过反馈调节，使风箱内的温度保持恒定；拉伸同步控制，通过控制拉伸辊的张力大小和主驱动辊的转速，及拉伸架的前后移动，使聚酯网的纵向尺寸达到规定范围内；拉幅张力控制，通过控制横向拉幅电机的转速和拉幅机构的内外移动来控制聚酯网的横向张力；限位控制，该控制即为开关保护控制，其作用是当物体移动到边缘位置时，发出开关指令，防止意外发生。

其中横向拉幅系统是定型机的重要组成部分，其拉幅的机构的可靠性对拉幅效果至关重要。

技术实现要素：

本实用新型的发明目的是，克服现有技术方法的不足，提供了一种采用自动控制，运行平稳可靠的定型机横向拉幅系统。

为实现上述发明目的，提出了如下技术方案：

一种定型机横向拉幅系统，包括控制器、电机、横向拉幅机构以及横向张力测量装置；所述控制器向电机发出驱动信号，电机驱动横向拉幅机构工作，聚酯网安装在横向拉幅机构上，横向张力测量装置设置在横向拉幅机构上，实时获取聚酯网上的横向张力数据，并将所述横向张力数据输送到控制器，控制器根据所述横向张力数据调整所述驱动信号。

所述控制器是PLC控制器、单片机，或者工控机。

所述横向拉幅机构包括丝杆、螺母、轴承、上下支座、导轨板；所述螺母安装在丝杆上，螺母设置在螺母座内，螺母座设置在两个前后板之间；所述前后板以及支座板构成中间支持；所述丝杆的两端还设置有两个导套，两个支撑隔铁分别设置在导套内；所述丝杆的两端通过轴承安装在下支座；所述导轨板设置在多组轴承之间，所述多组轴承设置在支撑隔铁上端的支承车侧板上以及中间支撑上端的前后壁板上；所述上支座的一端分别设置在导轨板的两端。

所述螺母座内与螺母相对的一端还具有导套，导套与螺母共同设置在螺母座内。

所述轴承通过轴承销安装在所述前后壁板和支承车侧板上。

所述轴承与所述前后壁板和支承车侧板还设有隔套，所述隔套设置在轴承销内。

所述丝杆两端的轴承安装在轴承座内，所述轴承座安装在下支座上；所述轴承座两端还设置有用于密封的压盖。

所述导轨板的侧面也设有轴承，所述轴承安装在所述前后壁板和支承车侧板上的支座上，轴承通过轴销与支座安装。

该实用新型的有益效果：

本实用新型的定型机横向拉幅系统，通过控制器精确控制伺服电机工作，以及设置了稳定性高的横向拉幅机构，横向拉幅机构采用丝杆螺母驱动，多组轴承从上下方向以及侧板导向并定位，传动精确平稳。

附图说明

图1是定型机横向拉幅系统框图；

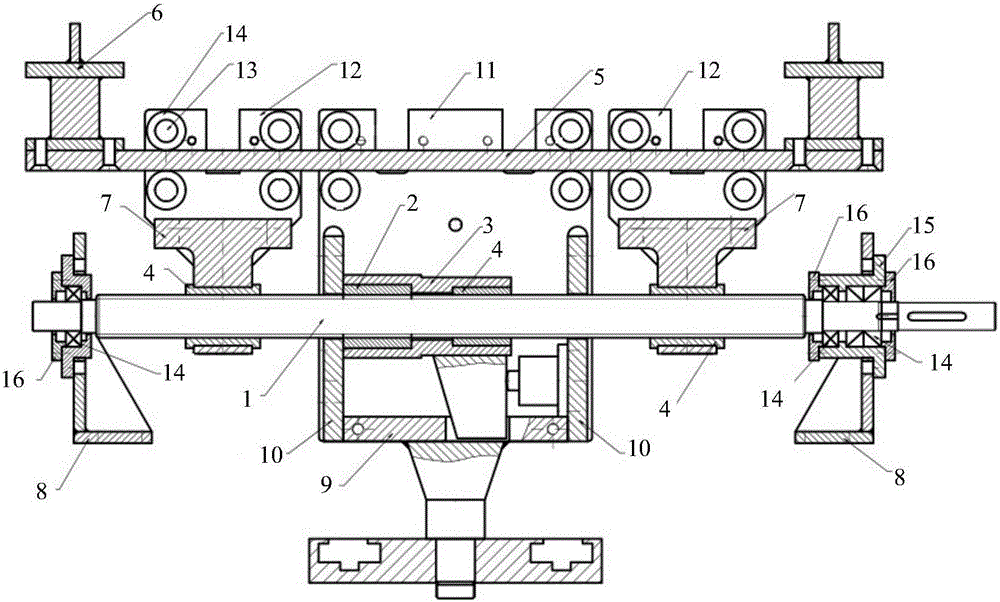

图2是横向拉幅机构主视剖视图；

图3是横向拉幅机构俯视图；

其中，1、丝杆；2、螺母；3、螺母座；4、导套；5、导轨板；6、上支座；7、支撑隔铁；8、下支座；9、支座板；10、前后板；11、前后壁板；12、支承车侧板；13、轴承销；14轴承；15、轴承座；16、压盖；17、隔套；18、支座；19、轴销。

具体实施方式

下面结合附图对本实用新型的一种定型机横向拉幅系统作进一步详尽描述：

如图1所示，一种定型机横向拉幅系统，包括控制器、电机、横向拉幅机构以及横向张力测量装置；所述控制器向电机发出驱动信号，电机驱动横向拉幅机构工作，聚酯网安装在横向拉幅机构上，横向张力测量装置设置在横向拉幅机构上，实时获取聚酯网上的横向张力数据，并将所述横向张力数据输送到控制器，控制器根据所述横向张力数据调整所述驱动信号。

优选地，所述控制器是PLC控制器、单片机，或者工控机。

如图2、3所示，所述横向拉幅机构包括丝杆1、螺母2、轴承14、上下支座、导轨板5；所述螺母2安装在丝杆1上，螺母2设置在螺母座3内，螺母座3设置在两个前后板10之间；所述前后板10以及支座板9构成中间支持；所述丝杆1的两端还设置有两个导套4，两个支撑隔铁7分别设置在导套4内；所述丝杆1的两端通过轴承14安装在下支座8；所述导轨板5设置在多组轴承14之间，所述多组轴承14设置在支撑隔铁7上端的支承车侧板12上以及中间支撑上端的前后壁板11上；所述上支座6的一端分别设置在导轨板5的两端。

所述螺母座3内与螺母2相对的一端还具有导套，导套4与螺母共同设置在螺母座4内。

所述轴承14通过轴承销13安装在所述前后壁板11和支承车侧板12上。

所述轴承14与所述前后壁板11和支承车侧板12还设有隔套17，所述隔套17设置在轴承销13内。

所述丝杆1两端的轴承14安装在轴承座15内，所述轴承座15安装在下支座8上；所述轴承座15两端还设置有用于密封的压盖16。

所述导轨板5的侧面也设有轴承14，所述轴承14安装在所述前后壁板11和支承车侧板12上的支座上，轴承14通过轴销19与支座18安装。

上面结合附图对本实用新型的实施例进行了描述，但是本实用新型并不局限于上述的具体实施方式，上述的具体实施方式仅仅是示意性的，而不是限制性的，本领域的普通技术人员在本实用新型的启示下，在不脱离本实用新型宗旨和权利要求所保护的范围情况下，还可做出很多形式，这些均属于本实用新型的保护之内。
