拉幅定型机轴套冲压安装模具的制作方法

本实用新型涉及冲压模具技术领域，更具体地说涉及一种拉幅定型机链条安装轴套时所用的模具，

背景技术：
：

为了简化拉幅定型机链条单元的安装程序，我们特别设计了一种轴套A1，见图1、2所示，现有拉幅定型机链条单元在安装时，轴套A1上成型有高圈齿A2和低圈齿A3，高圈齿A2压在塑料垫圈A4上，低圈齿其压在金属垫圈A5上，这样的轴套采用冲压安装，需要特别设计相应的安装模具，目前市面上没有合适的相关模具。

技术实现要素：
：

本实用新型的目的就是针对现有技术之不足，而提供一种拉幅定型机轴套冲压安装模具，它可以将特别设计的轴套冲压安装在拉幅定型机链条单元上，工作稳定，成品率高。

本实用新型的技术解决措施如下：

拉幅定型机轴套冲压安装模具，包括轴套，轴套的二端均成型有高圈齿和低圈齿，下模通过螺钉固定在冲压机的工作台上，下模上成型有高圈齿槽和低圈齿槽，下模的固定底盘上成型有下模定位方形缺口；

高圈齿冲压模固定在其中一台冲压机的冲头上，高圈齿冲压模由高圈齿圆形立柱和高圈齿固定盘成型在一起组成，高圈齿固定盘上成型有高圈齿定位缺口，与高圈齿相配合的高圈齿方形冲压片成型在高圈齿圆形立柱上，高圈齿圆形立柱的外径小于轴套的内径，高圈齿方形冲压片的下部成型有一高圈齿导引弧面；

低圈齿冲压模由低圈齿圆形立柱和低圈齿固定盘成型在一起组成，低圈齿固定盘上成型有低圈齿定位缺口，与低圈齿相配合的低圈齿方形冲压片成型在低圈齿圆形立柱上，低圈齿圆形立柱的外径小于轴套的内径，低圈齿方形冲压片的下部成型有一低圈齿导引弧面。

所述高圈齿有六个，呈环形阵列分布在轴套上，低圈齿有六个且呈环形阵列分布在轴套上，高圈齿冲压模的高圈齿定位缺口和低圈齿冲压模的低圈齿定位缺口重合时，高圈齿方形冲压片与低圈齿方形冲压片成30度夹角。

本实用新型的有益效果在于：

它可以将特别设计的轴套冲压安装在拉幅定型机链条单元上，工作稳定，成品率高。

附图说明：

图1为现有技术中链条单元的结构示意图；

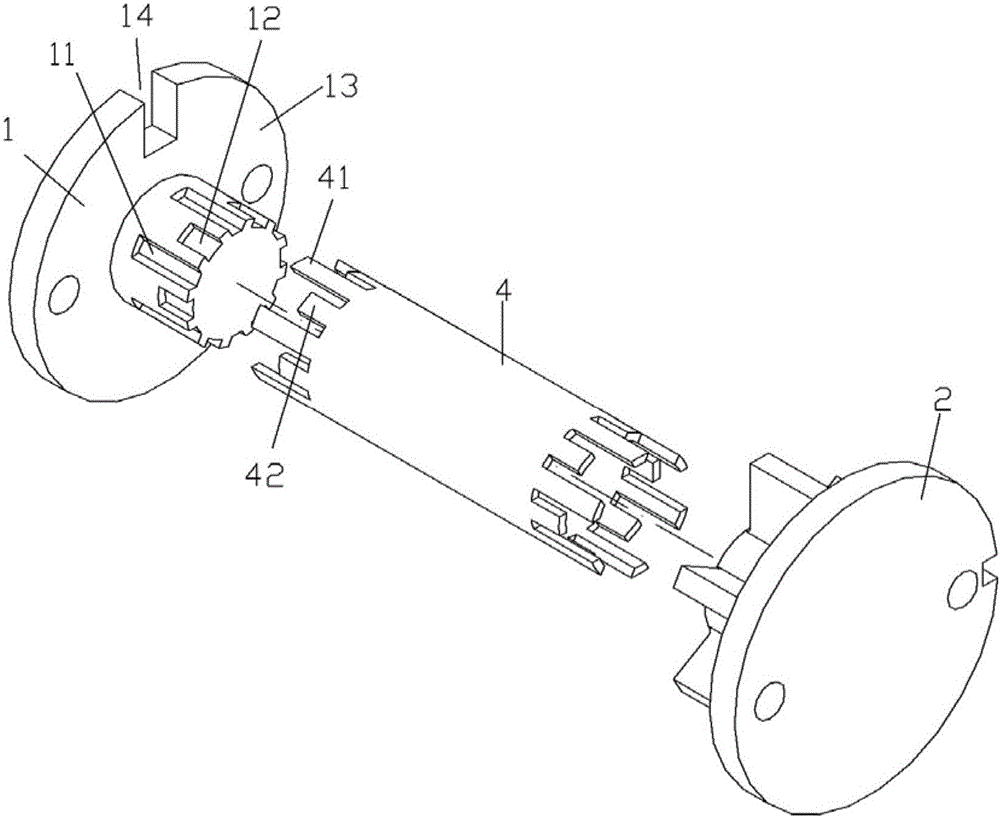

图2为本实用新型轴套与下模和高圈齿冲压模配合时的结构示意图；

图3为高圈齿冲压模的立体示意图；

图4为低圈齿冲模的立体示意图。

图中：1、下模；2、高圈齿冲压模；3、低圈齿冲压模；4、轴套。

具体实施方式：

实施例：见图2至4所示，拉幅定型机轴套冲压安装模具，包括轴套4，轴套的二端均成型有高圈齿41和低圈齿42，下模1通过螺钉固定在冲压机的工作台上，下模1上成型有高圈齿槽11和低圈齿槽12，下模的固定底盘13上成型有下模定位方形缺口14；

高圈齿冲压模2固定在其中一台冲压机的冲头上，高圈齿冲压模2由高圈齿圆形立柱21和高圈齿固定盘22成型在一起组成，高圈齿固定盘22上成型有高圈齿定位缺口221，与高圈齿41相配合的高圈齿方形冲压片23成型在高圈齿圆形立柱21上，高圈齿圆形立柱21的外径小于轴套4的内径，高圈齿方形冲压片23的下部成型有一高圈齿导引弧面231；

低圈齿冲压模3由低圈齿圆形立柱31和低圈齿固定盘32成型在一起组成，低圈齿固定盘32上成型有低圈齿定位缺口321，与低圈齿42相配合的低圈齿方形冲压片33成型在低圈齿圆形立柱31上，低圈齿圆形立柱31的外径小于轴套4的内径，低圈齿方形冲压片33的下部成型有一低圈齿导引弧面331。

所述高圈齿41有六个，呈环形阵列分布在轴套4上，低圈齿42有六个且呈环形阵列分布在轴套4上，高圈齿冲压模2的高圈齿定位缺口221和低圈齿冲压模3的低圈齿定位缺口321重合时，高圈齿方形冲压片23与低圈齿方形冲压片33成30度夹角。

工作原理：轴套4可以插套在下模1上，下模1固定在冲压机的工作台上，这样便可以对轴套4的上部进行冲压，先利用低圈齿冲压模3将低圈齿42如图1所示那样冲压在金属垫圈上；

然后，再利用高圈齿冲压模2将高圈齿41如图1所示那样冲压在金属垫圈上。

低圈齿冲压模3在冲压时，避开了高圈齿41，所以低圈齿冲压模3冲压时对高圈齿41无伤害碰撞。低圈齿导引弧面331将低圈齿42先向外分开，然后低圈齿方形冲压片33的下部将低圈齿42压在金属垫片上。

下模定位方形缺口14和高圈齿定位缺口221方便下模和高圈齿冲压模定位，低圈齿定位缺口321方便下模与低圈齿冲压模在冲压机上定位。
