一种滚筒洗衣机门盖自动开启装置及其门盖组合件的制作方法

本实用新型涉及滚筒洗衣机技术领域，尤其涉及一种滚筒洗衣机门盖自动开启装置。

背景技术：

滚筒洗衣机通常设有电子门锁，洗衣过程中电子门锁通电锁紧，门盖不能打开；洗衣程序结束后，电子门锁断电，此时仍然需要人工拉动门盖把手，克服门销的阻力，将门盖打开。

如果洗衣结束后长时间无人操作，衣物会闷在内筒里，产生异味，因此，提供一种洗衣程序结束后能自动开门的机构，可有效解决上述问题。

技术实现要素：

本实用新型的基本目的是，提供一种滚筒洗衣机门盖自动开启装置，以解决目前市场上这类滚筒洗衣机不能自动开盖的技术问题。

本实用新型的另一目的是，提供一种利用滚筒洗衣机门盖自动开启装置制造的门盖组合件，以提供一种单独的门盖组合件，以换装现有门盖。

根据上述目的，本实用新型的技术方案为：一种滚筒洗衣机门盖自动开启装置，包括门盖，门盖的一端通过门盖铰链旋转的安装在门盖转轴上，所述的门盖转轴上设有向外弹起门盖的复位弹簧，所述的门盖的另一端设有与驱动机构相连接的偏心轮轴，所述的偏心轮轴上设有一体的偏心轮，洗衣机的前板上与所述的偏心轮的对应啮合处设有滚轮，所述的门盖上还设有门销，前板上还设有与门销相配合的门锁。

所述的复位弹簧套装在门盖转轴上，一端抵住前板，一端抵住门盖，在门盖关闭时处于张紧状态；

所述的驱动机构安装在门盖的内侧空腔里，其输出轴与偏心轮轴固定连接，门盖关闭时偏心轮的短轴方向与滚轮之间设有间隙，此时门销与通电锁紧的门锁相连接。

所述的门锁断电释放锁紧力，所述的驱动机构带动偏心轮旋转一定角度，偏心轮长轴方向旋转后与滚轮啮合，门销与门锁相脱开，门盖在复位弹簧的作用下与前板分离脱开。

根据上述第二目的，本实用新型的技术方案为：一种利用上述的滚筒洗衣机门盖自动开启装置制作的门盖组合件，包括门盖，所述的门盖上设有电源插口，所述的门盖组合件直接通过门盖转轴插装在滚筒洗衣机上，所述的电源插口可与洗衣机电源直接插合。

与现有技术相比，本实用新型的优点和有益效果为：本实用新型产品通过在门盖上设置自动脱离装置，可实现门盖从前板上自动开启，以保持衣物的气味清新；本实用新型门盖可作为组合件产品单独出售，通过门盖转轴直接与洗衣机的前板卡合安装，在现有滚筒洗衣机上也可换装使用，非常方便。

附图说明

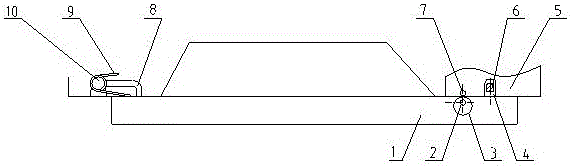

图1为本实用新型实施例组合件安装在滚筒洗衣机上的原理结构示意图；

图2为本实用新型实施例洗涤状态时的原理结构放大示意图；

图3为本实用新型实施例解锁状态时的原理结构放大示意图；

图4为本实用新型实施例打开状态时的原理结构放大示意图；

在图中：1.门盖； 2.偏心轮轴；3.偏心轮；4.门销；5.前板；6.门锁；7.滚轮；8.门盖铰链；9.复位弹簧；10.门盖转轴；11.驱动机构。

具体实施方式

结合图1-图4，为本实用新型一种滚筒洗衣机门盖自动开启装置实施例原理结构示意图，包括门盖1，门盖1的一端通过门盖铰链8旋转的安装在门盖转轴10上，所述的门盖转轴10上设有向外弹起门盖1的复位弹簧9，所述的门盖1的另一端设有与驱动机构11相连接的偏心轮轴2，所述的偏心轮轴2上设有一体的偏心轮3，洗衣机的前板5上与所述的偏心轮3的对应啮合处设有滚轮7，所述的门盖1上还设有门销4，前板5上还设有与门销4相配合的门锁6；所述的复位弹簧9套装在门盖转轴10上，一端抵住前板5，一端抵住门盖1，在门盖1关闭时处于张紧状态；所述的驱动机构11安装在门盖1的内侧空腔里，其输出轴与偏心轮轴2固定连接，门盖1关闭时偏心轮3的短轴方向与滚轮7之间设有间隙，此时门销4与通电锁紧的门锁6相连接；所述的门锁6断电释放锁紧力，所述的驱动机构11带动偏心轮3旋转一定角度，偏心轮3长轴方向旋转后与滚轮7啮合，门销4与门锁6相脱开，门盖1在复位弹簧9的作用下与前板5分离脱开。

一种利用上述的滚筒洗衣机门盖自动开启装置制作的门盖组合件，包括门盖1，所述的门盖1上设有电源插口，所述的门盖组合件直接通过门盖转轴10插装在滚筒洗衣机上，所述的电源插口可与洗衣机电源直接插合。

驱动机构11安装在门盖1内侧空腔里，其输出轴与偏心轮轴2固接；偏心轮轴2上安装有偏心轮3，前板5上安装有滚轮7，门盖1关闭时偏心轮3短轴方向朝向滚轮7，且两者之间有一点间隙，不影响门盖1的闭紧，此时门销4插入门锁6，门锁6通电锁紧，开始洗涤程序。

洗涤程序结束后，门锁6断电，释放锁紧力；驱动机构11带动偏心轮3旋转一定角度，偏心轮3长轴方向转向滚轮7并把滚轮7顶紧，在滚轮7的反作用力作用下，门销4脱离门锁6。

门销4脱离门锁6后，门盖1基本处于自由状态，此时在复位弹簧9的作用下，门盖1进一步打开到一定角度，使得筒内衣物与筒外空气流通。

上述的偏心轮轴2和偏心轮也可用其他机构代替，只要能实现门盖1与前板5脱离即可。

此设计尤其适合可以通过网络远程操作的滚筒洗衣机。
