袜机卡钳角度调节对块的制作方法

本实用新型涉及一种袜机配件类技术领域，尤其是袜机卡钳角度调节对块。

背景技术：

如图4所示：袜机的卡钳一1001有两个卡钳爪1004，并需要把两个卡钳爪1004调整至规定的角度1002后，用锁定装置1003把调整好的角度1002固定，卡钳一1001的实际组装后角度1002调整时，常用为角度测量块对比、调整、检测，重复操作麻烦，效率低。

技术实现要素：

为解决上述技术问题，本实用新型的目的在于提供一种袜机卡钳角度调节对块，包括底板、凹坑、定位斜边、定位直边、工艺通道，底板设凹坑，凹坑两侧设定位斜边，定位斜边的下端各设定位直边，两端各设工艺通道，定位斜边的角度与卡钳一的角度相符，本实用新型把卡钳一放入凹坑内，卡钳爪的两侧分别贴住凹坑的定位斜边和定位直边，调整锁定装置把角度固定，操作方便，卡钳一的角度一致，组装效率高，实用性强。

为达到上述目的，本实用新型的技术方案是：袜机卡钳角度调节对块，包括底板、凹坑、定位斜边、定位直边、工艺通道，所述底板设凹坑，所述凹坑两侧设定位斜边，所述定位斜边的下端各设定位直边，两端各设工艺通道，定位斜边的角度与卡钳一的角度相符。

本实用新型的有益效果是：本实用新型把卡钳一放入凹坑内，卡钳爪的两侧分别贴住凹坑的定位斜边和定位直边，调整锁定装置把角度固定，操作方便，卡钳一的角度一致，组装效率高，实用性强。

附图说明

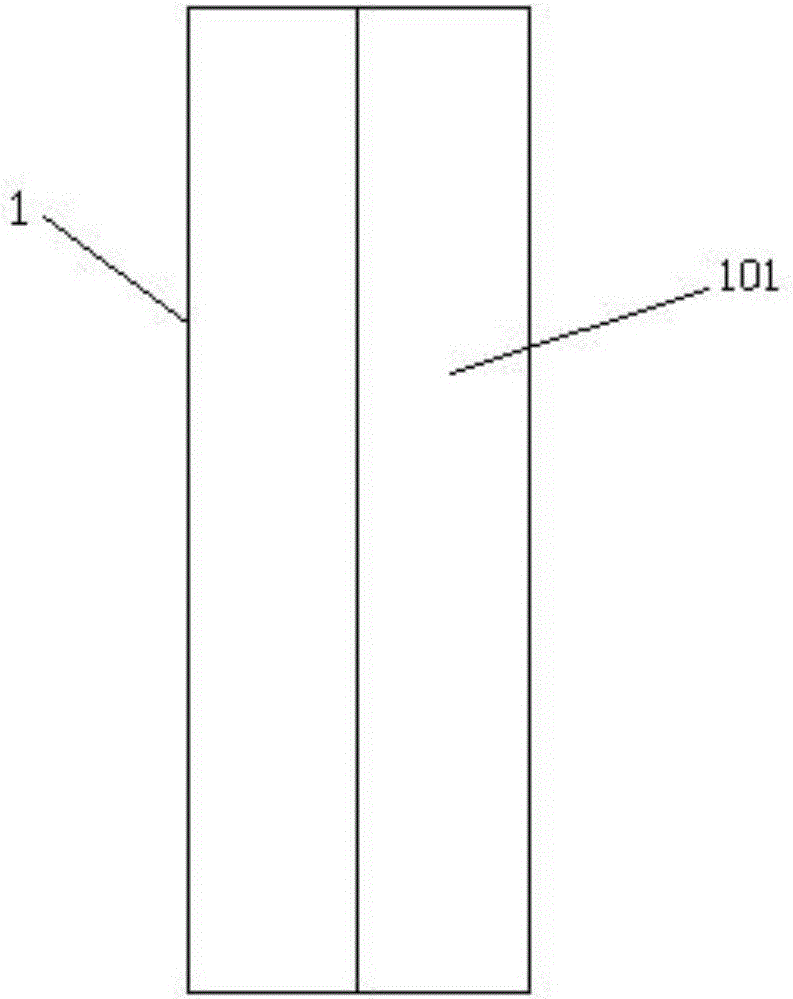

图1为本实用新型的示意图；

图2为图1的左视图；

图3为图1与卡钳一的应用示意图；

图4为卡钳一的示意图。

图中：底板1、凹坑101、定位斜边102、定位直边103、工艺通道104、卡钳一1001、角度1002、锁定装置1003、卡钳爪1004。

具体实施方式

下面通过实施例，并结合附图，对本实用新型的技术方案作进一步具体的说明。

如图1～图3所示，袜机卡钳角度调节对块，包括底板1、凹坑101、定位斜边102、定位直边103、工艺通道104，所述底板1设凹坑101，所述凹坑101两侧设定位斜边102，所述定位斜边102的下端各设定位直边103，两端各设工艺通道104，定位斜边102的角度与卡钳一1001的角度1002相符，本实用新型把卡钳一放入凹坑101内，卡钳爪1004的两侧分别贴住凹坑101的定位斜边102和定位直边103，调整锁定装置把角度固定，操作方便，卡钳一1001的角度1002一致，组装效率高，实用性强。

以上显示和描述了本实用新型的基本原理和主要特征，以及本实用新型的优点。本行业的技术人员也了解，本实用新型不受上述实施案例的限制，上述实施案例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型连接计范畴前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
