一种可调节的加热导布辊的制作方法

本实用新型涉及一种可调节的加热导布辊。

背景技术：
：

导布辊是纺织印染设备上必不可少的部件，用于引导和传输织物。但是在纺织印染行业中，很多时候需要对织物进行加热，便于对织物的进一步加工，而传统的导布辊只有单一的传输功能，缺少加热装置，导致对织物进行加热和干燥时需要借助其他加热设备，占用了极大的空间，加热效果也并不理想。

技术实现要素：
：

本实用新型的目的是为了解决现有技术中的问题，提供一种导布辊本体上安装有电加热器，能够通过电加热器对传输的织物进行加热，而且织物与电加热器之间的距离可调节，满足不同织物加热需求的可调节的加热导布辊。

为了达到上述目的，本实用新型的技术方案是：

一种可调节的加热导布辊，包括轴杆和安装在轴杆上的导布辊本体，所述轴杆包括主杆和同轴安装在主杆两侧的固定杆，所述主杆上安装有导布辊本体；所述导布辊本体包括安装在主杆上的2块固定板以及安装在2块固定板之间，由弹性钢板等间距环绕安装而成的第一弹性钢板层和第二弹性钢板层，且第一弹性钢板层的直径大于第二弹性钢板层的直径；所述第一弹性钢板层和第二弹性钢板层均与两侧的固定板固定相连，所述第一弹性钢板层和第二弹性钢板层之间的固定板上交错安装有电加热管；所述固定杆与主杆相连的一端上开设有螺纹，所述导布辊本体两侧的固定杆上均通过螺纹螺合安装有支撑板和加固板，所述支撑板上安装有支撑杆，所述支撑板通过支撑杆与对应的固定板支撑相连；所述轴杆的一端上安装有电源接头，所述电源接头通过电路与电加热管相连。

所述主杆为正六棱柱状的主杆，所述导布辊本体活动卡接安装在主杆上。

所述主杆和固定杆为一体制造而成。

所述导布辊本体内的主杆上套接安装有隔热橡胶套。

本实用新型的有益效果是：本实用新型的一种可调节的加热导布辊，包括轴杆和安装在轴杆上的导布辊本体，导布辊本体包括安装在主杆上的2块固定板以及安装在2块固定板之间，由弹性钢板等间距环绕安装而成的第一弹性钢板层和第二弹性钢板层；导布辊本体两侧的固定杆上均通过螺纹螺合安装有支撑板和加固板，支撑板上安装有支撑杆，通过将支撑板向固定板方向旋紧，支撑杆对固定板导布辊本体施加压力，第一弹性钢板层和第二弹性钢板层在压力下就会分别向上或者乡下弯曲，从而使2块固定板上的电加热器靠拢，第一弹性钢板层上的织物远离电加热器，实现调节加热效果的作用，在支撑板向远离固定板的方向旋出时，第一弹性钢板层和第二弹性钢板层在弹力作用下又会恢复原状。

附图说明：

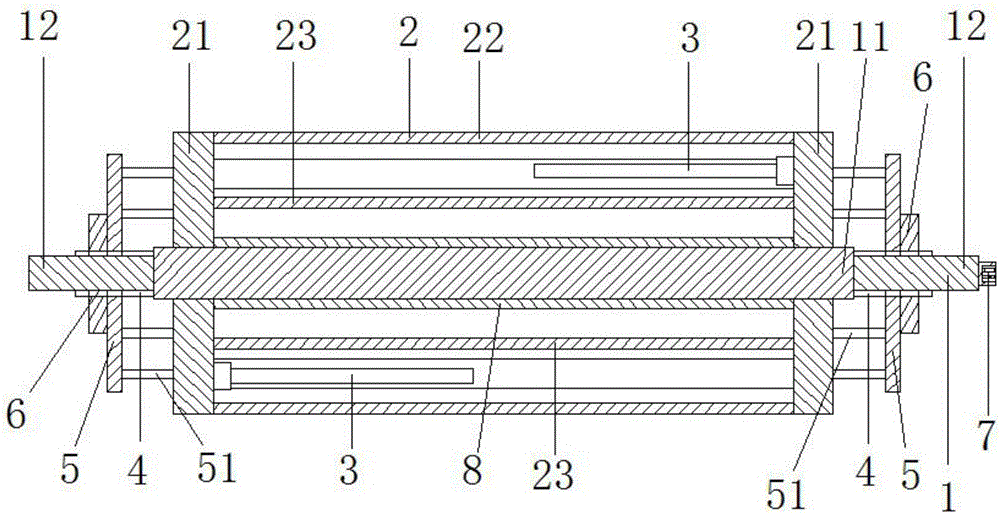

图1为本实用新型的结构示意图；

图2为图1的剖视图；

图3为本实用新型调节后的结构示意图。

具体实施方式：

实施例1

如图1-3所示的一种可调节的加热导布辊，包括轴杆1和安装在轴杆1上的导布辊本体2，所述轴杆1包括主杆11和同轴安装在主杆11两侧的固定杆12，所述主杆11上安装有导布辊本体2。所述主杆11和固定杆12为一体制造而成，增加轴杆1整体的稳定性。所述导布辊本体2包括安装在主杆11上的2块固定板21以及安装在2块固定板21之间，由弹性钢板等间距环绕安装而成的第一弹性钢板层22和第二弹性钢板层23，且第一弹性钢板层22的直径大于第二弹性钢板层23的直径。所述第一弹性钢板层22和第二弹性钢板层23均与两侧的固定板21固定相连，所述第一弹性钢板层22和第二弹性钢板层23之间的固定板21上交错安装有电加热管3。所述轴杆1的一端上安装有电源接头7，所述电源接头7通过电路与电加热管3相连。作为一种优选方案，所述主杆11可以为正六棱柱状的主杆，所述导布辊本体2活动卡接安装在主杆11上，使导布辊本体2能够在主杆11上左右移动的同时，主杆11还能够带动导布辊本体2转动。

所述固定杆12与主杆11相连的一端上开设有螺纹4，所述导布辊本体2两侧的固定杆12上均通过螺纹4螺合安装有支撑板5和加固板6，所述支撑板5上安装有支撑杆51，所述支撑板5通过支撑杆51与对应的固定板21支撑相连。作为一种优选方案，第一弹性钢板层22的弹性钢板可以略微带有向外的弯曲弧度，而第二弹性钢板层23的弹性钢板可以略微带有向内的弯曲弧度，使支撑板5在对固定板21施加压力时，第一弹性钢板层22能够向外弯曲，而第二弹性钢板层23能够向内弯曲。第一弹性钢板层22是导布辊本体2上用于导布的主要部件，在第一弹性钢板层22外弯曲后，第一弹性钢板层22上传输的织物与电加热管3的距离增加，因此可以起到降低加热温度的作用。而且对于一些热塑性好的织物，还能够通过弯曲的第一弹性钢板层22实现对面料的弯曲定型。所述导布辊本体2内的主杆11上套接安装有隔热橡胶套8，能够对主杆11起到隔热的作用，也能够防止第二弹性钢板层23在变形时直接与主杆11发生碰撞，起到缓冲的作用。

本实施例的一种可调节的加热导布辊，包括轴杆和安装在轴杆上的导布辊本体，导布辊本体包括安装在主杆上的2块固定板以及安装在2块固定板之间，由弹性钢板等间距环绕安装而成的第一弹性钢板层和第二弹性钢板层；导布辊本体两侧的固定杆上均通过螺纹螺合安装有支撑板和加固板，支撑板上安装有支撑杆，通过将支撑板向固定板方向旋紧，支撑杆对固定板导布辊本体施加压力，第一弹性钢板层和第二弹性钢板层在压力下就会分别向上或者乡下弯曲，从而使2块固定板上的电加热器靠拢，第一弹性钢板层上的织物远离电加热器，实现调节加热效果的作用，在支撑板向远离固定板的方向旋出时，第一弹性钢板层和第二弹性钢板层在弹力作用下又会恢复原状。
