一种具有快速印染功能的布匹印染机的制作方法

本发明涉及印染加工技术领域，具体为一种具有快速印染功能的布匹印染机。

背景技术：

印染又称之为染整。是一种加工方式，也是前处理，染色，印花，后整理，洗水等的总称。

布匹印染机是指对布匹进行染色处理的机器，然而现有的布匹印染机的染色效果较差，不能很快的对布匹进行上色，从而影响布匹的染色加工过程，延长布匹的生产时间。

技术实现要素：

本发明的目的在于提供一种具有快速印染功能的布匹印染机，具备快速印染的优点，解决了现有布匹印染机染色效果较差不能很快对布匹进行上色影响布匹染色加工过程的问题。

为实现上述目的，本发明提供如下技术方案：一种具有快速印染功能的布匹印染机，包括布匹印染机本体，所述布匹印染机本体包括布匹处理机体，所述布匹处理机体的底部固定连接有布匹染色机体，所述布匹处理器机体的内部设有内壳，所述布匹染色机体的内部设有壳体，所述布匹处理机体的内部开设有加工处理操作室，所述布匹染色机体的内部开设有染料储存室，所述布匹处理机体与布匹染色机体之间开设有连接开口，所述加工处理操作室通过连接开口与染料储存室相连通，所述加工处理操作室的内部分别固定安装有第一传送辊和第三传送辊，所述染料储存室的内部固定安装有第二传送辊，所述加工处理操作室的内部固定安装有挤压辊，所述加工处理操作室的内部固定安装有烘干机，所述连接开口的右侧设有挡板，所述挡板的底部与内壳的内侧面固定连接。

优选的，所述布匹印染机本体的底部固定连接有支撑腿，所述支撑腿的数量为两个。

优选的，所述内壳的左侧开设有入料开口，所述内壳的右侧开设有出料开口。

优选的，所述入料开口和出料开口之间设有印染布，所述印染布的一端通过入料开口延伸至布匹印染机本体的内部，所述印染布的一端通过出料开口延伸至布匹印染机本体的外侧。

优选的，所述第一传送辊、第二传送辊、第三传送辊和挤压辊的外侧面均与印染布相接触。

优选的，所述挤压辊的数量为两个，两个所述挤压辊之间的间隙厚度小于印染布的厚度，且所述挤压辊位于挡板的左侧，所述挤压辊位于连接开口的上方。

优选的，所述烘干机位于出料开口的左侧，所述烘干机的数量为两个，两个所述烘干机分别位于印染布的上方与印染布的下方，且两个所述烘干机朝印染布的方向均固定连通有出风管。

与现有技术相比，本发明的有益效果如下：

本发明通过设置第一传送辊、第二传送辊和第三传送辊控制印染布的移动，通过使印染布进入到染料储存室内，通过印染布在染料储存室内的染料中浸泡，实现对布匹的上色处理，通过挤压辊的作用，对印染布进行挤压操作，挤压出印染布中含有的染料，加快印染布进行下一步加工操作，通过烘干机能够提高印染布的干燥效率，方便印染布进行下一步的印花操作，达到了快速印染的优点，从而有效的解决了现有布匹印染机染色效果较差不能很快对布匹进行上色影响布匹染色加工过程的问题。

附图说明

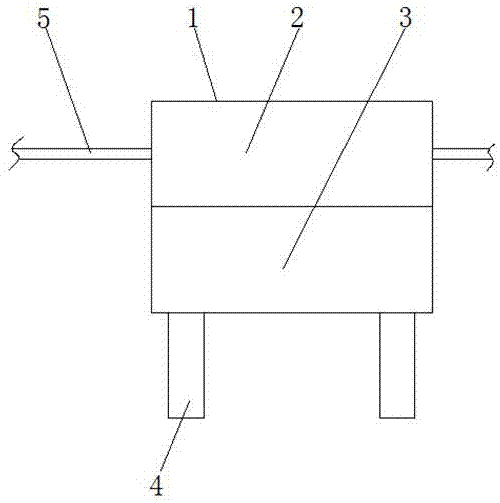

图1为本发明结构示意图；

图2为本发明内部结构示意图。

图中：1布匹印染机本体、2布匹处理机体、3布匹染色机体、4支撑腿、5印染布、6内壳、7壳体、8入料开口、9出料开口、10加工处理操作室、11连接开口、12染料储存室、13第一传送辊、14第二传送辊、15第三传送辊、16挤压辊、17挡板、18烘干机、19出风管。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-2，一种具有快速印染功能的布匹印染机，包括布匹印染机本体1，布匹印染机本体1包括布匹处理机体2，布匹处理机体2的底部固定连接有布匹染色机体3，布匹处理器机体2的内部设有内壳6，布匹染色机体3的内部设有壳体7，布匹处理机体2的内部开设有加工处理操作室10，布匹染色机体3的内部开设有染料储存室12，通过使印染布5进入到染料储存室12内，通过印染布5在染料储存室12内的染料中浸泡，实现对布匹的上色处理，布匹处理机体2与布匹染色机体3之间开设有连接开口11，加工处理操作室10通过连接开口11与染料储存室12相连通，加工处理操作室10的内部分别固定安装有第一传送辊13和第三传送辊15，通过第一传送辊13带动印染布5从入料开口8进入到加工处理操作室10内，通过第三传送辊16带动印染布离开染料储存室12进入到加工处理器操作室10内，进行干燥挤压操作，加快印染布5的染色处理，染料储存室12的内部固定安装有第二传送辊14，通过第二传送辊14带动印染布5通过连接开口11进入到染料储存室12内，实现对印染布5进行染色处理，通过设置第一传送辊13、第二传送辊14和第三传送辊15控制印染布5的移动，加工处理操作室10的内部固定安装有挤压辊16，通过挤压辊16的作用，对印染布5进行挤压操作，挤压出印染布5中含有的染料，加快印染布5进行下一步加工操作，加工处理操作室10的内部固定安装有烘干机18，通过烘干机18能够提高印染布5的干燥效率，方便印染布5进行下一步的印花操作，连接开口11的右侧设有挡板17，通过设置挡板17防止挤压过程中，染料掉落至内壳6上，挡板17的底部与内壳6的内侧面固定连接，内壳6的左侧开设有入料开口8，内壳6的右侧开设有出料开口9，入料开口8和出料开口9之间设有印染布5，印染布5的一端通过入料开口8延伸至布匹印染机本体1的内部，印染布5的一端通过出料开口9延伸至布匹印染机本体1的外侧，第一传送辊13、第二传送辊14、第三传送辊15和挤压辊16的外侧面均与印染布5相接触，挤压辊16的数量为两个，两个挤压辊16之间的间隙厚度小于印染布5的厚度，且挤压辊16位于挡板17的左侧，挤压辊16位于连接开口11的上方，烘干机18位于出料开口9的左侧，烘干机18的数量为两个，两个烘干机18分别位于印染布5的上方与印染布5的下方，且两个烘干机18朝印染布5的方向均固定连通有出风管19，布匹印染机本体1的底部固定连接有支撑腿4，支撑腿4的数量为两个，达到了快速印染的优点，从而有效的解决了现有布匹印染机染色效果较差不能很快对布匹进行上色影响布匹染色加工过程的问题。

工作原理：该具有快速印染功能的布匹印染机使用时，通过第一传送辊13带动印染布5从入料开口8进入到加工处理操作室10内，通过第二传送辊14带动印染布5通过连接开口11进入到染料储存室12内，实现对印染布5进行染色处理，通过第三传送辊16带动印染布离开染料储存室12进入到加工处理器操作室10内，进行干燥挤压操作，加快印染布5的染色处理，达到了快速印染的优点。

综上所述：该具有快速印染功能的布匹印染机，通过设置第一传送辊13、第二传送辊14和第三传送辊15控制印染布5的移动，通过使印染布5进入到染料储存室12内，通过印染布5在染料储存室12内的染料中浸泡，实现对布匹的上色处理，通过挤压辊16的作用，对印染布5进行挤压操作，挤压出印染布5中含有的染料，加快印染布5进行下一步加工操作，通过烘干机18能够提高印染布5的干燥效率，方便印染布5进行下一步的印花操作，解决了现有布匹印染机染色效果较差不能很快对布匹进行上色影响布匹染色加工过程的问题。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下。由语句“包括一个......限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素”。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
