一种新型彩钢复合板的制作方法

本实用新型涉及建筑用板材，具体涉及一种新型彩钢复合板。

背景技术：

彩钢复合板是将彩色涂层钢板或其它面板及底板与保温芯材通过粘结剂或发泡复合而成的保温复合维护板材。复合方法通常有爆炸复合，爆炸轧制复合、轧制复合等。主要应用在防腐、压力容器制造，电建、石化、医药、轻工、汽车等行业。

现有的彩钢挤塑复合板为一块整体，当其局部受到撞击或磨损造成损坏，整块板材都要报废，就必须更换整块板材；在现实生活中，由于墙壁的面积大小不一，相应的需要的复合板材面积就不一样，现有的彩钢挤塑复合板不能根据墙壁面积需要随意变化大小，现有的复合板材当运用到较小的墙壁上时，就需要进行裁剪，而裁剪剩余下来的余料往往会丢弃形成浪费；现有的彩钢挤塑复合板只有保温性能，防火性能只能达到B1或B2，防火系数不高，及其不安全，很容易失火。

因此，设计一种能够很好地解决上述问题的新型彩钢挤塑复合板是十分有必要的。

技术实现要素：

本实用新型的目的在于：提供一种新型彩钢复合板，内夹心板由多个单元芯板组成，可以根据实际墙壁大小不同，需要多少单元芯板就组装多少单元芯板，便于维修，节约成本，防火性能高，以解决上述现有技术不足的问题。

为了实现上述目的，本实用新型采用如下技术方案：

一种新型彩钢复合板，包括内夹芯板和面板，所述内夹芯板由若干个单元芯板组成，所述单元芯板之间设有连接装置，所述连接装置包括凹槽、凸头、挂钩和挂槽，单元芯板的上边、左边设有凸头，所述凸头上设有挂钩，所述单元芯板的下边、右边设有与凸头相配合的凹槽，所述凹槽上设有与挂钩相配合的挂槽，所述内夹芯板外侧设有防火隔离板，所述防火隔离板外侧设有面板，所述面板表面设有防火涂料层。

优选地，所述内夹芯板为岩棉板。

优选地，所述面板的材质为镀锌板或不锈钢板。

优选地，所述防火隔离板的材质为无机防火材料。

优选地，所述防火涂料层是由硅酸盐保温涂料组成。

本实用新型的有益效果在于：本实用新型通过防火隔离板和防火涂料层大大增强了其防火性能，防火系数高，避免火灾带来的损失；所述内夹芯板由若干个单元芯板组成，当其局部收到撞击或磨损造成损坏时，只要更换损坏部位的单元芯板即可；本实用新型可以根据实际墙壁面积大小的不同，需要多少单元芯板就组装多少单元模块，大大地节约了原材料和能源。

附图说明

如图1为一种新型彩钢复合板的结构示意图；

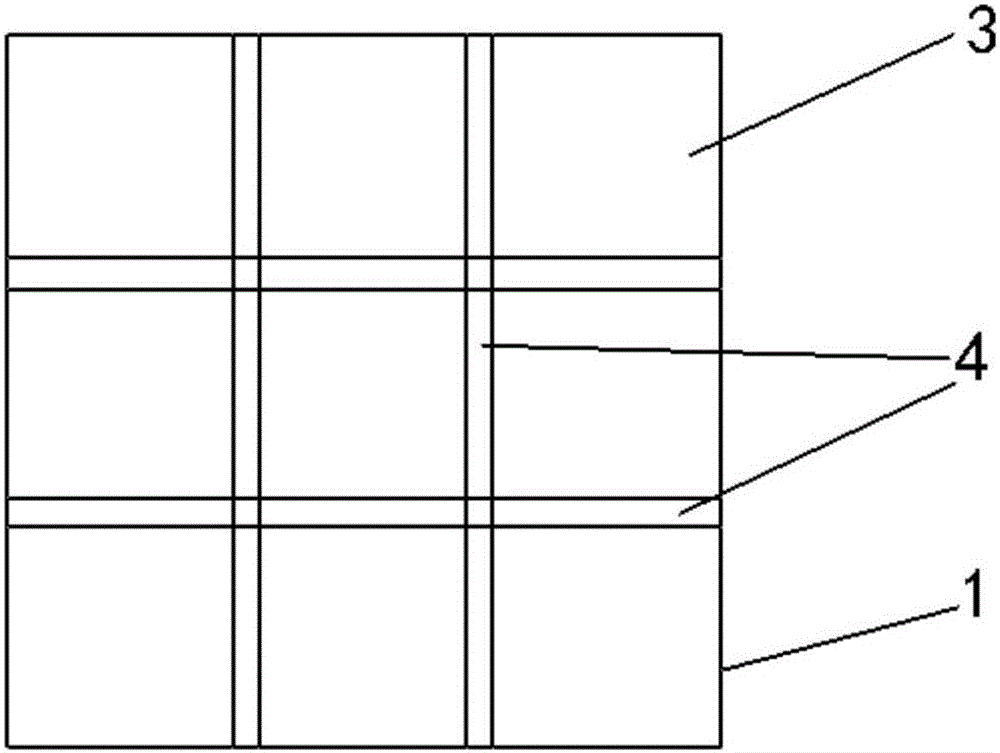

如图2为内夹芯板的结构示意图；

如图3为单元芯板连接装置的俯视图；

其中，1—内夹芯板，2—面板，3—单元芯板，4—连接装置，41—凹槽，42—凸头，43—挂钩，44—挂槽，5—防火隔离板，6—防火涂料层。

具体实施方式

下面结合具体实施例对本实用新型作进一步说明。

如图1所示，一种新型彩钢复合板，包括内夹芯板1和面板2，所述内夹芯板1由若干个单元芯板3组成，所述单元芯板3之间设有连接装置4，所述连接装置包括凹槽41、凸头42、挂钩43和挂槽44，单元芯板3的上边、左边设有凸头42，所述凸头42上设有挂钩43，所述单元芯板3的下边、右边设有与凸头42相配合的凹槽41，所述凹槽41上设有与挂钩43相配合的挂槽44，所述内夹芯板3外侧设有防火隔离板5，所述防火隔离板5外侧设有面板2，所述面板2表面设有防火涂料层6。

值得注意的是，所述内夹芯板1为岩棉板，是以玄武石为主要原料，经高温熔融后，由高速离心设备制成无机纤维，岩棉为非燃烧体，防火性能好。

在本实例中，所述面板2的材质为镀锌板或不锈钢板，具有良好的高强度抗压性耐腐蚀性，其抗压强度极高、抗冲击性极强。

在本实例中，所述防火隔离板的材质为无机防火材料，大大增强了其防火性能。

此外，所述防火涂料层是由硅酸盐保温涂料组成，进一步提高了其防火性能。

本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
