土建施工用砂浆料斗的制作方法

本实用新型属于土建施工技术领域，尤其涉及一种土建施工用砂浆料斗。

背景技术：

在现有土木工程施工中，由于现场条件等各种原因，都需要人工提着盛装有水泥沙浆的料桶为施工现场供料，现有的料桶一般都采用人工提着步行供料，这不仅劳动强度大，而且施工效率低。另外，现有的料桶容积较小，在较长时间的送料过程中易于发生沉淀，在倒料时倒不净，再提回来，不仅再次浪费体力，而且影响到料桶的容量。

技术实现要素：

本实用新型为了解决现有技术中的不足之处，提供一种结构简单、劳动强度小、施工效率高、沙浆不易发生沉淀的土建施工用砂浆料斗。

为解决上述技术问题，本实用新型采用如下技术方案：土建施工用砂浆料斗，包括顶部敞口的筒体，筒体底部设有平板，筒体中部的相对两侧壁铰接有提手环，筒体上端边沿一圈设有加强环，筒体外侧壁上部手推架，手推架上设有伸缩杆，伸缩杆上端水平设有扶手杆，扶手杆与提手环所在的平面平行，在筒体顶部与手推架相对一侧设有聚浆凸缘；平板下表面设有位于聚浆凸缘一侧正下方的支撑块，平板下表面设有位于手推架一侧正下方的行走轮，平板上设有工作端伸入到筒体被的防沉淀搅动机构。

防沉淀搅动机构包括盒体、可充电电池和电机，盒体固定设在筒体下表面上，可充电电池和电机安装在盒体内，电机的主轴沿垂直方向穿过平板后伸入到筒体内，主轴上端固定设有连接套，连接套外部水平设有至少两根拨料杆，拨料杆沿连接套圆周方向呈放射性均匀排布，相邻两根拨料杆之间通过加强杆连接，每根拨料杆底部均设有一根耐磨条，拨料杆上通过沉头螺钉与耐磨条可拆卸连接；扶手杆上设有用于启停电机的按钮。

平板上表面设有耐磨平滑板，耐磨条与耐磨平滑板表面滑动接触。

采用上述技术方案，使用本实用新型运送浆料时，在平路上可以手握扶手杆向下压，提手环靠在伸缩杆上，以行走轮为支点，支撑块脱离地面，向前推着前进，非常省力。当遇到行走轮不能行走的路面时，手握提手环提着筒体前行。行走轮和支撑块均支撑在地面上时，筒体上边沿保持水平。当运送沙浆到施工场合时，为了完全倾倒沙浆，按下扶手杆上的按钮，电机启动，电机的主轴带动拨料杆旋转，将沉淀到筒体底部的沙浆搅起来，按下按钮电机停止，然后再将沙浆倒出。

拨料杆设置至少两根，保证主轴的平衡稳定性。加强杆起到增强拨料杆强度的作用。耐磨条与耐磨滑板接触旋转，尽量降低摩擦力，当耐磨条磨损后，可拧下沉头螺栓对耐磨条进行更换。

综上所述，本实用新型结构简单、方便快捷、施工效率高、充分减轻劳动强度，并可将沉淀到筒体底部的沙浆搅起，避免沙浆沉淀情况的发生。

附图说明

图1是本实用新型的结构示意图；

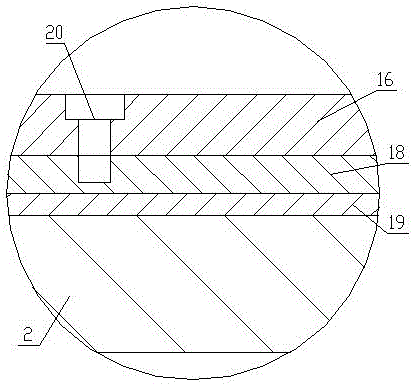

图2是图1中A处的放大图；

图3是图1中防沉淀搅动机构在筒体内的俯视图。

具体实施方式

如图1、图2和图3所示，本实用新型的土建施工用砂浆料斗，包括顶部敞口的筒体1，筒体1底部设有平板2，筒体1中部的相对两侧壁铰接有提手环3，筒体1上端边沿一圈设有加强环4（起到增强筒体1强度的作用），筒体1外侧壁上部手推架5，手推架5上设有伸缩杆6（可根据不同人的身高来调节长度，推拉时舒适度更好），伸缩杆6上端水平设有扶手杆7，扶手杆7与提手环3所在的平面平行，在筒体1顶部与手推架5相对一侧设有聚浆凸缘8（在倾倒沙浆时不会顺着筒体1外壁下流）；平板2下表面设有位于聚浆凸缘8一侧正下方的支撑块9，平板2下表面设有位于手推架5一侧正下方的行走轮10，平板2上设有工作端伸入到筒体1被的防沉淀搅动机构。

防沉淀搅动机构包括盒体11、可充电电池12和电机13，盒体11固定设在筒体1下表面上，可充电电池12和电机13安装在盒体11内，电机13的主轴14沿垂直方向穿过平板2后伸入到筒体1内，主轴14上端固定设有连接套15，连接套15外部水平设有至少两根拨料杆16，拨料杆16沿连接套15圆周方向呈放射性均匀排布，相邻两根拨料杆16之间通过加强杆17连接，每根拨料杆16底部均设有一根耐磨条18，拨料杆16上通过沉头螺钉20与耐磨条18可拆卸连接；扶手杆7上设有用于启停电机13的按钮。

平板2上表面设有耐磨平滑板19，耐磨条18与耐磨平滑板19表面滑动接触。

使用本实用新型运送浆料时，在平路上可以手握扶手杆7向下压，提手环3靠在伸缩杆6上，以行走轮10为支点，支撑块9脱离地面，向前推着前进，非常省力。当遇到行走轮10不能行走的路面时，手握提手环3提着筒体1前行。行走轮10和支撑块9均支撑在地面上时，筒体1上边沿保持水平。当运送沙浆到施工场合时，为了完全倾倒沙浆，按下扶手杆7上的按钮，电机13启动，电机13的主轴14带动拨料杆16旋转，将沉淀到筒体1底部的沙浆搅起来，按下按钮电机13停止，然后再将沙浆倒出。

拨料杆16设置至少两根，保证主轴14的平衡稳定性。加强杆17起到增强拨料杆16强度的作用。耐磨条18与耐磨滑板接触旋转，尽量降低摩擦力，当耐磨条18磨损后，可拧下沉头螺栓对耐磨条18进行更换。

上述实施例并非对本实用新型的形状、材料、结构等作任何形式上的限制，凡是依据本实用新型的技术实质对以上实施例所作的任何简单修改、等同变化与修饰，均属于本实用新型技术方案的保护范围。
