模板竖向调直器的制作方法

本实用新型涉及工程技术领域，尤其涉及模板竖向调直器。

背景技术：

一些工作船码头为高桩梁板结构形式的，其中连系梁为矩形梁形式。在矩形梁模板施工过程中，模板垂直度调整为重点控制内容，由于模板底部与地面接触面积较小，造成模板易发生左右晃动，不利于施工。

技术实现要素：

本实用新型旨在解决现有技术的不足，而提供可人工操作的模板竖向调直器。

本实用新型为实现上述目的，采用以下技术方案：模板竖向调直器，其特征在于，包括固定螺母、螺丝、调直垫片和工字型钢，所述调直垫片为矩形片，所述固定螺母与所述调直垫片焊接在一起，所述调直垫片上对应于所述固定螺母的位置有开孔，所述螺丝穿过所述调直垫片上的开孔且穿过所述固定螺母，所述工字型钢包括左端板、右端板和腹板，所述左端板和所述右端板平行，所述腹板垂直固定于所述左端板和所述右端板之间，所述调直垫片的右侧边焊接于所述左端板的底部。

特别的，所述固定螺母可焊接于所述调直垫片之上。

特别的，所述固定螺母可焊接于所述调直垫片之下。

本实用新型的有益效果是：本实用新型通过升降螺丝，可以微控模板垂直度，提高构件混凝土外观质量，并且还有效的降低工程成本，使矩形梁模板结构简化，节约钢材；整个调直过程中人工操作即可，减少了机械设备的投入。

附图说明

图1为本实用新型的断面图；

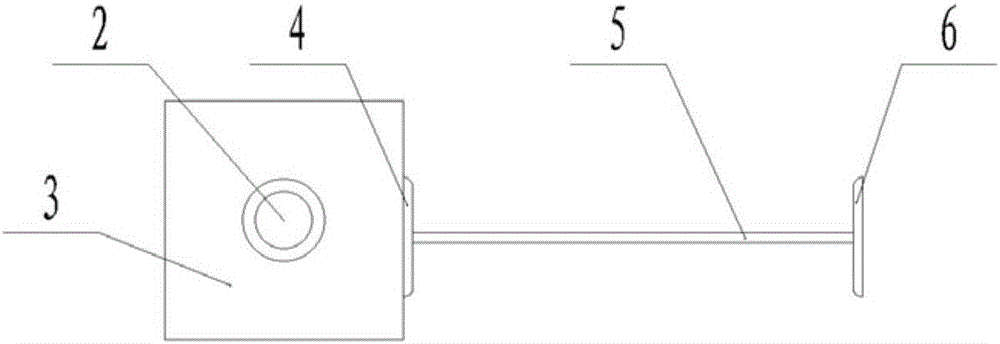

图2为本实用新型的俯视示意图；

图中：1-固定螺母；2-螺丝；3-调直垫片；4-左端板；5-腹板；6-右端板；

以下将结合本实用新型的实施例参照附图进行详细叙述。

具体实施方式

下面结合附图和实施例对本实用新型作进一步说明：

如图1、2所示，模板竖向调直器，其特征在于，包括固定螺母1、螺丝2、调直垫片3和工字型钢，所述调直垫片3为矩形片，所述固定螺母1与所述调直垫片3焊接在一起，所述调直垫片3上对应于所述固定螺母1的位置有开孔，所述螺丝2穿过所述调直垫片3上的开孔且穿过所述固定螺母1，所述工字型钢包括左端板4、右端板6和腹板5，所述左端板4和所述右端板6平行，所述腹板5垂直固定于所述左端板4和所述右端板6之间，所述调直垫片3的右侧边焊接于所述左端板4的底部。

特别的，所述固定螺母1可焊接于所述调直垫片3之上。

特别的，所述固定螺母1可焊接于所述调直垫片3之下。

本实用新型使用时，右端板6与模板连接，通过升降螺丝2，可以微控模板垂直度，当螺丝2上升，以模板板面下口为支点，通过工字型钢连接段受压使模板受力，可向内侧倾斜；反之，当螺丝2下降，以模板板面下口为支点，通过工字型钢连接段受拉使模板受力，可向外侧倾斜。

上面结合附图对本实用新型进行了示例性描述，显然本实用新型具体实现并不受上述方式的限制，只要采用了本实用新型的方法构思和技术方案进行的各种改进，或未经改进直接应用于其它场合的，均在本实用新型的保护范围之内。
