一种舞台架固定连接装置的制作方法

本实用新型涉及一种固定连接装置，尤其涉及一种舞台架固定连接装置。

背景技术：

目前，现有的户外大型临时舞台，都是搭建很多的管材制作，工序繁琐，结构复杂，如一个管材没有搭好，极易造成舞台的坍塌，造成人身伤害；另外，由于活动的估摸不一，所需的舞台大小也不一样，现有舞台的管材长度不可改变，更换舞台时必须更换管材，舞台不能通用，造成了不必要的资源浪费，而且当地面不平整时，舞台摇晃，无法固定，存在很大的安全隐患。

技术实现要素：

针对现有技术中存在的不足，本实用新型的目的是在于提供一种舞台架固定连接装置，其不仅结构简单，所需成本低，且安全系数高。

为实现上述目的，本实用新型通过以下技术方案予以实现：

一种舞台架固定连接装置，包括销轴、第一套筒、第二套筒、销钉和卡扣，所述销轴的左右两端分别设有第一固定孔，所述第一套筒和第二套筒的一端分别设有第二固定孔，所述第一套筒和第二套筒分别固定设于所述销轴的两端，所述第二固定孔分别与所述第一固定孔的位置相对应，所述销钉分别设于所述第一固定孔和第二固定孔内，并通过所述卡扣将所述第一套筒和 第二套筒固定设于所述销轴上。

进一步的，所述销钉的尾端设有第三固定孔。

进一步的，所述卡扣设于所述第三固定孔内将第一套筒和第二套筒固定设于所述销轴上。

进一步的，所述卡扣为R型弹性卡扣。

综上所述，本实用新型的优点是：一种舞台架固定连接装置，包括销轴、第一套筒、第二套筒、销钉和卡扣，所述销轴的左右两端分别设有第一固定孔，所述第一套筒和第二套筒的一端分别设有第二固定孔，所述第一套筒和第二套筒分别固定设于所述销轴的两端，所述第二固定孔分别与所述第一固定孔的位置相对应，所述销钉分别设于所述第一固定孔和第二固定孔内，并通过所述卡扣将所述第一套筒和第二套筒固定设于所述销轴上，其不仅结构简单，所需成本低，且安全系数高。

附图说明

图1是本实用新型的结构爆炸示意图；

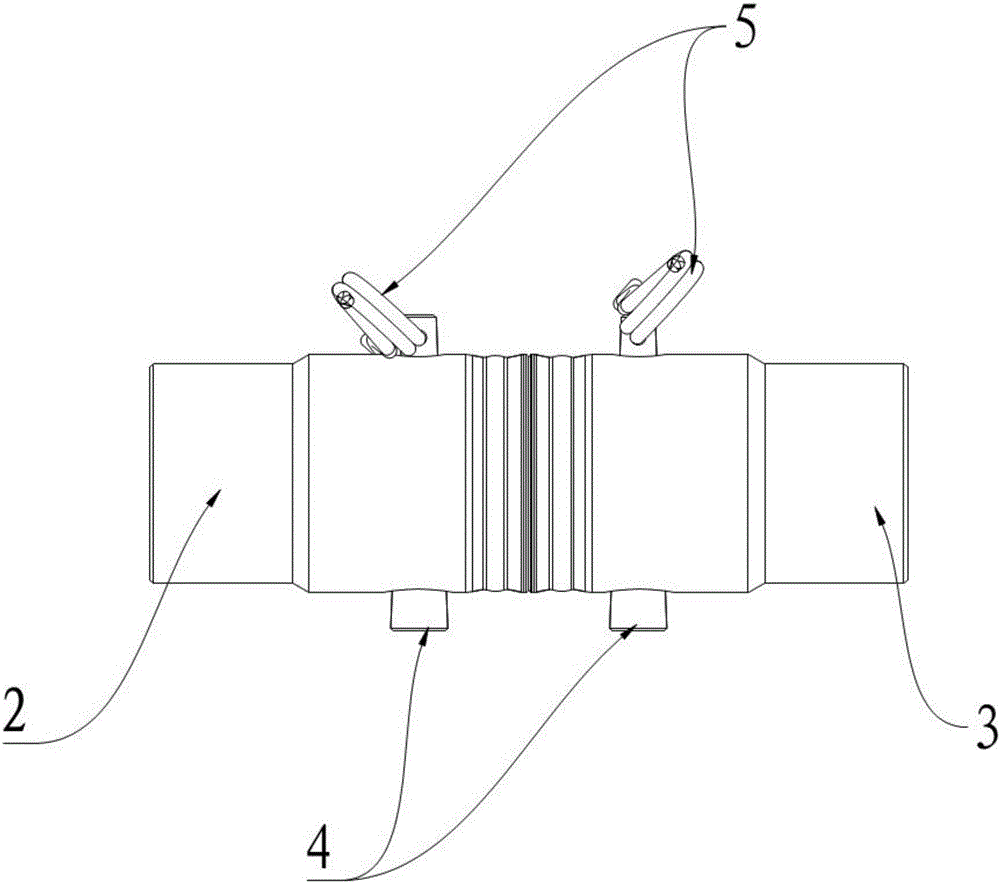

图2是本实用新型的结构示意图。

图中，1、销轴，2、第一套筒，3、第二套筒，4、销钉，5、卡扣，6、第二固定孔，7、第一固定孔，8、第三固定孔。

具体实施方式

下面将结合附图以及具体实施方式对本实用新型作进一步的说明：

如图1，图2所示，一种舞台架固定连接装置，包括销轴1、第一套筒2、 第二套筒3、销钉4和卡扣5，所述销轴1的左右两端分别设有第一固定孔7，所述第一套筒2和第二套筒3的一端分别设有第二固定孔6，所述第一套筒2和第二套筒3分别固定设于所述销轴1的两端，所述第二固定孔6分别与所述第一固定孔7的位置相对应，所述销钉4分别设于所述第一固定孔7和第二固定孔6内，并通过所述卡扣5将所述第一套筒2和第二套筒3固定设于所述销轴1上。

所述销钉4的尾端设有第三固定孔8。

所述卡扣5设于所述第三固定孔8内将第一套筒2和第二套筒3固定设于所述销轴1上。

所述卡扣5为R型弹性卡扣。

操作时，将第一套筒2和第二套筒3分别固定设于销轴1的两端，其中，销轴1设于第一套筒2和第二套筒3之间，起到固定和承重的作用，销轴1的左右两端分别设有第一固定孔7，第一套筒2和第二套筒3的一端分别设有第二固定孔6，第一套筒2和第二套筒3分别固定设于所述销轴1的两端，第二固定孔6分别与第一固定孔7的位置相对应，再将销钉4设于第二固定孔6和第一固定孔7内将第一套筒2和第二套筒3与销轴1进行固定，其中，在销钉4的尾端设有第三固定孔8，销钉4将第一套筒2和第二套筒3固定好后，再将卡扣5设于第三固定孔8内加强固定即可。

由此可见，本实用新型其不仅结构简单，所需成本低，且安全系数高。

对于本领域的技术人员来说，可根据以上技术方案以及构思，做出其他 各种相应的改变以及变形，而所有的这些改变和变形都应该属于本实用新型权利要求的保护范围之内。
