一种建筑施工现场用吊篮的制作方法

本实用新型涉及建筑施工技术领域，具体为一种建筑施工现场用吊篮。

背景技术：

在我国，高空作业的吊篮得到了广泛的应用，尤其是在建筑行业；目前，建筑工地上使用的吊篮由于能够替代传统的脚手架，能减轻工人的劳动强度，提高工作效率，已经成为高层、多层建筑的外墙施工、建筑高空运输等必不可少的设备。现有的吊篮在吊装物品后容易掉落，存在极大的安全隐患。为了防止掉落，出现了一种封闭式结构的吊篮，这种吊篮只能运输砌块等物品，无法运输其它材料，而且在高空操作无有效的稳定措施，容易晃动，无法保持稳定，而且吊篮周边容易撞击墙体，影响使用效果；并且传统的吊篮升降器卡主或者出现其他安全问题时，工人无法得到安全保障，存在很大安全隐患。

技术实现要素：

本实用新型的目的在于提供一种建筑施工现场用吊篮，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：包括支撑架；所述支撑架的上端面固定连接有倒V型防护盖；所述防护盖的中间均匀焊接有两个吊环；所述支撑架的下端面与吊篮连接；所述吊篮的两侧对称设置有防坠板；所述吊篮的下端面设置有底板；所述底板的中间固定连接有逃生装置；所述底板的上端面设置有电源；所述吊篮的一侧设置有防护门；所述防护门通过销轴与吊篮转动连接；所述防护门的内表面固定安装有防护锁；所述设置有防护门的吊篮的一侧均匀固定连接有四个万向轮，所述防坠板与底板夹角15度。

优选的，所述支撑架上安装有LED灯；所述LED灯位于防护门的上侧。

优选的，所述逃生装置包括逃生门、缓降器、绳索、软梯、卡夹；所述缓降器安装在底板的上端面；所述绳索贯穿底板与缓降器连接；所述底板上设置有逃生门；所述逃生门和缓降器之间设置有软梯；所述软梯的一端与底板的下端面连接；所述绳索的一侧设置有卡夹；所述卡夹焊接在底板的下端面上。

优选的，所述防护盖的材料采用玻璃钢；所述支撑架采用工字钢焊接组成。

与现有技术相比，本实用新型的有益效果是：1、本实用新型结构简单，功能全面,可以有效的防止高空坠物影响下方施工人员的安全，也能给吊篮内部施工人员提供逃生保障；2、采用吊篮的两侧对称设置有防坠板，防坠板与底板夹角15度，防止施工过程中物品坠落影响下方人员安全，方便吊篮内人员取回坠落到防坠板上的物品；3、采用支撑架上安装有LED灯，所述LED灯位于防护门的上侧，方便施工人员夜晚作业，提高了吊篮的使用效率，增大了吊篮的使用寿命；4、采用底板的中间固定连接有逃生装置，逃生装置包括逃生门、缓降器、绳索、软梯、卡夹，方便在出现意外情况下施工人员从逃生门处逃生，保障了吊篮内施工人员的生命安全；5、采用设置有防护门的吊篮的一侧均匀固定连接有四个万向轮，防止吊篮碰撞墙面给墙面带来损坏，防止吊篮碰撞发生振动影响安全使用。

附图说明

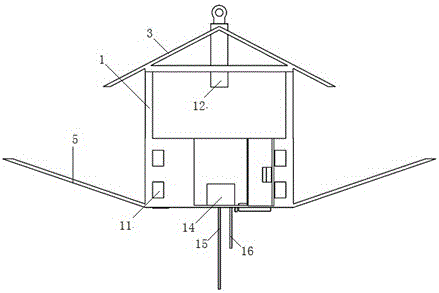

图1为本实用新型的整体结构示意图；

图2为本实用新型的主视图；

图3为本实用新型的底板结构图；

图4为本实用新型的底板仰视图。

图中：1、支撑架；2、吊篮；3、防护盖；4、吊环；5、防坠板；6、底板；7、逃生装置；8、电源；9、防护门；10、防护锁；11、万向轮；12、LED灯；13、逃生门；14、缓降器；15、绳索；16、软梯；17、卡夹。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，本实用新型提供一种技术方案：包括支撑架1；所述支撑架1的上端面固定连接有倒V型防护盖3；所述防护盖3的中间均匀焊接有两个吊环4；所述支撑架1的下端面与吊篮2连接；所述吊篮2的两侧对称设置有防坠板5；所述吊篮2的下端面设置有底板6；所述底板6的中间固定连接有逃生装置7；所述底板6的上端面设置有电源8；所述吊篮2的一侧设置有防护门9；所述防护门9通过销轴与吊篮2转动连接；所述防护门9的内表面固定安装有防护锁10；所述设置有防护门9的吊篮2的一侧均匀固定连接有四个万向轮11；所述防坠板5与底板6夹角15度；所述支撑架1上安装有LED灯12；所述LED灯12位于防护门9的上侧；所述逃生装置7包括逃生门13、缓降器14、绳索15、软梯16、卡夹17；所述缓降器14安装在底板6的上端面；所述绳索15贯穿底板6与缓降器14连接；所述底板6上设置有逃生门13；所述逃生门13和缓降器14之间设置有软梯16；所述软梯16的一端与底板6的下端面连接；所述绳索15的一侧设置有卡夹17；所述卡夹17焊接在底板6的下端面上；所述防护盖3的材料采用玻璃钢；所述支撑架1采用工字钢焊接组成。

本实用新型在具体实施时，升降装置与吊环4固定连接；施工人员可以打开防护门9往吊篮2内搬运物品，也方便施工人员进出吊篮2；施工人员作业时关闭防护锁10防止防护门9松开影响安全；电源8给LED灯12和逃生装置供电7；出现意外事故时候；施工人员可以打开逃生门13，松开卡夹17使软梯16垂落，然后从软梯16上抓住绳索15缓降，帮助施工人员逃生。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
