一种悬挑式移动脚手架的制作方法

本实用新型涉及建筑施工设备的技术领域，特别涉及一种悬挑式移动脚手架。

背景技术：

为满足建筑工程洞口、采光井等侧立面装饰要求，需要使用传统脚手架进行施工，传统脚手架上焊接爬梯，工人需要爬梯来上下脚手架，上下攀爬脚手架容易滑倒，存在安全隐患。脚手架的操作平台不能升降，工人只能站立式操作，当建筑工程侧立面太低时，工人只能蹲在操作平台上进行施工，容易疲劳，工作效率不高。

技术实现要素：

为了解决上述已有技术的不足，本实用新型的目的是：提供一种提高劳动效率、保证工人安全并且能对不同高度侧立面进行施工的悬挑式移动脚手架。

一种悬挑式移动脚手架，包括底板以及设置在底板底部的脚轮，其特征在于，所述底板上端设置有轨道，所述轨道上设置有滑块，所述滑块上设置有支架，所述支架内设置有通道，所述通道内设置有提升装置，所述底板一侧设置有配重。

其中，所述提升装置包括链条、链轮以及设置在所述链条上的座椅，所述链条绕装在所述链轮上，所述链轮设置在转轴上，所述转轴与电机A通过联轴器连接。

其中，所述轨道相对两侧面设置有齿条，所述齿条之间设置有齿轮，所述滑块上端设置有交流电机B，穿过所述滑块的所述电机B的输出轴上设置有所述齿轮。

其中，所述转轴设置在带立式座轴承内，所述带立式座轴承设置在所述通道内。

其中，所述通道呈7字形，所述通道拐角处设置有导向链轮，所述导向链轮通过所述带立式座轴承设置在所述转轴上。

其中，所述链条为封闭链条，所述链条呈7字形。

其中，所述座椅与所述链条上的内链节固定连接。

其中，所述脚轮包括连接座、支撑架以及滚轮，所述滚轮上设置有刹车机构，所述刹车机构包括转动连接在所述支撑架上的刹车片。

本实用新型工作时，将脚手架移动到需要施工的位置，启动电机A，对支架在轨道上的位置做粗略的调节，调节好支架的位置后,工人坐在座椅上，开启电机B，通过链条提升将工人提升到需要施工的侧立面的位置。

通过试验，本实用新型的有益效果是：本实用新型采用齿轮齿条的形式对滑块上的支架进行粗略的调节，传递动力大，工作平稳，可靠性高，采用链条提升的方式解决人工攀爬脚手架存在安全隐患的问题，链条采用封闭7字形，可以对不同高度的侧立面进行施工，解决只能站立式施工的弊端，提高了工作效率。

附图说明

图1为本实用新型实施例的结构示意图。

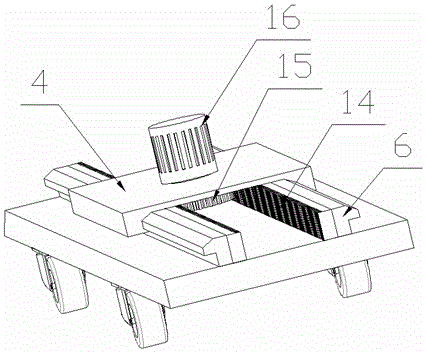

图2为轨道与滑块配合结构示意图。

图3为支架的结构示意图。

图4为图3的A处的结构示意图。

图5为图3的B处的结构示意图。

图6为提升装置的结构示意图。

图7为脚轮的结构示意图。

其中，附图标记为：1、底板；2、脚轮；3、轨道；4、滑块；5、支架；6、通道；7、提升装置；8、配重；9、链条；10、链轮；11、座椅；12、转轴；13、电机A；14、齿条；15、齿轮；16、电机B；17、带立式座轴承；18、导向链轮；19、连接座；20、支撑架；21、滚轮；22、刹车片。

具体实施方式

为了能清楚说明本方案的技术特点，下面通过具体实施方式，对本方案进行阐述。

实施例1

参见图1-7，本实用新型是一种悬挑式移动脚手架，包括底板1以及设置在底板1底部的脚轮2，底板1上端设置有轨道3，轨道3上设置有滑块4，滑块4上设置有支架5，支架5内设置有通道6，通道6内设置有提升装置7，底板1一侧设置有配重8。

滚轮上设置有刹车片，将移动脚手架通过滚轮推到需要施工的位置，然后锁定滚轮，将支架设置在滑块上，根据需要施工的侧立面的位置，对支架在轨道上的位置做粗略的调节，为了防止支架在轨道上倾覆，在底板一端设立配重，在支架的通道内设置提升装置，人坐在提升装置上可以解决上下攀爬脚手架存在的安全隐患问题。

提升装置7包括链条9、链轮10以及设置在链条9上的座椅11，链条9绕装在链轮10上，链轮10设置在转轴12上，转轴12与电机A13通过联轴器连接。

将提升装置设置成链条提升的形式，电机A采用交流电供电的形式，保证两台电机A同步工作，将电机A的输出轴与转轴通过联轴器连接，转轴旋转带动链轮旋转，链条绕装在链轮上，随着电机输出轴的旋转而旋转，将座椅固定连接在链条某个链节的内侧面，座椅随着链条的旋转实现上下运动。

轨道3相对两侧面设置有齿条14，齿条14之间设置有齿轮15，滑块4上端设置有电机B16，穿过滑块4的电机B16的输出轴上设置有齿轮15。

将齿条固定在轨道相对的两侧面，在两侧面内设置齿轮，滑块上方设置电机B，电机B采用交流供电的方式，带动齿轮旋转，齿轮与两侧的齿条啮合，电机B正反转，实现滑块在轨道上左右运动。

转轴12设置在带立式座轴承17内，带立式座轴承17设置在通道6内。

带立式座轴承起到的作用，一是支撑作用，另一个是实现传动作用。

通道6呈7字形，通道6拐角处设置有导向链轮18，导向链轮18通过带立式座轴承17设置在转轴12上。

链条9为封闭链条，链条9呈7字形。

座椅11与链条9上的内链节固定连接。

通道呈7字形，链条也呈封闭的7字形，以链条顺时针运动、以最低端水平面为起始运动位置为例，固定在链条上的座椅运动方式为：水平向右-竖直向上-水平向左-竖直向下-水平向右-竖直向下-水平向右的封闭循环运动方式，尤其在水平向左倒竖直向下的运动方式时，可以解决对不同高度侧立面进行施工的目的，整个运动过程采用封闭式循环运动方式，当施工完成式，人坐在座椅上可以回到地面上，解决了上下脚手架存在安全隐患的问题。

脚轮2包括连接座19、支撑架20以及滚轮21，滚轮21上设置有刹车机构，刹车机构包括转动连接在支撑架20上的刹车片22。

刹车片具有释放状态和刹车状态，当刹车片处于释放状态时，刹车片与滚轮脱离，当刹车片处于刹车状态时，刹车片抵在滚轮上，限制滚轮转动。

本实用新型未经描述的技术特征可以通过或采用现有技术实现，在此不再赘述，当然，上述说明并非是对本实用新型的限制，本实用新型也并不仅限于上述举例，本技术领域的普通技术人员在本实用新型的实质范围内所做出的变化、改型、添加或替换，也应属于本实用新型。
