一种电梯井操作架装置的制作方法

本实用新型涉及到技术钢管脚手架领域，具体地说，是一种电梯井操作架装置。

背景技术：

就目前而言，现有的电梯井操作架为型钢焊接，可以重复使用，操作较传统的落地式操作架方便。但是此类操作架每提升一次，就要将架体上的钢管架手架拆除后再进行提升，而且提升时要倾斜一定角度才能满足电梯井道里面的提升，这样就浪费很多时间和劳动力。

技术实现要素：

针对现有技术的不足，本实用新型的目的是提供一种电梯井操作架装置，可以使得提升过程中无须拆除钢管架，节约了时间和劳动力。

为达到上述目的，本实用新型内容如下：

一种电梯井操作架装置，包括三角形支撑架、支撑脚和水平钢管，所述三角形支撑架为直角三角架，该直角三角架的水平直角边搭建水平钢管；

所述支撑脚包括水平支撑脚和垂直支撑脚，水平支撑脚和垂直支撑脚通过焊接或螺栓连接的方式固定在一起使得水平支撑脚和垂直支撑脚形成倒“L”型结构；

所述水平支撑脚和直角三角架的斜边之间通过插销以及螺帽配合活动连 接，连接后水平支撑脚左端与直角三角架的斜边下端抵接，彼此接触端的边角为直角，使得支撑脚可绕插销向下转动。

达到的技术效果是：直角三角架作为支撑结构可以在水平边以及水平钢管上搭建操作钢管架，直角三角架的下端也就是其斜边连接支撑脚，支撑脚呈倒L结构，在使用过程中支撑脚的水平支撑脚与电梯井的水平地面抵接，其垂直支撑脚与电梯井的垂直墙面抵接，水平支撑脚的左端与直角三角架的斜边抵接，如此则形成了足够的支撑力保证直角三角架的稳定性，其中直角三角架的水平钢管应该根据电梯井的尺寸设计；在上升过程中，利用起重机吊起钢管架和直角三角架，其在上升过程中，支撑脚脱离与墙体的抵接并由于重力作用自动下垂(向下翻转)，因此可以很方便的将三角架和钢管架上升，到达指定高度后手动翻转支撑脚，使其处于水平位置，缓慢放下三角架则支撑脚又抵接在墙体和地面实现了支撑作用，整个操作过程无须拆除钢管架，节约了时间和劳动力。

作为本方案的进一步改进，所述支撑脚可在提升过程中自由翻转，避免了提升过程中支撑脚与结构碰撞，造成无法提升现象。

作为本方案的进一步改进，所述水平支撑脚和垂直支撑脚之间的夹角为90°。

作为本方案的进一步改进，所述直角三角架的斜边的右下角设置有一对带通孔的安装片，所述水平支撑脚的左下角设置有通孔，所述插销贯穿安装片和通孔后用螺帽固定。

作为本方案的进一步改进，所述直角三角架的斜边中点与垂直边中点之间连接有水平支撑杠。设置水平支撑杠是为了防止直角三角架受力过大发生变形。

本实用新型的显著效果是：和传统的电梯井操作架相比较，本方案中的电 梯井操作架在提升过程中可以免去拆卸钢管架的过程，从而节约了施工时间和劳动力。

附图说明

图1是本实用新型的结构示意图；

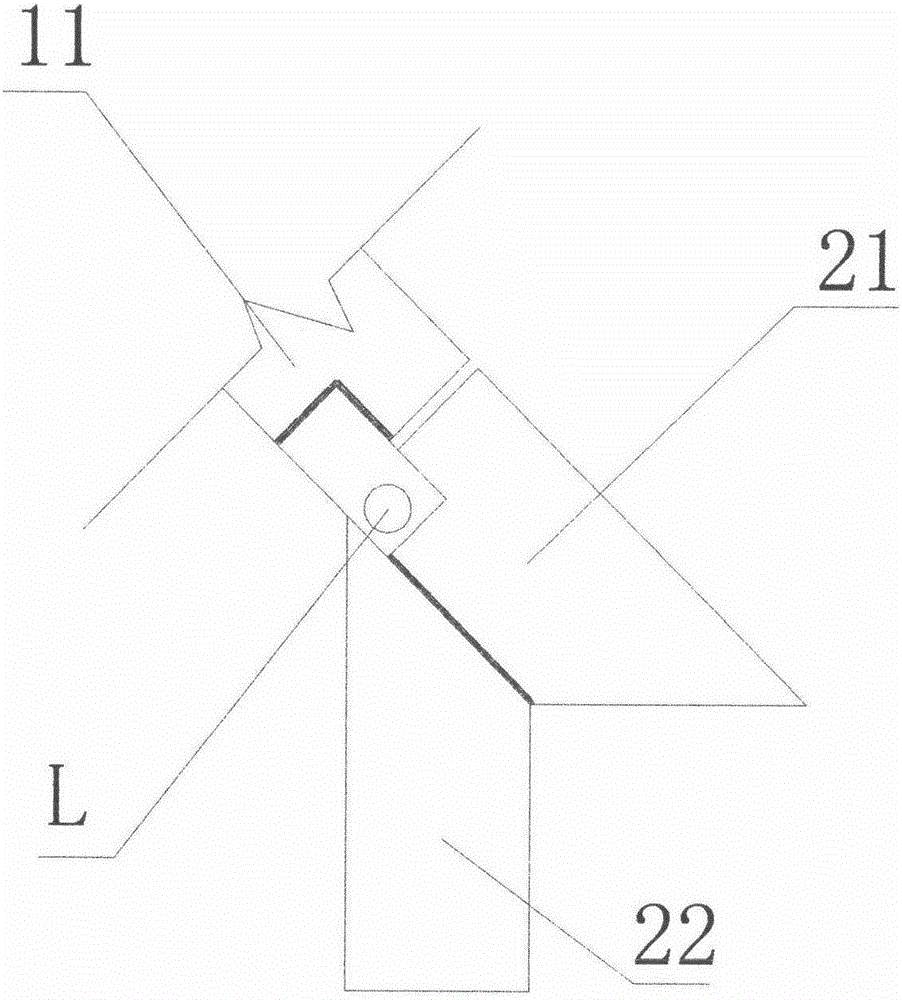

图2是本实用新型支撑脚的结构示意图；

图3是本实用新型安装结构示意图；

图4是本实用新型提升过程中的结构示意图。

具体实施方式

下面结合附图对本实用新型的具体实施方式以及工作原理作进一步详细说明。

如图1、图2、图3、图4所示：

一种电梯井操作架装置，包括三角形支撑架1、支撑脚2和水平钢管3，所述三角形支撑架1为直角三角架，该直角三角架的水平直角边搭建水平钢管3。

所述支撑脚2包括水平支撑脚21和垂直支撑脚22，水平支撑脚21和垂直支撑脚22通过焊接或螺栓连接的方式固定在一起使得水平支撑脚21和垂直支撑脚22形成倒“L”型结构。

作为本方案的进一步改进，所述水平支撑脚21和垂直支撑脚22之间的夹角为90°。

上述水平支撑脚21是直角梯形钢板，垂直支撑脚22是矩形钢板，水平支撑脚21和垂直支撑脚22固定组合以后，水平支撑脚21的斜边与垂直支撑脚22的长边之间形成90°夹角。

所述水平支撑脚21和直角三角架的斜边11之间通过插销L以及螺帽配合 活动连接，连接后水平支撑脚21左端与直角三角架的斜边11下端抵接，彼此接触端的边角为直角，使得支撑脚2可绕插销L向下转动。

如图3所示，图3中标注5为电梯井的墙体，在电梯井的施工过程中，首先搭建一对直角三角架，两三角架之间用钢管水平连接，使得直角三角架的水平边与电梯井地面平行，其长度等于电梯井的宽度；同时直角三角架的垂直边贴在靠近电梯井开门侧的墙体上，直角三角架的斜边11下端用插销L连接支撑脚2的水平支撑脚21，最后水平支撑脚21抵接在电梯井门口的地面上，同时垂直支撑脚22则抵接在电梯井的墙体上，如此则实现了直角三角架的固定。直角三角架固定后在其上方搭建相应的钢管架即可。

作为本方案的进一步改进，所述直角三角架的斜边11的右下角设置有一对带通孔的安装片，所述水平支撑脚21的左下角设置有通孔，所述插销L贯穿安装片和通孔后用螺帽固定。

作为本方案的进一步改进，所述直角三角架的斜边11中点与垂直边中点之间连接有水平支撑杠。

工作原理：如图3、图4所示，在施工过程中，直角三角架依靠支撑脚2的水平支撑脚21和垂直支撑脚22提供支撑力，在提升过程中，支撑脚2依靠自身重力向下翻转使得直角三角架可以无阻碍向上运动，到达指定楼层后手动向上翻转支撑脚2在缓慢放下直角三角架和钢管架就又实现了三角架的固定，整个过程中无须拆除钢管架从而节约了施工时间和劳动力。

以上实施例仅用以说明本实用新型的技术方案而非限制，尽管参照较佳实施例对本实用新型进行了详细说明，本领域的普通技术人员应当理解，可以对本实用新型的技术方案进行修改或者等同替换，而不脱离本实用新型技术方案的宗旨 和范围，其均应涵盖在本实用新型的权利要求范围当中。
