一种双螺杆水泥设置工具的制作方法

本实用新型涉及建筑工程工具的技术领域，特别是一种双螺杆水泥设置工具的技术领域。

背景技术：

水泥是现代建筑必不可少的原料，对于门框、窗户框与墙体之间的间隙需要用水泥填充，主要应用的工具是水泥注射枪，传统的水泥注射枪需要的压力大，操作费力，市场需要一种水泥注射枪，需要能够利用螺杆使水泥注射过程更加省力，操作轻便，同时结构简单，适合更加稠的水泥。

技术实现要素：

本实用新型的目的就是解决现有技术中的问题，提出一种双螺杆水泥设置工具，能够利用螺杆使水泥注射过程更加省力，操作轻便，同时结构简单，适合更加稠的水泥。

为实现上述目的，本实用新型提出了一种双螺杆水泥设置工具，包括储料筒、后盖、注料筒、螺杆支架、螺杆、推料杆、同位板、齿轮和推料板，所述储料筒侧部设置有2个螺杆支架，所述螺杆支架上安装有螺杆，所述螺杆上安装有齿轮，所述齿轮相互啮合，所述储料筒内设置有推料板，推料板用于将水泥推出，所述推料板上固设有推料杆，所述推料杆与螺杆通过同位板连接，所述储料筒左端通过螺纹安装有注料筒，所述储料筒右端通过螺纹安装有后盖，所述推料杆从后盖中穿过。

作为优选，所述螺杆右端固设有手动转盘，所述手动转盘上固设有摇杆，摇杆用于手动转动手动转盘，控制螺杆的左右移动。

作为优选，所述螺杆支架上设置有螺纹孔，所述螺杆从螺纹孔中穿过。

本实用新型的有益效果：本实用新型通过将储料筒、后盖、注料筒、螺杆支架、螺杆、推料杆、同位板、齿轮和推料板应用在水泥注射工具中，能够利用螺杆使水泥注射过程更加省力，操作轻便，同时结构简单，适合更加稠的水泥。

本实用新型的特征及优点将通过实施例结合附图进行详细说明。

【附图说明】

图1是本实用新型一种双螺杆水泥设置工具的主视图；

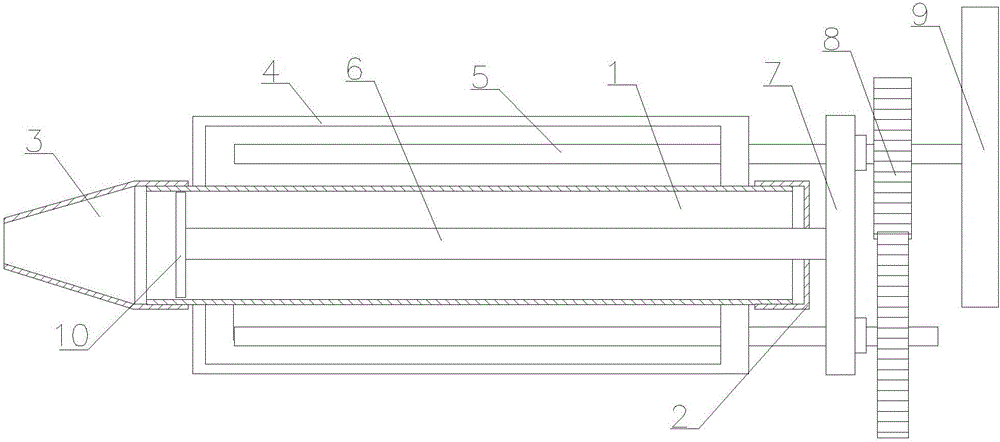

图2是本实用新型一种双螺杆水泥设置工具的主视剖面图。

图中：1-储料筒、2-后盖、3-注料筒、4-螺杆支架、5-螺杆、6-推料杆、7-同位板、8-齿轮、9-手动转盘、10-推料板。

【具体实施方式】

参阅图1-图2，本实用新型一种双螺杆水泥设置工具，包括储料筒1、后盖2、注料筒3、螺杆支架4、螺杆5、推料杆6、同位板7、齿轮8和推料板10，所述储料筒1侧部设置有2个螺杆支架4，所述螺杆支架4上安装有螺杆5，所述螺杆5上安装有齿轮8，所述齿轮8相互啮合，所述储料筒1内设置有推料板10，推料板10用于将水泥推出，所述推料板10上固设有推料杆6，所述推料杆6与螺杆5通过同位板7连接，所述储料筒1左端通过螺纹安装有注料筒3，所述储料筒1右端通过螺纹安装有后盖2，所述推料杆6从后盖2中穿过。

具体的，所述螺杆5右端固设有手动转盘9，所述手动转盘9上固设有摇杆，摇杆用于手动转动手动转盘9，控制螺杆5的左右移动。

具体的，所述螺杆支架4上设置有螺纹孔，所述螺杆5从螺纹孔中穿过。

本实用新型工作过程：

本实用新型一种双螺杆水泥设置工具在工作过程中，通过手动转动手动转 盘9，手动转盘9带动螺杆5转动，螺杆5带动同位板7左右移动，同位板7带动推料杆6和推料板10移动，通过向有移动推料板10将水泥吸入储料筒1，通过向左移动推料板10将水泥从注料筒3上的注射口压出。

本实用新型一种双螺杆水泥设置工具，通过将储料筒1、后盖2、注料筒3、螺杆支架4、螺杆5、推料杆6、同位板7、齿轮8和推料板10应用在水泥注射工具中，能够利用螺杆5使水泥注射过程更加省力，操作轻便，同时结构简单，适合更加稠的水泥。

上述实施例是对本实用新型的说明，不是对本实用新型的限定，任何对本实用新型简单变换后的方案均属于本实用新型的保护范围。
