外墙装修瓷砖填缝机的制作方法

本实用新型涉及一种建筑装修用具，尤其是一种外墙装修瓷砖填缝机。

背景技术：

在建筑装修施工中，经常需要对外墙瓷砖之间的缝隙进行处理，用水泥浆或其它填充料填满接缝处，并且使接缝外形平整、美观。但目前还没有一种合适的填缝工具，实际工作中，都是靠手工填缝、抹平，费时费力，工作效率低下。

技术实现要素：

本实用新型的目的在于提供一种外墙装修瓷砖填缝机，在建筑装修施工中，能快速省力地把水泥浆或其它填充料填进接缝处，从而大大提高工作效率。

本实用新型通过以下技术方案实现：本实用新型外墙装修瓷砖填缝机，主要包括储浆罐、喷浆头、导电线、加压器、电源开关、蓄电池、输浆软管、小滚轮和输浆硬管，其特征是：所述储浆罐上面开有一个灌浆口，灌浆口配有一个密封盖；储浆罐上面还装有一个加压器和蓄电池，另外配有一个电源开关；储浆罐靠底部侧边设有一根输浆软管，输浆软管另一端连接一个喷浆头。喷浆头主要由喷浆板和输浆硬管构成，喷浆板上依次装有喷浆口、压浆轮和清理刷，清理刷内装有一个电动机，另有一根导电线与蓄电池连接。喷浆口与输浆硬管相通，连接在一起，输浆硬管中段设有一个把手，输浆硬管靠近喷浆口的一边设有一个喷浆开关，另一端设有管口接头，便于与输浆软管对接。储浆罐底部还设有小滚轮，便于移动本填缝器。

本实用新型外墙装修瓷砖填缝机结构简单，操作方便，扎烟快捷，省时省力，效果显著。

附图说明

图1是本实用新型的构造示意图。

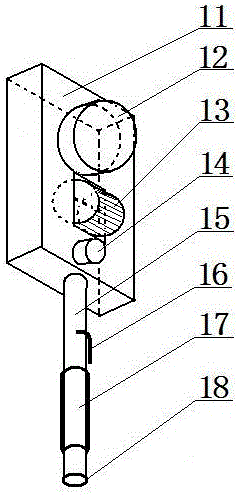

图2是本实用新型的喷浆头的构造示意图。

其中：1-储浆罐，2-喷浆头，3-导电线，4-灌浆口，5-密封盖，6-加压器，7-电源开关，8-蓄电池，9-输浆软管，10-小滚轮，11-喷浆板，12-清理刷，13-压浆轮，14-喷浆口，15-输浆硬管，16-喷浆开关，17-把手，18-管口接头。

具体实施方式

如图1所示，本实用新型外墙装修瓷砖填缝机，主要包括储浆罐⑴、喷浆头⑵、导电线⑶、加压器⑹、电源开关⑺、蓄电池⑻、输浆软管⑼、小滚轮⑽和输浆硬管⒂，其特征是：所述储浆罐⑴上面开有一个灌浆口⑷，灌浆口⑷配有一个密封盖⑸；储浆罐⑴上面还装有一个加压器⑹和蓄电池⑻，另外配有一个电源开关⑺；储浆罐⑴靠底部侧边设有一根输浆软管⑼，输浆软管⑼另一端连接一个喷浆头⑵。

如图2所示，喷浆头⑵主要由喷浆板⑾和输浆硬管⒂构成，喷浆板⑾上依次装有喷浆口⒁、压浆轮⒀和清理刷⑿，压浆轮⒀可以随着喷浆板⑾的推动而前后转动。清理刷⑿内装有一个电动机，另有一根导电线⑶与蓄电池⑻连接，按下电源开关⑺后，在加压喷浆的同时，清理刷⑿也开始左右转动清理瓷砖面上的填充物。喷浆口⒁与输浆硬管⒂相通连接在一起，输浆硬管⒂中段设有一个把手⒄，输浆硬管⒂靠近喷浆口⒁的一边设有一个喷浆开关⒃，另一端设有管口接头⒅，便于与输浆软管⑼对接。储浆罐⑴底部还设有小滚轮⑽，便于移动本填缝器。

使用时，先通过灌浆口⑷在储浆罐⑴内装上水泥浆或其它填充料，拧紧密封盖⑸密封，按下电源开关⑺，加压器⑹开始加压；然后用手抓住把手⒄，将喷浆口⒁对准瓷砖缝隙，拧开喷浆开关⒃，开始喷浆填缝，慢慢往后拉动喷浆板⑾，压浆轮⒀随之转动压浆，清理刷⑿也不停转动，将瓷砖面上沾染的填充物清理干净，填缝完成后，按动电源开关⑺切断电源，并且关闭喷浆开关⒃即可。蓄电池⑻另外配有充电器，使用前要先充电。
