一种铝扣板吊顶安装用升降输送装置的制作方法

本实用新型涉及一种装修用具，特别涉及一种铝扣板吊顶安装用升降输送装置。

背景技术：

铝扣板是一种特殊的材质，质地轻便耐用，被广泛运用于家装吊顶中，具有多种优良特性，适用于厨房和卫生间中，既能达到很好的装饰效果，又具备多种功效。现有的铝扣板吊顶不方便进行竖直升降输送，输送不方便，大大降低了吊顶安装的效率。

技术实现要素：

本实用新型主要是解决现有技术所存在的技术问题，从而提供一种可以将待输送的铝扣板吊顶放置在载物台上；操作杆的转动可以通过连接轴控制齿轮实现转动，齿轮可以沿着导向齿条实现咬合移动，从而可以控制升降管沿着导向管实现竖直升降运动，方便对铝扣板吊顶进行升降输送的铝扣板吊顶安装用升降输送装置。

本实用新型的上述技术问题主要是通过下述技术方案得以解决的：

一种铝扣板吊顶安装用升降输送装置，包括底板，底板上设有底座，底座上设有限位板，限位板上设有限位槽；底座上设有导向轴，导向轴呈竖直布置，导向轴的外周面套装有导向管，导向管的外侧壁上设有导向齿条，导向齿条布置在导向管的轴向位置；导向管的外周面套装有升降管，升降管的侧壁设有操作壳，操作壳与升降管连通，升降管的外侧壁上设有连接管，连接管的端部上设有载物台；操作壳位置设有齿轮，齿轮与导向齿条通过齿槽咬合连接；操作壳的外侧壁设有操作杆，操作杆的一端为自由端，操作杆的另一端与齿轮通过连接轴连接，连接轴设置在齿轮的轴中心位置。

进一步地，所述载物台上设有若干开槽。

进一步地，所述底板的侧壁上设有固定板。

进一步地，所述导向管的下端套装有固定管，固定管设置在底座上。

进一步地，所述固定管与底座之间设有固定环。

采用上述技术方案的铝扣板吊顶安装用升降输送装置，通过底板与底座可以起到固定支撑的作用，从而方便对导向轴进行牢固支撑；可以将待输送的铝扣板吊顶放置在载物台上；操作杆的转动可以通过连接轴控制齿轮实现转动，齿轮可以沿着导向齿条实现咬合移动，从而可以控制升降管沿着导向管实现竖直升降运动，方便对铝扣板吊顶进行升降输送。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型铝扣板吊顶安装用升降输送装置的结构示意图；

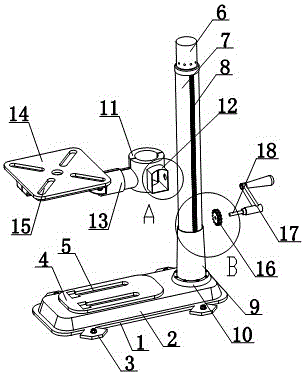

图2为本实用新型铝扣板吊顶安装用升降输送装置的部件分解图；

图3为图2中A区域的细节放大图；

图4为图2中B区域的细节放大图。

具体实施方式

下面结合附图对本实用新型的优选实施例进行详细阐述，以使本实用新型的优点和特征能更易于被本领域技术人员理解，从而对本实用新型的保护范围做出更为清楚明确的界定。

如图1至图4所示，一种铝扣板吊顶安装用升降输送装置，包括底板1，底板1上设有底座2，底座2上设有限位板4，限位板4上设有限位槽5；底座2上设有导向轴6，导向轴6呈竖直布置，导向轴6的外周面套装有导向管7，导向管7的外侧壁上设有导向齿条8，导向齿条8布置在导向管7的轴向位置；导向管7的外周面套装有升降管11，升降管11的侧壁设有操作壳12，操作壳12与升降管11连通，升降管11的外侧壁上设有连接管13，连接管13的端部上设有载物台14；操作壳12位置设有齿轮16，齿轮16与导向齿条8通过齿槽咬合连接；操作壳12的外侧壁设有操作杆17，操作杆17的一端为自由端，操作杆17的另一端与齿轮16通过连接轴18连接，连接轴18设置在齿轮16的轴中心位置；载物台14上设有若干开槽15；底板1的侧壁上设有固定板3；导向管7的下端套装有固定管9，固定管9设置在底座2上；固定管9与底座2之间设有固定环10。

本实用新型铝扣板吊顶安装用升降输送装置，通过底板1与底座2可以起到固定支撑的作用，从而方便对导向轴6进行牢固支撑；可以将待输送的铝扣板吊顶放置在载物台14上；操作杆17的转动可以通过连接轴18控制齿轮16实现转动，齿轮16可以沿着导向齿条8实现咬合移动，从而可以控制升降管11沿着导向管7实现竖直升降运动，方便对铝扣板吊顶进行升降输送。

其中，载物台14上设有若干开槽15；所以通过开槽15可以方便从载物台14的底部观测载物台14上的铝扣板吊顶。

其中，底板1的侧壁上设有固定板3；所以方便对底板1进行固定安装。

其中，导向管7的下端套装有固定管9，固定管9设置在底座2上；固定管9与底座2之间设有固定环10；所以方便对导向管7进行牢固安装。

以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应该以权利要求书所限定的保护范围为准。
