一种现浇混凝土收面压浆工具的制作方法

本实用新型涉及一种现浇混凝土收面压浆工具。

背景技术：

现浇混凝土浇筑工程中，当混凝土震动完成后，表面要按工程要求处理，办法就是用收面压浆工具在混凝土表面反复压抹，直到达到工程所需表面光洁要求。此过程称作混凝土收面，主要与混凝土的初凝时间关系密切，收面的好坏，关键在于时间的把握。

目前施工现场现浇混凝土收面使用的工具采用木模板制作而成，但是其存在的缺点是木模板表面的覆膜易破坏，覆膜破坏后模模版遇水易腐烂，使用寿命短。此外采用木模板收面，混凝土表面易留刮痕表面不平整，需要二次收面造成人工的浪费。

技术实现要素：

本实用新型的目的是提供一种现浇混凝土收面压浆工具，以解决木模板使用寿命短以及需要二次收面造成人工的浪费的问题。

本实用新型解决上述技术问题的技术方案如下：一种现浇混凝土收面压浆工具，其包括：

现浇混凝土收面板，所述现浇混凝土收面板为矩形结构，包括上板面和下板面；所述现浇混凝土收面板为塑料材质，并且设有多个贯穿上面板和下面板的排水孔；

连接支撑件，所述连接支撑件固定在现浇混凝土收面板的上板面；

操作杆，所述操作杆的第一端部与现浇混凝土收面板的上板面连接，并且操作杆靠近第一端部的位置由连接支撑件支撑，使操作杆与现浇混凝土收面板保持30度～60度的夹角。

本实用新型如上所述的现浇混凝土收面压浆工具，进一步，所述现浇混凝土收面板为聚氯乙烯(PVC)板、聚乙烯(PE)板、聚丙烯(PP)板、聚苯乙烯(PS)板和丙烯腈-丁二烯-苯乙烯共聚合物（ABS）板中的一种。

本实用新型如上所述的现浇混凝土收面压浆工具，进一步，所述现浇混凝土收面板的长度为500mm～800mm，宽度为300mm～500mm，排水孔的孔径为4mm～6mm；相邻排水孔之间的间距为50mm～60mm。

本实用新型如上所述的现浇混凝土收面压浆工具，进一步，所述连接支撑件为木板，连接支撑件通过螺丝与现浇混凝土收面板的上板面固定连接；或者连接支撑件通过粘结的方式与现浇混凝土收面板的上板面固定连接。

本实用新型如上所述的现浇混凝土收面压浆工具，进一步，所述操作杆为方木，操作杆通过螺丝与现浇混凝土收面板的上板面固定连接；或者操作杆通过粘结的方式与现浇混凝土收面板的上板面固定连接；并且操作杆通过螺丝与连接支撑件固定连接；或者操作杆通过粘结的方式与连接支撑件固定连接。

本实用新型如上所述的现浇混凝土收面压浆工具，进一步，所述方木为30 mm X 30mm规格的方木。

本实用新型的有益效果是：

本实用新型上述实施例的现浇混凝土收面压浆工具采用塑料材质的现浇混凝土收面板，其表面平整度非常高，有利于提高为混凝土表面平整度。此外，现浇混凝土收面板上的排水孔利于水泥浆溢出使得混凝土表面平整度进一步提高，色泽一致。

附图说明

通过结合以下附图所作的详细描述，本实用新型的上述和/或其他方面和优点将变得更清楚和更容易理解，这些附图只是示意性的，并不限制本实用新型，其中：

图1为本实用新型一种实施例的现浇混凝土收面压浆工具的立体视图；

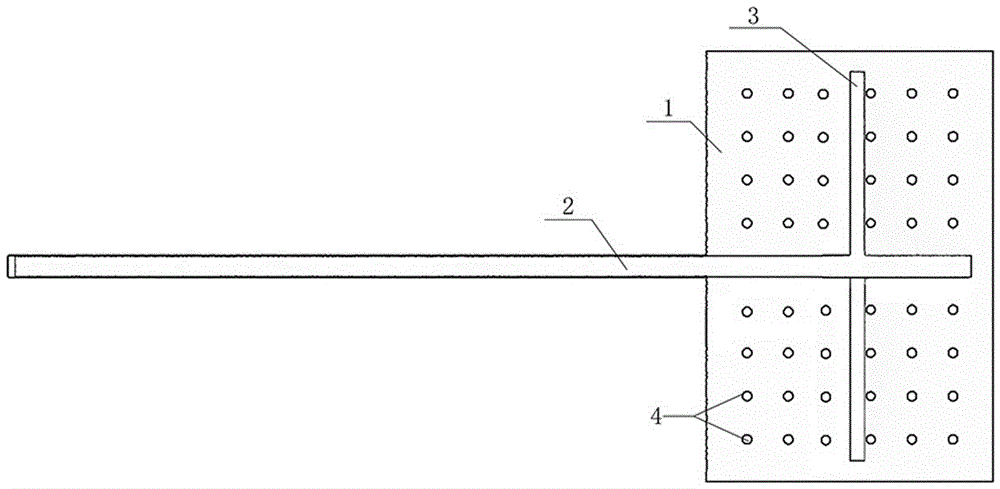

图2为本实用新型一种实施例的现浇混凝土收面压浆工具的俯视图。

附图中，各标号所代表的部件列表如下：

1、现浇混凝土收面板，2、操作杆，3、连接支撑件，4、排水孔。

具体实施方式

在下文中，将参照附图描述本实用新型的现浇混凝土收面压浆工具的实施例。

在此记载的实施例为本实用新型的特定的具体实施方式，用于说明本实用新型的构思，均是解释性和示例性的，不应解释为对本实用新型实施方式及本实用新型范围的限制。除在此记载的实施例外，本领域技术人员还能够基于本申请权利要求书和说明书所公开的内容采用显而易见的其它技术方案，这些技术方案包括采用对在此记载的实施例的做出任何显而易见的替换和修改的技术方案。

本说明书的附图为示意图，辅助说明本实用新型的构思，示意性地表示各部分的形状及其相互关系。请注意，为了便于清楚地表现出本实用新型实施例的各部件的结构，各附图之间并未按照相同的比例绘制。相同的参考标记用于表示相同的部分。

图1和图2示出本实用新型一种实施例的现浇混凝土收面压浆工具，其包括：

现浇混凝土收面板1，所述现浇混凝土收面板1为矩形结构，包括上板面和下板面；所述现浇混凝土收面板为塑料材质，并且设有多个贯穿上面板和下面板的排水孔4；

连接支撑件3，所述连接支撑件3固定在现浇混凝土收面板1的上板面；

操作杆2，所述操作杆2的第一端部与现浇混凝土收面板1的上板面连接，并且操作杆2靠近第一端部的位置由连接支撑件3支撑，使操作杆2与现浇混凝土收面板1保持30度～60度的夹角。

本实用新型上述实施例的现浇混凝土收面压浆工具采用塑料材质的现浇混凝土收面板，其表面平整度非常高，有利于提高为混凝土表面平整度。此外，现浇混凝土收面板上的排水孔利于水泥浆溢出使得混凝土表面平整度进一步提高，色泽一致。

在本实用新型上述现浇混凝土收面压浆工具的实施过程中，所述现浇混凝土收面板的长度为500mm～800mm，宽度为300mm～500mm，排水孔的孔径为4mm～6mm；相邻排水孔之间的间距为50mm～60mm。在一种优选的实施例中，考虑到施工效率、便携性等因素，所述现浇混凝土收面板的长度为600mm，宽度为400mm，排水孔的孔径为5mm；相邻排水孔之间的间距为60mm。按照优选实施例的现浇混凝土收面板尺寸及孔洞开设比例，能够提高现浇混凝土的收面平整度，提高一次成活率。

在本实用新型上述现浇混凝土收面压浆工具的实施过程中，所述现浇混凝土收面板为聚氯乙烯(PVC)板、聚乙烯(PE)板、聚丙烯(PP)板、聚苯乙烯(PS)板和丙烯腈-丁二烯-苯乙烯共聚合物（ABS）板中的一种。在一种优选的实施例中，所述现浇混凝土收面板为聚氯乙烯(PVC)板。

在本实用新型上述现浇混凝土收面压浆工具的实施过程中，所述连接支撑件为木板，连接支撑件通过螺丝与现浇混凝土收面板的上板面固定连接；或者连接支撑件通过粘结的方式与现浇混凝土收面板的上板面固定连接。

在本实用新型上述现浇混凝土收面压浆工具的实施过程中，所述操作杆为方木，操作杆通过螺丝与现浇混凝土收面板的上板面固定连接；或者操作杆通过粘结的方式与现浇混凝土收面板的上板面固定连接；并且操作杆通过螺丝与连接支撑件固定连接；或者操作杆通过粘结的方式与连接支撑件固定连接。在一种具体实施例中，所述方木为30 mm X 30mm规格的方木。

本实用新型除了上述实施例的技术方案外，还能做出如下改进，一种实施例的现浇混凝土收面压浆工具，其包括：

现浇混凝土收面板1，所述现浇混凝土收面板1为矩形结构，包括上板面和下板面；所述现浇混凝土收面板为塑料材质，并且设有多个贯穿上面板和下面板的排水孔4；在现浇混凝土收面板的下板面和/或上板面设有导流槽，所述导流槽将排水孔连接为整体，更加有利于收面过程中水泥浆溢出，使得混凝土表面平整度进一步提高。通过具体施工效果表明导流槽能够进一步提高施工效果。

连接支撑件3，所述连接支撑件3固定在现浇混凝土收面板1的上板面；

操作杆2，所述操作杆2的第一端部与现浇混凝土收面板1的上板面连接，并且操作杆2靠近第一端部的位置由连接支撑件3支撑，使操作杆2与现浇混凝土收面板1保持30度～60度的夹角。

上述披露的各技术特征并不限于已披露的与其它特征的组合，本领域技术人员还可根据发明之目的进行各技术特征之间的其它组合，以实现本实用新型之目的为准。
