一种变间距可调式木屋内外墙顶角连接座的制作方法

本实用新型涉及木屋建设配件领域，特别涉及一种变间距可调式木屋内外墙顶角连接座。

背景技术：

木结构建筑从结构形式上分，一般分为轻型木结构和重型木结构，主要结构构件均采用实木产品，轻型木结构即用规格材及木基结构板材或石膏板制作的木构架墙体、楼板和屋盖系统构成的单层或多层建筑结构，重型木结构即承重构件采用方木或圆木制作的单层或多层木结构。木屋不仅冬暖夏凉、抗潮保湿、透气性强，还蕴涵着醇厚的文化气息，淳朴典雅；梅雨季节能调节湿度，当湿度大时木屋能自动吸潮，干燥时又会从自身的细胞中释放水分，起到天然调节的作用；木材还有抗菌、杀菌、防虫的作用；因此木屋享有“会呼吸的房屋”的美誉，是集绿色环保、健康、居住舒适、安全、贴近自然、使用寿命长和设计风格独具个性等诸多优势于一身的健康型住宅；它的建造，可随意进行个性风格的设计造型，建设周期短，房屋的所有建筑产品都来自天然木材，环保无污染、结构强度高，具有良好的抗震性能，达到环保、安全、健康住宅的各种要求，非常适合人类居住。

木屋搭建建设过程中很多地方均需要进行连接，现在对于木结构多采用榫接，榫接普遍存在制作麻烦、连接牢固性差和安装拆卸困难等缺点；随着铸造和五金行业的兴起，随之也出现了五金连接件，但是目前的木屋五金连接件多为单型号，内墙和外墙的夹缝需要分别进行固定连接，这样不仅费时费力，而且连接稳定牢固性差。鉴于此，本实用新型提供了一种变间距可调式木屋内外墙顶角连接座。

技术实现要素：

为了解决上述问题，本实用新型提供了一种变间距可调式木屋内外墙顶角连接座。

为了实现上述目的，本实用新型采用以下技术方案来实现：一种变间距可调式木屋内外墙顶角连接座，包括内墙基板、固定外墙基板、可调外墙基板和间距调节机构；所述的内墙基板由两块垂直布置的内墙平板和内墙加强板组成，且两块内墙平板之间的连接角度为90度，两块内墙平板沿其垂直中心轴线上均匀布置有单排内墙安装孔，内墙加强板在两块内墙 平板顶端，且内墙加强板呈“T”型结构；所述的固定外墙基板位于内墙基板左侧，且固定外墙基板与内墙基板固连；所述的可调外墙基板位于内墙基板后侧；所述的间距调节机构布置在内墙加强板和可调外墙基板之间，间距调节机构包括连接座、内墙螺杆、套筒和外墙螺杆；所述的连接座数量为二，内墙螺杆一端固定在内墙加强板上，内墙螺杆另一端套装在套筒内部，外墙螺杆一端安装在套筒内部，外墙螺杆另一端在可调外墙基板上，间距调节机构一方面起到了调节固定外墙基板和内墙基板之间距离的作用，另一方面也起到了本发明对两不同厚度墙体进行连接固定时的承载作用。

作为本实用新型的进一步改进，所述的固定外墙基板和可调外墙基板的布置位置为相互垂直。

作为本实用新型的进一步改进，所述的内墙基板、固定外墙基板和可调外墙基板的材质为镀锌钢板材料。

作为本实用新型的进一步改进，所述的套筒中心位置处开设有通孔，通孔内侧壁上设置有与内墙螺杆以及外墙螺杆相配合的内螺纹，且套筒外侧壁上均匀设置有防滑橡胶套，防滑橡胶套主要增大在转动套筒时的摩擦力，更加便于调节内墙基板和可调外墙基板之间的距离。

本实用新型的有益效果在于：一种变间距可调式木屋内外墙顶角连接座具有结构简单紧凑、操作简单和制作成本低等特点，相比现有技术，其可以一次性将两个厚度不同的墙体之间进行连接，省时省力，且连接牢固性好，拆卸安装方便，且可以适用各种不同厚度墙体之间的连接固定，适用范围广。

附图说明

下面结合附图和实施例对本实用新型进一步说明。

图1是本实用新型的立体结构示意图；

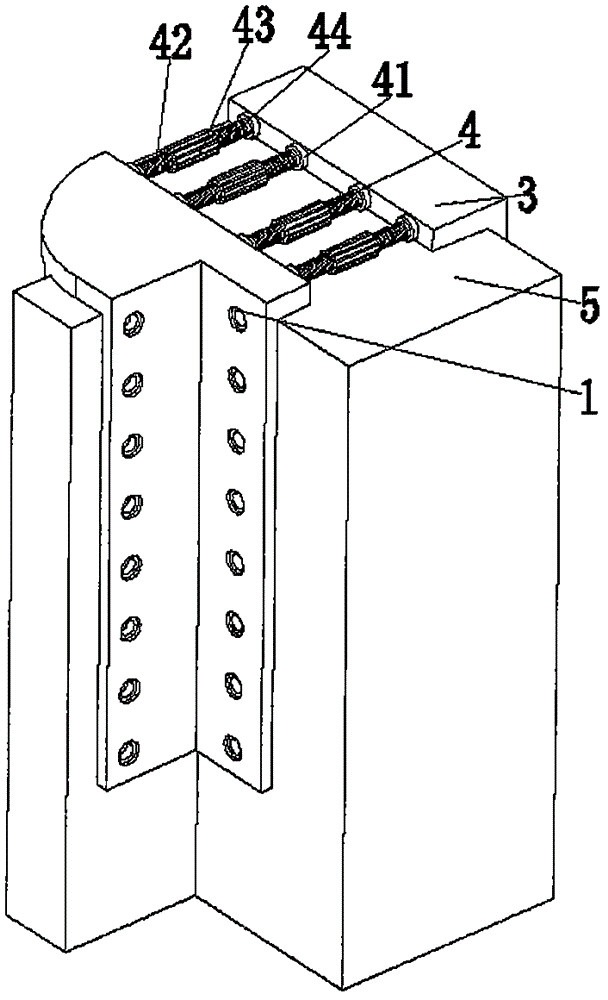

图2是本实用新型使用状态的立体结构示意图。

具体实施方式

为了使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体图示，进一步阐述本实用新型。需要说明的是，在不冲突的情况下，本申请中的实施例及实施例中的特征可以相互结合。

如图1和图2所示，一种变间距可调式木屋内外墙顶角连接座，包括内墙基板1、固定外墙基板2、可调外墙基板3和间距调节机构4；所述的内墙基板1由两块垂直布置的内墙平 板和内墙加强板组成，且两块内墙平板之间的连接角度为90度，两块内墙平板沿其垂直中心轴线上均匀布置有单排内墙安装孔，内墙加强板在两块内墙平板顶端，且内墙加强板呈“T”型结构；所述的固定外墙基板2位于内墙基板1左侧，且固定外墙基板2与内墙基板1固连，固定外墙基板2和可调外墙基板3的布置位置为相互垂直；所述的可调外墙基板3位于内墙基板1后侧，且内墙基板1、固定外墙基板1和可调外墙基板3的材质为镀锌钢板材料；所述的间距调节机构4布置在内墙加强板和可调外墙基板3之间，间距调节机构4包括连接座41、内墙螺杆42、套筒43和外墙螺杆44；所述的连接座41数量为二，内墙螺杆42一端固定在内墙加强板上，内墙螺杆42另一端套装在套筒43内部，外墙螺杆44一端安装在套筒43内部，外墙螺杆42另一端在可调外墙基板3上，间距调节机构4一方面起到了调节固定外墙基板2和内墙基板1之间距离的作用，另一方面也起到了本发明对两不同厚度墙体5进行连接固定时的承载作用。

如图1和图2所示，所述的套筒43中心位置处开设有通孔，通孔内侧壁上设置有与内墙螺杆42以及外墙螺杆44相配合的内螺纹，且套筒43外侧壁上均匀设置有防滑橡胶套，防滑橡胶套主要增大在转动套筒43时的摩擦力，更加便于调节内墙基板1和可调外墙基板3之间的距离。

以上显示和描述了本实用新型的基本原理、主要特征和优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中的描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
