一种脚手架的转角保护套的制作方法

本实用新型涉及一种脚手架的辅助设备，具体是一种脚手架的转角保护套。

背景技术：

脚手架一般用于在工地上进行墙面作业或者进行高处作业，所以脚手架的牢固性便很重要，而脚手架的转角处是比较脆弱的位置，所以需要相关的装置对转角处进行保护和加固。

技术实现要素：

本实用新型的目的在于提供一种脚手架的转角保护套，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种脚手架的转角保护套，包括保护装置和支撑装置；所述保护装置设置有L形夹套、柱槽、转角孔、拉杆、曲面压板、弹簧和拉柄；所述L形夹套的材料为弹性材料；所述柱槽设置在L形夹套的内侧；所述转角孔设置在L形夹套的转角处；所述拉杆有两个，分别垂直穿过L形夹套两侧套的上侧壁；所述曲面压板有两个，分别设置在两个拉杆的下端头处；所述弹簧有两个，分别套在两个拉杆上且弹簧处于曲面压板和L形夹套之间；所述支撑装置设置有支撑杆、铰链、固定半环管、折边、紧固螺钉、螺栓、夹紧圆板和颗粒面；所述支撑杆有两个，分别通过铰链连接在L形夹套两个侧套的下侧壁处；所述固定半环管有两个，分别设置在两个支撑杆的下端头处；所述折边设置在固定半环管的两侧；所述紧固螺钉有四个，分别穿过两个固定半环管两侧的折边；所述螺栓有两个，分别穿过两个固定半环管下端的侧壁；所述夹紧圆板有两个，分别设置在两个螺栓的端头处。

作为本实用新型进一步的方案：所述拉杆的上端头设置有拉柄。

作为本实用新型再进一步的方案：所述夹紧圆板的端面设置有颗粒面。

与现有技术相比，本实用新型的有益效果是：

本实用新型的L形夹套的材料为弹性材料，便于L形夹套夹住脚手架转角处的水平连接杆，从而起到保护作用；柱槽用于放置脚手架转角处的水平连接杆；转角孔便于脚手架转角处的垂直支柱穿过，从而便于L形夹套的安装；曲面压板用于压紧在放入的脚手架转角处的连接杆上，从而使得L形夹套紧固在脚手架转角处的连接杆上，充分发挥保护作用；当使用L形夹套夹住脚手架转角处的水平连接杆时，拉动拉杆，使得曲面压板向上压缩弹簧，从而便于脚手架转角处的水平连接杆的进入，当L形夹套夹在脚手架转角处的水平连接杆上时，放开拉杆，在弹簧的回弹力的作用下曲面压板压紧脚手架转角处的水平连接杆；拉柄便于用手拉动拉杆；支撑杆用于支撑脚手架转角处的连接杆，为其分担压力；将两个固定半环管套在脚手架转角处的下侧垂直支柱上，从而固定住支撑杆的下端头，便于支撑杆进行支撑；紧固螺钉用于紧固住拼接在一起的固定半环管，从而使其紧固在脚手架转角处的下侧垂直支柱上；当脚手架转角处的下侧垂直支柱的直径小于固定半环管的直径时，旋转螺栓，使得夹紧圆板夹紧在垂直支柱上，从而使得固定半环管紧固在垂直支柱上；颗粒面用于增加夹紧圆板与垂直支柱的侧壁接触摩擦力，防止固定半环管滑动；本实用新型的设计结构简单，工作性能好，实用性强，充分展现了现代化工具的特点，发展前景十分良好。

附图说明

图1为脚手架的转角保护套的结构示意图。

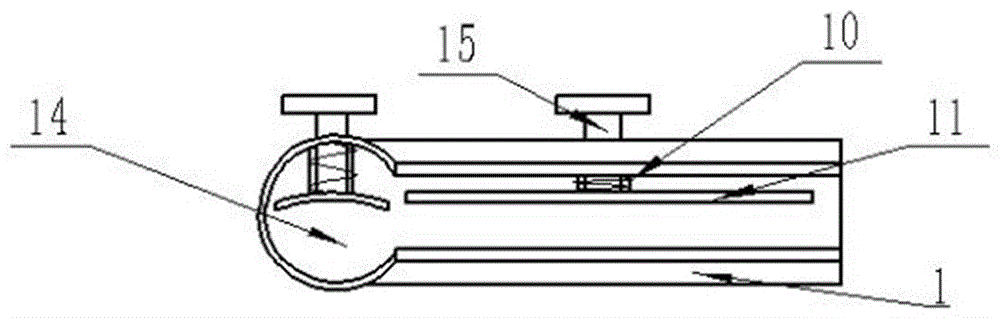

图2为脚手架的转角保护套中保护装置的结构示意图。

图3为脚手架的转角保护套中支撑装置的结构示意图。

图4为脚手架的转角保护套中固定半环管的结构示意图。

图中：1-L形夹套，2-转角孔，3-拉柄，4-支撑杆，5-固定半环管，6-折边，7-紧固螺钉，8-螺栓，9-夹紧圆板，10-弹簧，11-曲面压板，12-铰链，13-颗粒面，14-柱槽，15-拉杆。

具体实施方式

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

请参阅图1-4，一种脚手架的转角保护套，包括保护装置和支撑装置；所述保护装置设置有L形夹套1、柱槽14、转角孔2、拉杆15、曲面压板11、弹簧10和拉柄3；所述L形夹套1的材料为弹性材料，便于L形夹套1夹住脚手架转角处的水平连接杆，从而起到保护作用；所述柱槽14设置在L形夹套1的内侧，柱槽14用于放置脚手架转角处的水平连接杆；所述转角孔2设置在L形夹套1的转角处，转角孔2便于脚手架转角处的垂直支柱穿过，从而便于L形夹套1的安装；所述拉杆15有两个，分别垂直穿过L形夹套1两侧套的上侧壁；所述曲面压板11有两个，分别设置在两个拉杆15的下端头处，曲面压板11用于压紧在放入的脚手架转角处的连接杆上，从而使得L形夹套1紧固在脚手架转角处的连接杆上，充分发挥保护作用；所述弹簧10有两个，分别套在两个拉杆15上且弹簧10处于曲面压板11和L形夹套1之间，当使用L形夹套1夹住脚手架转角处的水平连接杆时，拉动拉杆15，使得曲面压板11向上压缩弹簧10，从而便于脚手架转角处的水平连接杆的进入，当L形夹套1夹在脚手架转角处的水平连接杆上时，放开拉杆15，在弹簧10的回弹力的作用下曲面压板11压紧脚手架转角处的水平连接杆；所述拉杆15的上端头设置有拉柄3，拉柄3便于用手拉动拉杆15；所述支撑装置设置有支撑杆4、铰链12、固定半环管5、折边6、紧固螺钉7、螺栓8、夹紧圆板9和颗粒面13；所述支撑杆4有两个，分别通过铰链12连接在L形夹套1两个侧套的下侧壁处，支撑杆4用于支撑脚手架转角处的连接杆，为其分担压力；所述固定半环管5有两个，分别设置在两个支撑杆4的下端头处，将两个固定半环管5套在脚手架转角处的下侧垂直支柱上，从而固定住支撑杆4的下端头，便于支撑杆4进行支撑；所述折边6设置在固定半环管5的两侧；所述紧固螺钉7有四个，分别穿过两个固定半环管5两侧的折边6，紧固螺钉7用于紧固住拼接在一起的固定半环管5，从而使其紧固在脚手架转角处的下侧垂直支柱上；所述螺栓8有两个，分别穿过两个固定半环管5下端的侧壁；所述夹紧圆板9有两个，分别设置在两个螺栓8的端头处，当脚手架转角处的下侧垂直支柱的直径小于固定半环管5的直径时，旋转螺栓8，使得夹紧圆板9夹紧在垂直支柱上，从而使得固定半环管5紧固在垂直支柱上；所述夹紧圆板9的端面设置有颗粒面13，颗粒面13用于增加夹紧圆板9与垂直支柱的侧壁接触摩擦力，防止固定半环管5滑动。

上面对本专利的较佳实施方式作了详细说明，但是本专利并不限于上述实施方式，在本领域的普通技术人员所具备的知识范围内，还可以在不脱离本专利宗旨的前提下做出各种变化。
