一种悬挂式垂直操作平台的制作方法

本实用新型涉及建筑施工技术领域，尤其是涉及一种悬挂式垂直操作平台。

背景技术：

随着近年国内建筑钢结构的大力发展，对于目前国内的建筑施工，建筑施工安全是建筑业的薄弱环节，特别是钢结构施工中，高空安全防护难度愈来愈大，根本原因就在于片面的追求利益最大化，忽略了安全防护。

现有的垂直操作平台，如采用搭设脚手架平台或焊接操作平台，施工时，将耗费过多的人力物力，对施工的进度不能起到有效的促进作用。搭设、焊接及拆除平台也带来了二次安全隐患。如采用爬梯挂设，爬梯只能承受少量的荷载，施工人员上下行走，是可行的，但如施工人员在爬梯上操作，就无法满足施工人员的安全。

在安全投入这项，如能通过合理的计划，标准化的施工，在保证安全的基础上，能节省安全施工成本。为此，针对目前国内单榀桁架、框架结构存在安全施工难度大、工作效率低、投入成本高等特点，设计出一种结构简单，标准化制作，重复利用，安全可靠性高的操作平台，就显得尤为必要。

技术实现要素：

本实用新型所要解决的技术问题是提供一种结构简单、低成本、高效率、安全性高、方便安拆的悬挂式操作平台。

本实用新型是这样实现的：

一种悬挂式垂直操作平台，包括若干操作框架，所述操作框架的顶部之间通过支撑梁固定连接，所述操作框架之间设有挂设空间，所述挂设空间位于所述支撑梁下方，所述操作框架呈笼状，由若干支撑立柱和若干支撑杆固定连接而成，所述支撑杆固定连接在所述支撑立柱之间。

进一步地，所述若干操作框架呈平行设置。

进一步地，所述操作框架呈长方体状，其包括四根所述的支撑立柱，所述支撑杆连接于相邻的支撑立柱之间。

进一步地，所述支撑杆位于所述支撑立柱的两端，所述支撑立柱之间还固定连接有若干连接杆，所述连接杆且沿所述支撑立柱呈上下若干层设置。

进一步地，每层所述连接杆围设成多边形状。

进一步地，所述连接杆与所述支撑立柱呈直角焊接连接。

进一步地，所述挂设空间两侧的操作框架上还设有若干连接梁，所述连接梁固定连接于相邻的两根支撑立柱之间，且位于所述每层连接杆之间。

进一步地，所述操作框架的顶部通过两根所述的支撑梁连接。

本实用新型与现有技术相比，有益效果在于：该操作平台通过支撑立柱和支撑杆的固定连接，形成呈笼状的操作框架，结构简单，制作成本低，操作框架通过支撑梁固定连接，设有挂设空间，可运用吊车将操作平台整体挂设于施工结构上，通过铁丝焊接等方式固定，安装拆除方便快捷，调节性强，可灵活应用于不同类型的结构上，解决了安装时作业人员垂直上下通道的问题，调整性强，不损伤构件母材，可循环使用，并有效降低经济成本投入，提高施工效率的同时也提高了施工安全性。

附图说明

图1：本实用新型实施例的结构示意图；

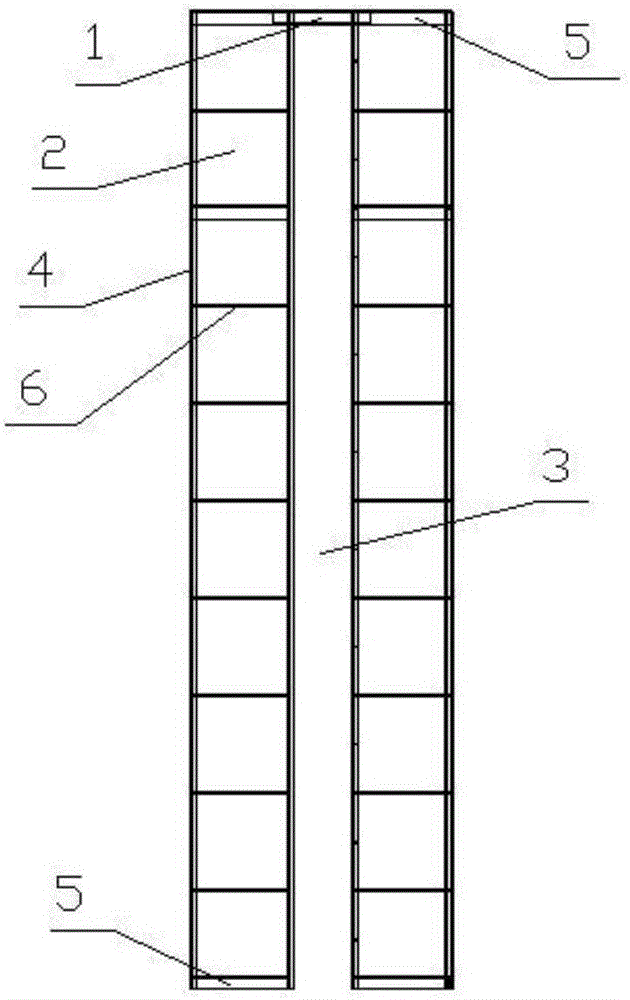

图2：图1实施例中的主视结构示意图；

图3：图1实施例中的侧视结构示意图。

图中：1-支撑梁 2-操作框架 3-挂设空间 4-支撑立柱 5-支撑杆 6-连接杆 7-连接梁

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。

如图1、图2、图3所示，为本实用新型一较佳实施例，该悬挂式垂直操作平台，包括若干操作框架2，操作框架2的顶部之间通过支撑梁1固定连接，操作框架2之间设有挂设空间3，挂设空间3位于支撑梁1下方，操作框架2呈笼状，由若干支撑立柱4和若干支撑杆5固定连接而成，支撑杆5固定连接在支撑立柱4之间。

该操作平台结构简单，制作成本低，实际安装中，通过吊机将操作平台通过挂设空间3挂设于施工结构平整处上，采用铁丝或焊接等方式固定，拆卸时可直接从施工结构上再次吊起拆除或更改所挂设位置，通过以上安装拆除方式可避免在搭设、焊接及拆除平台时对施工带来的二次安全隐患，同时确保拆除时不影响其它工序的施工，避免了大面积安全施工措施的搭设，减少脚手架、跳板等的投入，该操作平台在同一结构的吊装上，能节省时间达半天，可周转使用，不损伤母件，操作简单快捷，减少施工步骤，提高施工效率。

具体地，操作框架2平行设置，大大增加了工人可操作空间，增加工人的施工安全性，操作框架由支撑立柱4、支撑杆5、连接杆6和连接梁7组成，支撑立柱4和支撑杆5均采用L40*4角钢，操作框架2的顶部通过两根支撑梁1焊接固定，支撑梁1采用L20*5角钢，各连接件长度和宽度根据根据现场的实际情况可进行调节，以使操作框架2高度和宽度满足具体施工要求，大大增加了操作平台的可调节性及稳固性，连接杆6两端固定连接在支撑立柱4上，且沿支撑立柱4呈上下若干层设置，每层连接杆6围设成多边形状，且连接杆6与支撑立柱4呈直角焊接连接，增加了操作平台稳定性，每层连接杆6之间还设有连接梁7，作为上人爬梯踏步用，形成足够支撑荷载的支撑面，施工人员可通过所焊接的这些支撑面上下进行施工，每层连接杆6和连接梁7均为工人施工提供了安全可靠的着力点，保证施工安全性。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
