一种马赛克瓷砖高密度填缝装置的制作方法

本实用新型涉及一种填缝装置，尤其涉及一种马赛克瓷砖高密度填缝装置。

背景技术：

马赛克瓷砖也的是属于瓷砖的一个种类，它是一种特殊存在瓷砖，一般由数十块小块以上的小块砖组成粘在一张细网上，拼成一个相对的大瓷砖.它以小巧玲珑，色彩斑斓的特点被广泛使用于室内小面积地面，墙面和室外大小幅墙面和地面。马赛克瓷砖由于体积较小，可以作一些精美的拼图，以达到你想要的效果.如果你的浴室大，照明效果不错的话，可以选择用马赛克瓷砖来装饰，清洗肯定比其他瓷砖容易方便。

马赛克瓷砖贴好之后，因为缝隙较大，所以许多人会选择填缝，因此就有了马赛克瓷砖填缝装置，但目前的马赛克瓷砖填缝装置存在填缝效果不佳、填缝速度慢、自动化程度低的缺点，因此亟需研发一种填缝效果好、填缝速度快、自动化程度高的马赛克瓷砖高密度填缝装置。

技术实现要素：

（1）要解决的技术问题

本实用新型为了克服目前的马赛克瓷砖填缝装置存在填缝效果不佳、填缝速度慢、自动化程度低的缺点，本实用新型要解决的技术问题是提供一种填缝效果好、填缝速度快、自动化程度高的马赛克瓷砖高密度填缝装置。

（2）技术方案

为了解决上述技术问题，本实用新型提供了这样一种马赛克瓷砖高密度填缝装置，包括有第一滑轨、电动轮、拉线、第一滑块、电动吸盘、第二滑轨、第二滑块、第一支杆、第二支杆、第三支杆、移动框、齿条、第一电机、第一齿轮、第二齿轮、第四支杆、喷头、刷子、第一软管、电控阀、箱体、水泵、第五支杆、第二软管、转轴和搅拌叶片，第一滑轨上设有第一滑块，第一滑轨后方中间设有电动吸盘，第一滑轨前方左右两侧对称设有电动轮，电动轮上绕有拉线，拉线与第一滑块连接，第一滑块底部设有第二滑轨，第二滑轨上设有第二滑块，第二滑块右侧设有移动框，移动框内左右两壁对称设有齿条，移动框顶部和底部对称设有第四支杆，第四支杆末端均设有喷头，喷头后方均设有刷子，第二滑轨前方下部设有第一支杆与第二支杆，第二支杆在第一支杆下方，第二滑轨底端设有第三支杆，第一支杆右端安装有第一电机，第一电机后侧设有第一齿轮，第一齿轮在移动框内，第三支杆右端设有箱体，箱体内底部右侧设有水泵，移动框顶部的喷头通过第二软管与水泵连接，移动框底部喷头的通过第一软管与箱体底部连接，第一软管上设有电控阀，第二支杆右端设有第二齿轮，第二齿轮在移动框内，第二齿轮上设有第五支杆，第五支杆右端设有转轴，转轴上均匀设有搅拌叶片，搅拌叶片在箱体内。

优选地，还包括有第二电机，第五支杆右端与转轴之间还设有第二电机，第二电机左侧与第五支杆右端面固定连接，第二电机的输出轴底端与转轴顶端连接，第二电机为伺服电机，第二电机的形状为圆柱体形。

优选地，还包括有加强筋，第二滑轨与第三支杆之间设有加强筋，加强筋与第三支杆呈75°夹角，加强筋顶端与第二滑轨左侧顶部固定连接，加强筋底端与第三支杆顶部左侧固定连接，加强筋材质为Q235钢。

优选地，还包括有挡板，刷子左右两侧对称设有挡板，左侧挡板右端与刷子左侧面固定连接，右侧挡板左端与刷子右侧面固定连接，挡板与刷子侧面呈60°夹角，挡板的形状为长方体形，挡板的材质为天然橡胶。

优选地，还包括有把手，第一滑轨顶部左右两侧对称设置有把手，把手底端与第一滑轨顶部固定连接，把手是由PF酚醛塑料材质加温压铸成型，颜色标准大红，把手的形状为长方体形。

优选地，还包括有软垫，把手内顶部均设置有软垫，软垫左端与把手内左壁接触，软垫右端与把手内右壁接触，软垫的材质为塑胶，软垫的形状为长方体，软垫的厚度为1cm，软垫的长度为15cm，软垫的宽度为5cm。

优选地，还包括有单向阀，第二软管内设有单向阀，单向阀为气体不锈钢单向阀，单向阀由阀体、钢珠、钢珠座等元件组成，单向阀阀体用黄铜制造，单向阀垫圈材料为丁腈橡胶。

优选地，还包括有弹簧和小球，最底端的搅拌叶片的底部左右对称设有弹簧，弹簧底端均连接有小球，弹簧的劲度系数大，弹簧由弹性材料制作而成，小球为实心球，小球的颜色为红色。

优选地，还包括有吊扇，第一滑轨底部右侧设有吊扇，吊扇顶端与第一滑轨底部右侧固定连接，吊扇叶片的形状为椭圆形，吊扇叶片的材质为铝合金，吊扇的型号为MCF105，吊扇的额定电压为220V。

工作原理：当需要为马赛克瓷砖填缝时，工作人员将调配好的填缝剂倒入箱体，控制电动吸盘工作，将该装置吸附在所需填缝的墙壁上。然后控制水泵工作，水泵通过第二软管将填缝剂泵入移动框顶部喷头，喷头将填缝剂喷洒在刷子上，同时控制电控阀打开，填缝剂顺着第一软管流向移动框底部的喷头，喷头将填缝剂喷洒在刷子上，当两刷子上的填缝剂达到合适量时，控制水泵停止工作，并控制电控阀关闭。然后控制第一电机顺时针旋转，带动第一齿轮顺时针旋转，第一齿轮慢慢离开移动框内右侧齿条，使得推动移动框向下移动，当第一齿轮与移动框内左侧齿条啮合时，带动移动框向上移动，待第一齿轮与移动框内左侧齿条完全啮合时，控制第一电机逆时针旋转，使得推动移动框向下移动，当第一齿轮与移动框内右侧齿条啮合时，带动移动框向上移动，待第一齿轮与移动框内右侧齿条完全啮合时，控制第一电机顺时针旋转，如此反复，对该处马赛克瓷砖进行上下填缝。同时当第一齿轮顺时针旋转到与第二齿轮啮合时，带动第二齿轮顺时针转动一定角度，第二齿轮带动第五支杆向上移动一段距离，进而带动转轴向上移动一段距离，使得搅拌叶片向上移动一段距离，当第一齿轮逆时针旋转到与第二齿轮啮合时，带动第二齿轮逆时针转动一定角度，带动第五支杆向下移动一段距离，使得搅拌叶片向下移动一段距离，回到初始位置。如此反复，使得搅拌叶片持续上下移动，对箱体内的填缝剂进行搅拌，保证填缝剂的流动性，使其不易凝固，使得填缝效果更好。同时控制电动轮逆时针旋转，带动拉线逆时针旋转，通过拉线带动第一滑块右移动，进而带动第二滑轨向右移动，从而带动第二滑块向右移动，使得移动框向右移动，带动刷子向右移动。当第一滑块将与右侧电动轮接触时，控制电动轮顺时针旋转，带动第一滑块及其上装置向左移动，使得刷子向左移动。如此反复，实现对该处马赛克瓷砖的左右填缝。上下填缝与左右填缝配合，实现对该处马赛克瓷砖的高密度填缝。若工作途中刷子上的填缝剂量不够时，重复给刷子补充填缝剂的步骤。当这处马赛克瓷砖填缝完后，控制第一电机和第二电机停止工作，将电动吸盘吸附在另一处墙壁，然后重复以上步骤，如此反复，对整个马赛克瓷砖进行高效填缝。工作完毕后，控制电动吸盘停止吸附，将该装置放回原处。

因为还包括有第二电机，第五支杆右端与转轴之间还设有第二电机，第二电机左侧与第五支杆右端面固定连接，第二电机的输出轴底端与转轴顶端连接，第二电机为伺服电机，第二电机的形状为圆柱体形，在进行填缝时，控制第二电机旋转，进而带动转轴旋转，使得搅拌叶片旋转，对箱体内的填缝剂进行充分搅拌，保持填缝剂的流动性，提高了填缝效果。

因为还包括有加强筋，第二滑轨与第三支杆之间设有加强筋，加强筋与第三支杆呈75°夹角，加强筋顶端与第二滑轨左侧顶部固定连接，加强筋底端与第三支杆顶部左侧固定连接，加强筋材质为Q235钢，电动吸盘将该装置吸附在墙壁上时，加强筋可以分担重量，使得第二滑轨不会因为装置过重而断掉，提高了该装置的使用寿命。

因为还包括有挡板，刷子左右两侧对称设有挡板，左侧挡板右端与刷子左侧面固定连接，右侧挡板左端与刷子右侧面固定连接，挡板与刷子侧面呈60°夹角，挡板的形状为长方体形，挡板的材质为天然橡胶，挡板与刷子侧面呈60°夹角，挡板可以防止填缝剂往两侧流失，节约材料，节省成本。

因为还包括有把手，第一滑轨顶部左右两侧对称设置有把手，把手底端与第一滑轨顶部固定连接，把手是由PF酚醛塑料材质加温压铸成型，颜色标准大红，把手的形状为长方体形，把手可以方便工作人员携带该装置走动，减轻工作人员携带该装置的负担。

因为还包括有软垫，把手内顶部均设置有软垫，软垫左端与把手内左壁接触，软垫右端与把手内右壁接触，软垫的材质为塑胶，软垫的形状为长方体，软垫的厚度为1cm，软垫的长度为15cm，软垫的宽度为5cm，工作人员在提起该装置时，因为软垫较为柔软，可以保护工作人员的手不受坚硬把手的伤害。

因为还包括有单向阀，第二软管内设有单向阀，单向阀为气体不锈钢单向阀，单向阀由阀体、钢珠、钢珠座等元件组成，单向阀阀体用黄铜制造，单向阀垫圈材料为丁腈橡胶，当填缝剂泵入移动框顶部喷头时，有了单向阀的作用，使得填缝剂无法流回箱体，使得刷子补充填缝剂的周期更长，节省工作时间，提高工作效率，同时单向阀阀体用黄铜制造，使得单向阀坚固且耐用，垫圈材料为丁腈橡胶，使得单向阀密封性好，阻流效果更好。

因为还包括有弹簧和小球，最底端的搅拌叶片的底部左右对称设有弹簧，弹簧底端均连接有小球，弹簧的劲度系数大，弹簧由弹性材料制作而成，小球为实心球，小球的颜色为红色，当搅拌叶片旋转时，带动弹簧旋转，进而带动小球旋转，敲碎填缝剂内一些较大的沉淀物，提高填缝剂的质量，保证填缝效果。

因为还包括有吊扇，第一滑轨底部右侧设有吊扇，吊扇顶端与第一滑轨底部右侧固定连接，吊扇叶片的形状为椭圆形，吊扇叶片的材质为铝合金，吊扇的型号为MCF105，吊扇的额定电压为220V，在该装置工作时，控制吊扇工作，可以使马赛克瓷砖上的填缝剂更快干掉，同时吊扇可以给工作人员提供一个凉爽的工作环境。

（3）有益效果

本实用新型所提供的一种马赛克瓷砖高密度填缝装置，通过上下刷子相结合的方式，能够对纳塞克瓷砖进行高密度填缝，并达到了填缝效果好、填缝速度快、自动化程度高的效果，同时也设身处地的为工作人员着想，为工作人员提供一个舒适的工作环境，大大提高了工作效率，并节约了工作成本。

附图说明

图1为本实用新型的第一种主视结构示意图。

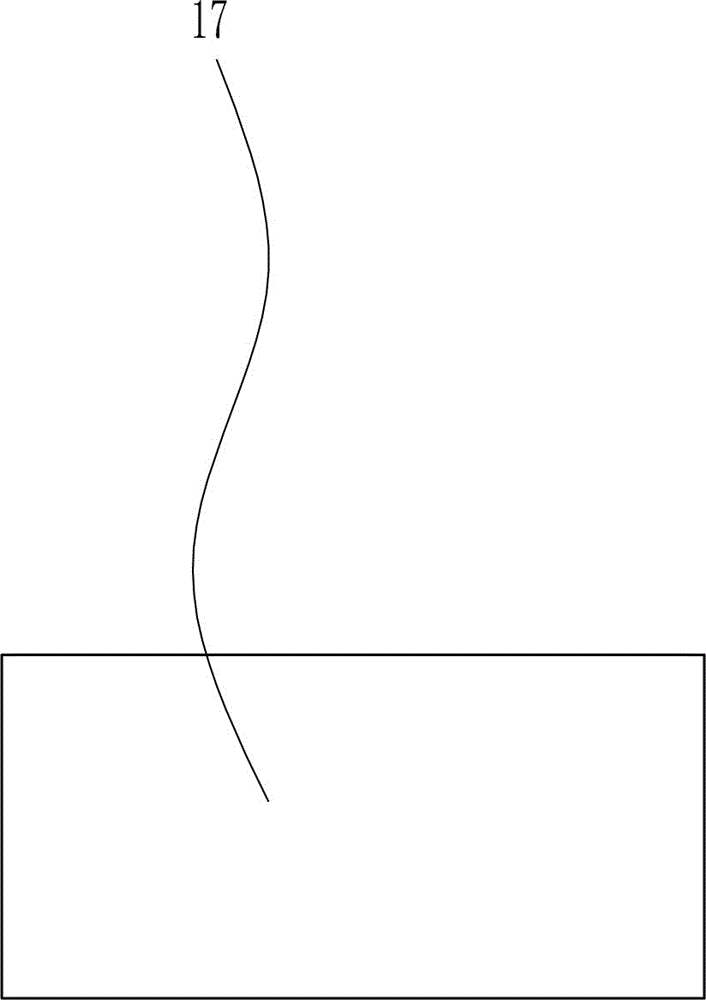

图2为本实用新型刷子的第一种俯视结构示意图。

图3为本实用新型的第二种主视结构示意图。

图4为本实用新型的第三种主视结构示意图。

图5为本实用新型刷子的第二种俯视结构示意图。

图6为本实用新型的第四种主视结构示意图。

图7为本实用新型的第五种主视结构示意图。

图8为本实用新型的第六种主视结构示意图。

图9为本实用新型的第七种主视结构示意图。

图10为本实用新型的第八种主视结构示意图。

附图中的标记为：1-第一滑轨，2-电动轮，3-拉线，4-第一滑块，5-电动吸盘，6-第二滑轨，7-第二滑块，8-第一支杆，9-第二支杆，10-第三支杆，11-移动框，12-齿条，13-第一电机，14-第一齿轮，15-第二齿轮，16-第四支杆，17-喷头，18-刷子，19-第一软管，20-电控阀，21-箱体，22-水泵，23-第五支杆，24-第二软管，25-转轴，26-搅拌叶片，27-第二电机，28-加强筋，29-挡板，30-把手，31-软垫，32-单向阀，33-弹簧，34-小球，35-吊扇。

具体实施方式

下面结合附图和实施例对本实用新型作进一步的说明。

实施例1

一种马赛克瓷砖高密度填缝装置，如图1-10所示，包括有第一滑轨1、电动轮2、拉线3、第一滑块4、电动吸盘5、第二滑轨6、第二滑块7、第一支杆8、第二支杆9、第三支杆10、移动框11、齿条12、第一电机13、第一齿轮14、第二齿轮15、第四支杆16、喷头17、刷子18、第一软管19、电控阀20、箱体21、水泵22、第五支杆23、第二软管24、转轴25和搅拌叶片26，第一滑轨1上设有第一滑块4，第一滑轨1后方中间设有电动吸盘5，第一滑轨1前方左右两侧对称设有电动轮2，电动轮2上绕有拉线3，拉线3与第一滑块4连接，第一滑块4底部设有第二滑轨6，第二滑轨6上设有第二滑块7，第二滑块7右侧设有移动框11，移动框11内左右两壁对称设有齿条12，移动框11顶部和底部对称设有第四支杆16，第四支杆16末端均设有喷头17，喷头17后方均设有刷子18，第二滑轨6前方下部设有第一支杆8与第二支杆9，第二支杆9在第一支杆8下方，第二滑轨6底端设有第三支杆10，第一支杆8右端安装有第一电机13，第一电机13后侧设有第一齿轮14，第一齿轮14在移动框11内，第三支杆10右端设有箱体21，箱体21内底部右侧设有水泵22，移动框11顶部的喷头17通过第二软管24与水泵22连接，移动框11底部喷头17的通过第一软管19与箱体21底部连接，第一软管19上设有电控阀20，第二支杆9右端设有第二齿轮15，第二齿轮15在移动框11内，第二齿轮15上设有第五支杆23，第五支杆23右端设有转轴25，转轴25上均匀设有搅拌叶片26，搅拌叶片26在箱体21内。

还包括有第二电机27，第五支杆23右端与转轴25之间还设有第二电机27，第二电机27左侧与第五支杆23右端面固定连接，第二电机27的输出轴底端与转轴25顶端连接，第二电机27为伺服电机，第二电机27的形状为圆柱体形。

还包括有加强筋28，第二滑轨6与第三支杆10之间设有加强筋28，加强筋28与第三支杆10呈75°夹角，加强筋28顶端与第二滑轨6左侧顶部固定连接，加强筋28底端与第三支杆10顶部左侧固定连接，加强筋28材质为Q235钢。

还包括有挡板29，刷子18左右两侧对称设有挡板29，左侧挡板29右端与刷子18左侧面固定连接，右侧挡板29左端与刷子18右侧面固定连接，挡板29与刷子18侧面呈60°夹角，挡板29的形状为长方体形，挡板29的材质为天然橡胶。

还包括有把手30，第一滑轨1顶部左右两侧对称设置有把手30，把手30底端与第一滑轨1顶部固定连接，把手30是由PF酚醛塑料材质加温压铸成型，颜色标准大红，把手30的形状为长方体形。

还包括有软垫31，把手30内顶部均设置有软垫31，软垫31左端与把手30内左壁接触，软垫31右端与把手30内右壁接触，软垫31的材质为塑胶，软垫31的形状为长方体，软垫31的厚度为1cm，软垫31的长度为15cm，软垫31的宽度为5cm。

还包括有单向阀32，第二软管24内设有单向阀32，单向阀32为气体不锈钢单向阀32，单向阀32由阀体、钢珠、钢珠座等元件组成，单向阀32阀体用黄铜制造，单向阀32垫圈材料为丁腈橡胶。

还包括有弹簧33和小球34，最底端的搅拌叶片26的底部左右对称设有弹簧33，弹簧33底端均连接有小球34，弹簧33的劲度系数大，弹簧33由弹性材料制作而成，小球34为实心球，小球34的颜色为红色。

还包括有吊扇35，第一滑轨1底部右侧设有吊扇35，吊扇35顶端与第一滑轨1底部右侧固定连接，吊扇35叶片的形状为椭圆形，吊扇35叶片的材质为铝合金，吊扇35的型号为MCF105，吊扇35的额定电压为220V。

工作原理：当需要为马赛克瓷砖填缝时，工作人员将调配好的填缝剂倒入箱体21，控制电动吸盘5工作，将该装置吸附在所需填缝的墙壁上。然后控制水泵22工作，水泵22通过第二软管24将填缝剂泵入移动框11顶部喷头17，喷头17将填缝剂喷洒在刷子18上，同时控制电控阀20打开，填缝剂顺着第一软管19流向移动框11底部的喷头17，喷头17将填缝剂喷洒在刷子18上，当两刷子18上的填缝剂达到合适量时，控制水泵22停止工作，并控制电控阀20关闭。然后控制第一电机13顺时针旋转，带动第一齿轮14顺时针旋转，第一齿轮14慢慢离开移动框11内右侧齿条12，使得推动移动框11向下移动，当第一齿轮14与移动框11内左侧齿条12啮合时，带动移动框11向上移动，待第一齿轮14与移动框11内左侧齿条12完全啮合时，控制第一电机13逆时针旋转，使得推动移动框11向下移动，当第一齿轮14与移动框11内右侧齿条12啮合时，带动移动框11向上移动，待第一齿轮14与移动框11内右侧齿条12完全啮合时，控制第一电机13顺时针旋转，如此反复，对该处马赛克瓷砖进行上下填缝。同时当第一齿轮14顺时针旋转到与第二齿轮15啮合时，带动第二齿轮15顺时针转动一定角度，第二齿轮15带动第五支杆23向上移动一段距离，进而带动转轴25向上移动一段距离，使得搅拌叶片26向上移动一段距离，当第一齿轮14逆时针旋转到与第二齿轮15啮合时，带动第二齿轮15逆时针转动一定角度，带动第五支杆23向下移动一段距离，使得搅拌叶片26向下移动一段距离，回到初始位置。如此反复，使得搅拌叶片26持续上下移动，对箱体21内的填缝剂进行搅拌，保证填缝剂的流动性，使其不易凝固，使得填缝效果更好。同时控制电动轮2逆时针旋转，带动拉线3逆时针旋转，通过拉线3带动第一滑块4右移动，进而带动第二滑轨6向右移动，从而带动第二滑块7向右移动，使得移动框11向右移动，带动刷子18向右移动。当第一滑块4将与右侧电动轮2接触时，控制电动轮2顺时针旋转，带动第一滑块4及其上装置向左移动，使得刷子18向左移动。如此反复，实现对该处马赛克瓷砖的左右填缝。上下填缝与左右填缝配合，实现对该处马赛克瓷砖的高密度填缝。若工作途中刷子18上的填缝剂量不够时，重复给刷子18补充填缝剂的步骤。当这处马赛克瓷砖填缝完后，控制第一电机13和第二电机27停止工作，将电动吸盘5吸附在另一处墙壁，然后重复以上步骤，如此反复，对整个马赛克瓷砖进行高效填缝。工作完毕后，控制电动吸盘5停止吸附，将该装置放回原处。

因为还包括有第二电机27，第五支杆23右端与转轴25之间还设有第二电机27，第二电机27左侧与第五支杆23右端面固定连接，第二电机27的输出轴底端与转轴25顶端连接，第二电机27为伺服电机，第二电机27的形状为圆柱体形，在进行填缝时，控制第二电机27旋转，进而带动转轴25旋转，使得搅拌叶片26旋转，对箱体21内的填缝剂进行充分搅拌，保持填缝剂的流动性，提高了填缝效果。

因为还包括有加强筋28，第二滑轨6与第三支杆10之间设有加强筋28，加强筋28与第三支杆10呈75°夹角，加强筋28顶端与第二滑轨6左侧顶部固定连接，加强筋28底端与第三支杆10顶部左侧固定连接，加强筋28材质为Q235钢，电动吸盘5将该装置吸附在墙壁上时，加强筋28可以分担重量，使得第二滑轨6不会因为装置过重而断掉，提高了该装置的使用寿命。

因为还包括有挡板29，刷子18左右两侧对称设有挡板29，左侧挡板29右端与刷子18左侧面固定连接，右侧挡板29左端与刷子18右侧面固定连接，挡板29与刷子18侧面呈60°夹角，挡板29的形状为长方体形，挡板29的材质为天然橡胶，挡板29与刷子18侧面呈60°夹角，挡板29可以防止填缝剂往两侧流失，节约材料，节省成本。

因为还包括有把手30，第一滑轨1顶部左右两侧对称设置有把手30，把手30底端与第一滑轨1顶部固定连接，把手30是由PF酚醛塑料材质加温压铸成型，颜色标准大红，把手30的形状为长方体形，把手30可以方便工作人员携带该装置走动，减轻工作人员携带该装置的负担。

因为还包括有软垫31，把手30内顶部均设置有软垫31，软垫31左端与把手30内左壁接触，软垫31右端与把手30内右壁接触，软垫31的材质为塑胶，软垫31的形状为长方体，软垫31的厚度为1cm，软垫31的长度为15cm，软垫31的宽度为5cm，工作人员在提起该装置时，因为软垫31较为柔软，可以保护工作人员的手不受坚硬把手30的伤害。

因为还包括有单向阀32，第二软管24内设有单向阀32，单向阀32为气体不锈钢单向阀32，单向阀32由阀体、钢珠、钢珠座等元件组成，单向阀32阀体用黄铜制造，单向阀32垫圈材料为丁腈橡胶，当填缝剂泵入移动框11顶部喷头17时，有了单向阀32的作用，使得填缝剂无法流回箱体21，使得刷子18补充填缝剂的周期更长，节省工作时间，提高工作效率，同时单向阀32阀体用黄铜制造，使得单向阀32坚固且耐用，垫圈材料为丁腈橡胶，使得单向阀32密封性好，阻流效果更好。

因为还包括有弹簧33和小球34，最底端的搅拌叶片26的底部左右对称设有弹簧33，弹簧33底端均连接有小球34，弹簧33的劲度系数大，弹簧33由弹性材料制作而成，小球34为实心球，小球34的颜色为红色，当搅拌叶片26旋转时，带动弹簧33旋转，进而带动小球34旋转，敲碎填缝剂内一些较大的沉淀物，提高填缝剂的质量，保证填缝效果。

因为还包括有吊扇35，第一滑轨1底部右侧设有吊扇35，吊扇35顶端与第一滑轨1底部右侧固定连接，吊扇35叶片的形状为椭圆形，吊扇35叶片的材质为铝合金，吊扇35的型号为MCF105，吊扇35的额定电压为220V，在该装置工作时，控制吊扇35工作，可以使马赛克瓷砖上的填缝剂更快干掉，同时吊扇35可以给工作人员提供一个凉爽的工作环境。

以上所述实施例仅表达了本实用新型的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本实用新型的保护范围。因此，本实用新型专利的保护范围应以所附权利要求为准。
