一种适用于建筑装修的伸缩抹墙滚筒的制作方法

本实用新型涉及装修用具，更具体的说是一种适用于建筑装修的伸缩抹墙滚筒。

背景技术：

在建筑装修装饰的过程中，需要对墙面进行粉刷，一般采用带长杆的滚筒来进行操作，然而一般的滚筒基本都是固定长度的杆体，无法自由调节杆长的高度，当需要在不同高度进行粉刷施工时，就比较麻烦，影响施工的效率，为此，本实用新型提出了一种适用于建筑装修的伸缩抹墙滚筒。

技术实现要素：

本实用新型主要解决的技术问题是提供一种适用于建筑装修的伸缩抹墙滚筒，通过独特的结构设置，抹墙滚筒的杆长可调，便于在不同高度的墙体上进行作业，便于施工人员的使用，提高工作效率，同时可收缩的结构便于工具的携带，具有很大的实用价值。

为解决上述技术问题，本实用新型涉及装修用具，更具体的说是一种适用于建筑装修的伸缩抹墙滚筒，包括手持端头、一级连接杆、紧定螺栓、二级连接杆、三级连接杆、支撑架、转轴和滚筒，通过独特的结构设置，抹墙滚筒的杆长可调，便于在不同高度的墙体上进行作业，便于施工人员的使用，提高工作效率，同时可收缩的结构便于工具的携带，具有很大的实用价值。

一级连接杆上设置有伸缩配合孔Ⅰ、伸缩配合槽Ⅰ、旋转配合槽Ⅰ、固定配合槽Ⅰ、顶紧弹簧Ⅰ和限位珰环Ⅰ，伸缩配合孔Ⅰ位于一级连接杆的内部。两个伸缩配合槽Ⅰ对称竖直设置在伸缩配合孔Ⅰ的孔壁上。旋转配合槽Ⅰ设置在一级连接杆内部的底端，并且与伸缩配合槽Ⅰ相连通。两个固定配合槽Ⅰ对称设置在伸缩配合孔Ⅰ的孔壁上，两个固定配合槽Ⅰ均位于旋转配合槽Ⅰ的上方，并且与旋转配合槽Ⅰ相连通。顶紧弹簧Ⅰ固定连接在旋转配合槽Ⅰ的底端。限位珰环Ⅰ设置在一级连接杆的底端。

二级连接杆上设置有伸缩配合孔Ⅱ、伸缩滑块、伸缩配合槽Ⅱ、旋转配合槽Ⅱ、顶紧弹簧Ⅱ、固定配合槽Ⅱ和限位珰环Ⅱ，伸缩配合孔Ⅱ位于二级连接杆的内部。两个伸缩滑块对称设置在二级连接杆的顶端的外壁上。两个伸缩配合槽Ⅱ对称竖直设置在伸缩配合孔Ⅱ的孔壁上。旋转配合槽Ⅱ设置在二级连接杆内部的底端，并且与伸缩配合槽Ⅱ相连通。两个固定配合槽Ⅱ对称设置在伸缩配合孔Ⅱ的孔壁上，两个固定配合槽Ⅱ均位于旋转配合槽Ⅱ的上方，并且与旋转配合槽Ⅱ相连通。顶紧弹簧Ⅱ固定连接在旋转配合槽Ⅱ的底端。限位珰环Ⅱ设置在二级连接杆的底端。

一级连接杆的上端通过紧定螺栓与手持端头固定连接，一级连接杆可在手持端头内调节移动。二级连接杆活动连接在一级连接杆的下端。三级连接杆活动连接在二级连接杆的下端。支撑架固定连接在三级连接杆的底端。转轴固定在支撑架上。滚筒活动设置在转轴上。

优选的，所述的手持端头上均布设置有摩擦球。

优选的，所述的二级连接杆的下端的结构与一级连接杆下端的结构相同。

优选的，所述的三级连接杆的顶端设置有对应与二级连接杆配合的滑块。

本实用新型一种适用于建筑装修的伸缩抹墙滚筒的有益效果为：

本实用新型一种适用于建筑装修的伸缩抹墙滚筒，通过独特的结构设置，抹墙滚筒的杆长可调，便于在不同高度的墙体上进行作业，便于施工人员的使用，提高工作效率，同时可收缩的结构便于工具的携带，具有很大的实用价值。

附图说明

下面结合附图和具体实施方法对本实用新型做进一步详细的说明。

图1为本实用新型的结构示意图。

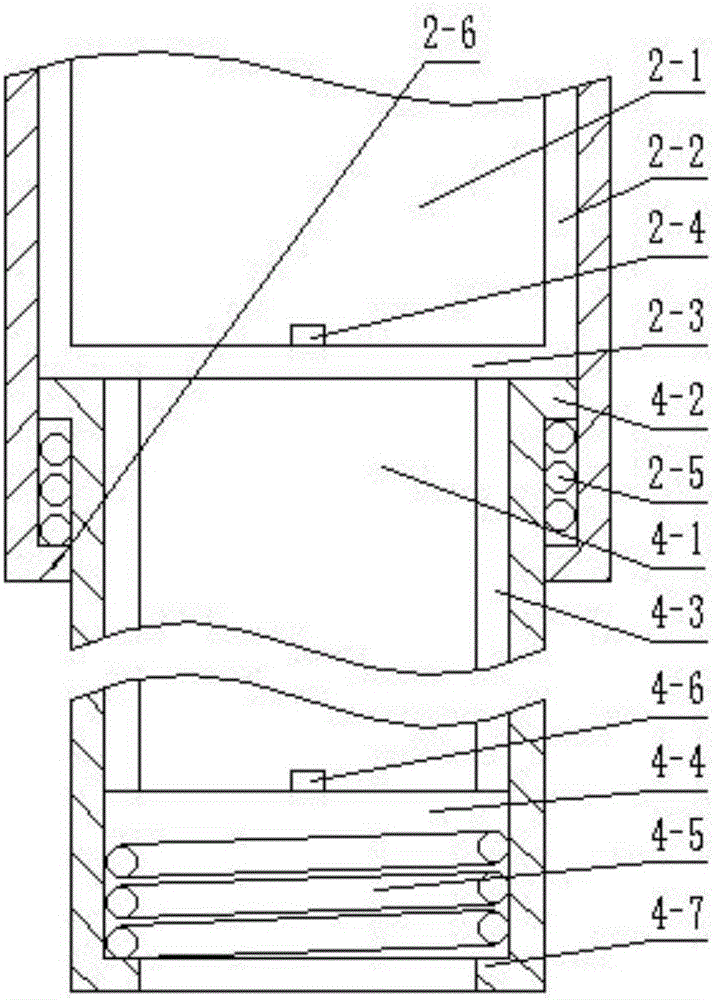

图2为本实用新型的一级连接杆2和二级连接杆4的连接结构示意图。

图3为本实用新型的一级连接杆2的下端的结构示意图。

图中：手持端头1；一级连接杆2；伸缩配合孔Ⅰ2-1；伸缩配合槽Ⅰ2-2；旋转配合槽Ⅰ2-3；固定配合槽Ⅰ2-4；顶紧弹簧Ⅰ2-5；限位珰环Ⅰ2-6；紧定螺栓3；二级连接杆4；伸缩配合孔Ⅱ4-1；伸缩滑块4-2；伸缩配合槽Ⅱ4-3；旋转配合槽Ⅱ4-4；顶紧弹簧Ⅱ4-5；固定配合槽Ⅱ4-6；限位珰环Ⅱ4-7；三级连接杆5；支撑架6；转轴7；滚筒8。

具体实施方式

实施例一：

一种适用于建筑装修的伸缩抹墙滚筒，参见图1-3：

一级连接杆2的上端通过紧定螺栓3与手持端头1固定连接，一级连接杆2可在手持端头1内调节移动；二级连接杆4活动连接在一级连接杆2的下端；三级连接杆5活动连接在二级连接杆4的下端；支撑架6固定连接在三级连接杆5的底端；转轴7固定在支撑架6上；滚筒8活动设置在转轴7上。

工作原理：在收缩状态下，人们可以拉动二级连接杆4，伸缩滑块4-2在伸缩配合槽Ⅰ2-2内由上到下移动至旋转配合槽Ⅰ2-3内，压紧顶紧弹簧Ⅰ2-5，当伸缩滑块4-2完全处于旋转配合槽Ⅰ2-3内的时候，伸缩滑块4-2可在旋转配合槽Ⅰ2-3内旋转，旋转90°之后，伸缩滑块4-2上移与固定配合槽Ⅰ2-4配合，顶紧弹簧Ⅰ2-5起到紧固的作用，至此，二级连接杆4展开完毕，同样的原理，通过拉动三级连接杆5，通过三级连接杆5顶端的滑块经由伸缩配合槽Ⅱ4-3与旋转配合槽Ⅱ4-4的配合移动，最终与固定配合槽Ⅱ4-6配合固定，顶紧弹簧Ⅱ4-5用于紧固结构，至此，三级连接杆5展开完毕，滚筒杆整体展开完毕。

在展开状态下，由上述步骤逆向操作，亦可实现滚筒杆由展开状态到收缩状态的动作。

优选的，所述的手持端头1上均布设置有摩擦球。

优选的，所述的二级连接杆4的下端的结构与一级连接杆2下端的结构相同。

优选的，所述的三级连接杆5的顶端设置有对应与二级连接杆4配合的滑块。

当然，上述说明并非对本实用新型的限制，本实用新型也不仅限于上述举例，本技术领域的普通技术人员在本实用新型的实质范围内所做出的变化、改型、添加或替换，也属于本实用新型的保护范围。
