一种建筑施工墙面水泥涂抹装置的制作方法

本实用新型一种建筑施工墙面水泥涂抹装置，涉及一种对室内建筑墙面进行水泥涂抹施工的装置，属于建筑施工设备领域。特别涉及一种能够使墙面水泥摊匀，提高水泥涂抹质量的装置。

背景技术：

目前，在建筑施工时的涂抹墙面基本采用人工涂抹，工作效率低，建筑工人会非常的劳累，随着工作时间的加长，涂抹的效率肯定会越来越低，而且由于身体的劳累，涂抹的质量也会有所下降，使墙面涂抹的不够均匀，美观，这种方法不仅效率低下，也消耗了太多的时间和精力，花费了更多的财力。且对于一定高度的墙面必然选择在高处进行施工，而在建筑工地上不安全因素较多，在较高处施工带有一定的危险性，在遇到较高的墙面时，人工无法触及处必然搭建支撑物，需要使用一定的人工与设备，这样在施工前和施工时会耗费不必要的时间，墙面涂抹的效果和工人的技术以及状态有关，具有很多不稳定性，若工人的技术有限或施工时状态不佳，都会导致施工的效果出现偏差，可能会出现墙面的涂抹不均匀等问题，现有的水泥涂抹装置，在使用的时候，一般是直接将水泥涂到墙面上后，使用振动平板振动，这种方式，墙面上的水泥，容易出凹凸不平的情况。影响墙体的美观。

技术实现要素：

为了改善上述情况，本实用新型一种建筑施工墙面水泥涂抹装置提供了一种能够使墙面水泥摊匀，提高水泥涂抹质量的装置。结构简单，方便使用。

本实用新型一种建筑施工墙面水泥涂抹装置是这样实现的：本实用新型一种建筑施工墙面水泥涂抹装置由主体固定装置、动力装置、摊匀装置和抹平装置组成，主体固定装置由移动架、连接口、底座、固定架、下移动套筒、电机安装架和上移动套筒组成，固定架置于底座上，电机安装架通过下移动套筒置于固定架上，移动架一端通过上移动套筒置于固定架上，固定架上置有连接口，动力装置由外轴承、传送皮带、动力轮、电机、转动轴和中空轮组成，电机置于电机安装架上，转动轴一端置于电机上，动力轮置于转动轴另一端上，中空轮通过外轴承置于移动架上，且通过传送皮带和动力轮相连接，摊匀装置由水泥摊匀板、凸台、安装孔、内轴承、拨片、水泥管和中空管组成，水泥摊匀板中部开有安装孔，中空管通过内轴承置于中空轮内，且置于水泥摊匀板上的安装孔内，水泥管一端和连接口相连接，水泥管另一端和中空管连通，拨片置于水泥摊匀板上，所述水泥摊匀板上拨片为阿基米德螺线结构分布，两个凸台分别置于水泥摊匀板上，抹平装置由固定板、下弧形固定架、固定套筒、弹簧、振动杆、碰撞板、 抹平板、固定扣、弧形板和上弧形固定架组成，固定板置于外轴承上，上弧形固定架一端置于固定板上，另一端置于抹平板上，下弧形固定架一端置于固定板上，另一端置于抹平板上，弹簧两端分别通过固定扣置于弧形板上，固定套筒置于弹簧中部，振动杆一端置于固定板上，另一端和固定套筒连接，碰撞板置于振动杆上。弧形板置于抹平板一侧上。

使用时，首先将外部的水泥进料管和水泥管连接起来，可以根据需要涂抹墙面的高度，分别调整上移动套筒和下移动套筒的位置，进而使水泥摊匀板符合需要的高度，水泥从水泥管进入到中空管内，然后从水泥摊匀板中部的安装孔喷出到建筑墙面上，电机通电，电机带动转动轴转动，转动轴带动动力轮转动，动力轮通过传送皮带带动中空轮转动，中空轮在外轴承内转动，进而带动水泥摊匀板转动，水泥摊匀板上的拨片将水泥摊匀在墙面上，所述水泥摊匀板上拨片阿基米德螺线结构的设计，能够使拨片更好的将水泥摊匀，人工推着底座整体前移的时候，水泥摊匀板一侧的抹平板，即可将水泥摊平在墙面上，所述弧形板的设计，能够使抹平板更好的工作，水泥摊匀板在旋转的过程中，会带动凸台转动，当凸台碰撞到碰撞板时，碰撞板带动振动杆振动，振动杆通过固定套筒带动弹簧中部凸起，弹簧拉伸，当凸台离开碰撞板后，弹簧在回复力的作用下，对抹平板背面进行击打，随着水泥摊匀板的不断旋转，水泥摊匀板上的凸台不断碰撞碰撞板，会使弹簧在一定的频率下不断击打抹平板，进而使抹平板产生振动，抹平板可以对下方的水泥进行不断振动，进而使水泥牢固的固定在墙面上，如此反复，即可将整个墙面进行水泥涂抹，所述上移动套筒和下移动套筒的设计，可以根据需要水泥摊匀板和抹平板的高度，对不同高度的墙面进行水泥抹平作业，达到能够通过振动使水泥涂抹的更加均匀，可以有效提高水泥的涂抹效率的目的。达到能够使墙面水泥摊匀，提高水泥涂抹质量的目的。

有益效果。

一、结构简单，方便实用。

二、成本低廉，易于推广。

三、够使墙面水泥摊匀，提高水泥涂抹质量。

附图说明

附图1为本实用新型一种建筑施工墙面水泥涂抹装置的结构示意图。

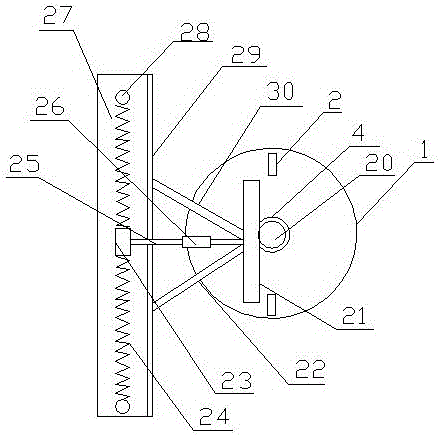

附图2为本实用新型一种建筑施工墙面水泥涂抹装置的抹平装置的结构示意图。

附图3为本实用新型一种建筑施工墙面水泥涂抹装置的水泥摊匀板的结构示意图。

附图中

其中零件为：水泥摊匀板（1），凸台（2），移动架（3），外轴承（4），安装孔（5），内轴承（6），传送皮带（7），动力轮（8），拨片（9），连接口（10），水泥管（11），底座（12），固定架（13），下移动套筒（14），电机安装架（15），电机（16），上移动套筒（17），转动轴（18），中空轮（19），中空管（20），固定板（21），下弧形固定架（22），固定套筒（23），弹簧（24），振动杆（25），碰撞板（26），抹平板（27），固定扣（28），弧形板（29），上弧形固定架（30）。

具体实施方式：

本实用新型一种建筑施工墙面水泥涂抹装置是这样实现的，使用时，首先将外部的水泥进料管和水泥管（11）连接起来，可以根据需要涂抹墙面的高度，分别调整上移动套筒（17）和下移动套筒（14）的位置，进而使水泥摊匀板（1）符合需要的高度，水泥从水泥管（11）进入到中空管（20）内，然后从水泥摊匀板（1）中部的安装孔（5）喷出到建筑墙面上，电机（16）通电，电机（16）带动转动轴（18）转动，转动轴（18）带动动力轮（8）转动，动力轮（8）通过传送皮带（7）带动中空轮（19）转动，中空轮（19）在外轴承（4）内转动，进而带动水泥摊匀板（1）转动，水泥摊匀板（1）上的拨片（9）将水泥摊匀在墙面上，所述水泥摊匀板（1）上拨片（9）阿基米德螺线结构的设计，能够使拨片（9）更好的将水泥摊匀，人工推着底座（12）整体前移的时候，水泥摊匀板（1）一侧的抹平板（27），即可将水泥摊平在墙面上，所述弧形板（29）的设计，能够使抹平板（27）更好的工作，水泥摊匀板（1）在旋转的过程中，会带动凸台（2）转动，当凸台（2）碰撞到碰撞板（26）时，碰撞板（26）带动振动杆（25）振动，振动杆（25）通过固定套筒（23）带动弹簧（24）中部凸起，弹簧（24）拉伸，当凸台（2）离开碰撞板（26）后，弹簧（24）在回复力的作用下，对抹平板（27）背面进行击打，随着水泥摊匀板（1）的不断旋转，水泥摊匀板（1）上的凸台（2）不断碰撞碰撞板（26），会使弹簧（24）在一定的频率下不断击打抹平板（27），进而使抹平板（27）产生振动，抹平板（27）可以对下方的水泥进行不断振动，进而使水泥牢固的固定在墙面上，如此反复，即可将整个墙面进行水泥涂抹，所述上移动套筒（17）和下移动套筒（14）的设计，可以根据需要水泥摊匀板（1）和抹平板（27）的高度，对不同高度的墙面进行水泥抹平作业，达到能够通过振动使水泥涂抹的更加均匀，可以有效提高水泥的涂抹效率的目的。达到能够使墙面水泥摊匀，提高水泥涂抹质量的目的。
