能调节的滚筒刷的制作方法

本实用新型涉及刷子，特别涉及一种能调节的滚筒刷。

背景技术：

滚筒刷是一种用于大面积涂料滚涂的工具，在日常的建筑装饰工程的大面积涂料滚涂时会经常使用到。目前大多数的滚筒刷滚筒的长度都是固定的，在粉刷的墙壁面积比较大的时候，需要使用长度较长的滚筒刷进行粉刷，在粉刷墙壁面积比较小的时候，需要使用长度较短的滚筒刷进行粉刷，所以针对不同的面积大小的墙壁需要准备多种规格的滚筒刷，才能便利快速的粉刷墙壁，再者针对墙壁的高低位置不同需要使用不同长度的滚筒刷进行工作，而大多数滚筒刷的长度都是固定的，使用十分不便。

技术实现要素：

针对现有技术的不足之处，本实用新型提供一种能调节的滚筒刷，它针对粉刷墙壁的面积大小，能够便捷的增加或者缩小滚筒的长度，粉刷更加便，同时在粉刷位置高低不同时，可以调节手持杆的长度，使用便捷。

为达到上述之目的本实用新型提供的技术方案是：一种能调节的滚筒刷，包括手持杆、调节装置和滚筒装置，所述调节装置安装在手持杆顶部，所述滚筒装置装配在调节装置内腔，所述手持杆包括固定杆和伸缩管，所述固定杆装配在伸缩管内腔，并且所述固定杆伸出伸缩管开口，所述调节装置包括装配杆和调节杆，所述调节杆为L形，所述调节杆横部设有导槽，所述装配杆底面安装在固定杆上，所述装配杆的两端卡装在导槽内，所述滚筒装置包括第一固定筒和第二固定筒，所述第一固定筒和第二固定筒之间装配有支筒。

进一步地，所述固定杆底部侧壁设有安装孔，所述安装孔开口向内翻边，所述安装孔中设有压簧，所述压簧两侧设有卡块，所述卡块伸出安装孔开口，所述伸缩管侧壁分布有与卡块相适配的卡孔。

进一步地，所述装配杆的两端侧壁均设有装配孔，所述装配孔开口向内翻边，所述装配孔中设有弹簧，所述弹簧两侧设有卡接块，所述卡接块伸出装配孔开口，所述导槽侧壁分布有与卡接块相适配的卡接孔。

进一步地，所述第一固定筒和第二固定筒外壁均设有第一转轴，所述调节杆竖部内壁设有装配槽，所述装配槽安装有轴承，所述第一转轴与轴承的内圈固定相连，所述第一固定筒内壁和支筒外壁设有与第一转轴相同的第二转轴，所述第二固定筒内壁和支筒内壁设有与第二转轴相适配的转动孔，并且所述转动孔内壁环绕有橡胶垫。

与现有技术相比，具有以下有益效果：

本实用新型对于不同高度的粉刷位置，可以方便的调节手持杆的长度，方便对不同高度的墙壁进行粉刷，在调节长度的时候，将卡块压进安装孔中，然后移动伸缩管，调节好长度后，所述卡块在压簧弹力作用下卡进卡孔中，将手持杆固定；再者针对粉刷墙壁面积的大小，能够方便的调节两调节杆之间的距离，方便支筒装配在滚筒装置上，延长滚筒装置的长度，使得滚筒刷一次能够粉刷更加的面积，大大提高了工作效率。

附图说明

图1为本实用新型结构示意图。

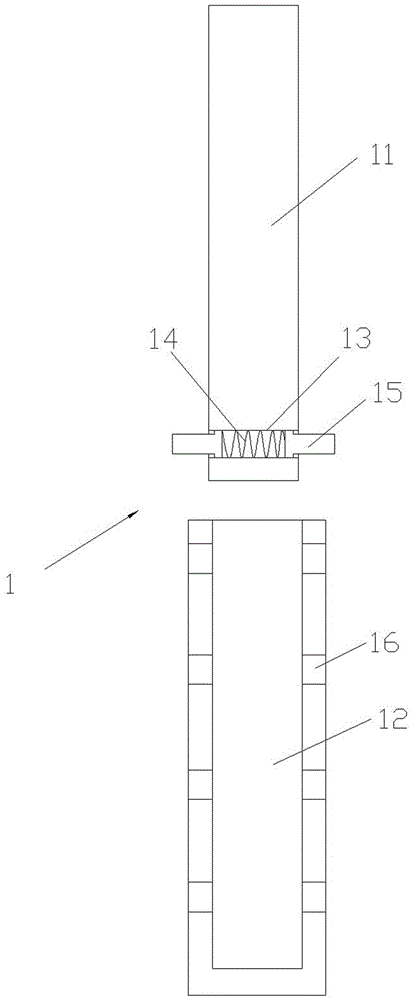

图2为本实用新型手持杆内部结构示意图。

图3为本实用新型装配杆结构示意图。

图4为本实用新型调节杆结构示意图。

图5为本实用新型滚筒装置结构示意图。

图6为本实用新型转动孔内部结构示意图。

下面结合附图对本实用新型作进一步的详细说明。

具体实施方式

如图1至图6所示，一种能调节的滚筒刷，包括手持杆1、调节装置2和滚筒装置3，所述调节装置2安装在手持杆1顶部，所述滚筒装置3装配在调节装置2内腔，所述手持杆1包括固定杆11和伸缩管12，所述固定杆11装配在伸缩管12内腔，并且所述固定杆11伸出伸缩管12开口， 所述固定杆11底部侧壁设有安装孔13，所述安装孔13开口向内翻边，所述安装孔13中设有压簧14，所述压簧14两侧设有卡块15，所述卡块15伸出安装孔13开口，所述伸缩管12侧壁分布有与卡块15相适配的卡孔16，对于不同高度的粉刷位置，可以方便的调节手持杆1的长度，方便对不同高度的墙壁进行粉刷，在调节长度的时候，将卡块15压进安装孔13中，然后移动伸缩管12，调节好长度后，所述卡块15在压簧14弹力作用下卡进卡孔16中，将手持杆1固定。

所述调节装置2包括装配杆21和调节杆22，所述调节杆22为L形，所述调节杆22横部设有导槽23，所述装配杆21底面安装在固定杆11上，所述装配杆21的两端卡装在导槽23内，所述滚筒装置3包括第一固定筒31和第二固定筒32，所述第一固定筒31和第二固定筒32之间装配有支筒33，针对粉刷墙壁面积的大小，能够方便的调节两调节杆22之间的距离，方便支筒33装配在滚筒装置3上，延长滚筒装置3的长度，使得滚筒刷一次能够粉刷更加的面积，大大提高了工作效率。

所述装配杆21的两端侧壁均设有装配孔24，所述装配孔24开口向内翻边，所述装配孔24中设有弹簧25，所述弹簧25两侧设有卡接块26，所述卡接块26伸出装配孔24开口，所述导槽23侧壁分布有与卡接块26相适配的卡接孔27，在调节滚筒装置3长度的时候，先将卡接块26压进装配孔24中，然后移动调节杆22，然后将支筒33装配在第一固定筒31和第二固定筒32之间，所述卡接块26在弹簧25弹力的作用下卡进卡接孔27中，将调节杆22和滚筒装置3固定。

所述第一固定筒31和第二固定筒32外壁均设有第一转轴34，所述调节杆22竖部内壁设有装配槽28，所述装配槽28安装有轴承29，所述第一转轴34与轴承29的内圈固定相连，所述第一固定筒31内壁和支筒33外壁设有与第一转轴34相同的第二转轴35，所述第二固定筒32内壁和支筒33内壁设有与第二转轴35相适配的转动孔36，所述滚筒装置3装配在轴承39上，能够便捷的转动，同时在装配支筒33后，所述支筒33卡装在第一固定筒31和第二固定筒32之间，能够很好的增加滚筒装置3的长度，增加粉刷的面积，并且所述转动孔36内壁环绕有橡胶垫37，能够增加第二转轴35与转动孔36之间的摩擦力，使得支筒33装配更加牢固。

最后应说明的是：以上实施例仅用以说明本实用新型的技术方案而非限制，尽管参照较佳实施例对本实用新型进行了详细说明，本领域的普通技术人员应当理解，可以对本实用新型的技术方案进行修改或者等同替换，而不脱离本实用新型技术方案的精神和范围，其均应涵盖在本实用新型的权利要求范围当中。
