阁楼伸缩楼梯的PVC扶手的制作方法

本实用新型涉及楼梯扶手领域，特别涉及一种阁楼伸缩楼梯的PVC扶手。

背景技术：

随着建筑行业的不断发展，住房资源的持续紧张，以及人们新型居住环境的需求，无论是小户型还是大户型复式阁楼的住房格局越来越受人们的青睐；一般主室和阁楼之间是通过楼梯联系起来，而楼梯会在一定程度上占用空间，尤其是小户型对空间的利用率需要提出更高的要求，因此可伸缩楼梯越来越受到人们欢迎，即使是对大户型复式阁楼来说，自动伸缩的楼梯充满科技感，对整个局势起到了先进的装饰氛围。

授权公告号为CN20494072U的中国专利公开了一种阁楼伸缩楼梯，改阁楼自动伸缩楼梯包括，镶嵌于阁楼口四边沿的固定架以及一端部活动连接与固定架上的伸缩梯，固定架与伸缩梯之间设有令伸缩可收折于固定架内的伸缩组件；进入阁楼时，放下伸缩梯，离开阁楼后收起伸缩梯，即增加了便利性又节约了空间；

现有技术的不足之处在于，伸缩楼梯在拉伸后形成楼梯时没有扶手，而一般阁楼与主室之间的高度差在1.8m~2.5m之间，人在上楼的过程中存在一定的安全隐患。

技术实现要素：

本实用新型的目的是提供一种阁楼伸缩楼梯的PVC扶手，其解决了伸缩扶梯没有扶手所带来的安全隐患问题。

本实用新型的上述技术目的是通过以下技术方案得以实现的：

一种阁楼伸缩楼梯的PVC扶手，包括侧架，所述侧架包括多个交叉件，所述交叉件和相邻的交叉件之间铰接，所述交叉件包括两个铰接的交叉杆，其特征是：包括摆杆、限位杆和扶手组件，所述交叉杆的铰接处为梯向铰接点，两个所述交叉件的铰接点为垂向铰接点，所述垂向铰接点自下而上分别为下垂向铰接点和上垂向交接点，两个相邻的所述梯向铰接点之间连接有伸缩杆，所述限位杆与所述伸缩杆连接，所述限位杆越过上垂向铰接点并垂直所述伸缩杆向上，所述限位杆的端部与扶手组件连接，所述摆杆的一端与所述下垂向铰接点铰接，另一端远离限位杆与扶手铰接。

采用上述结构，交叉件为拉环式伸缩楼梯的结构，伸缩杆的连接一方面可以增加伸缩楼梯的稳定性，另一方面给限位杆提供合适的固定位置，限位杆减少对用于伸缩的交叉件本身的影响；当伸缩楼梯从收缩状态时，上垂向铰接点和下垂向铰接点处于最远的状态，此时摆杆和驱动杆的铰接点处于最低的状态，此时扶手组件垂直于梯向铰接点的连线并收缩堆叠；当伸缩楼梯使用时，随着伸缩楼梯的拉伸，上垂向铰接点和下垂向铰接点的距离拉进，摆杆与扶手的交接点相对于限位杆向上移动，并且由于扶手组件与限位杆铰接连接，而限位杆位置固定，扶手只能绕限位杆与扶手的铰接点旋转，主动推动扶手组件旋转，直至扶手组件拼接为一整条完整的楼梯扶手并平行于梯向铰接点的连线，全程自动联动控制，操作简单，使用方便，极大的增加了伸缩楼梯的安全性，也增加了楼梯的装饰效果。

进一步优选为：所述上垂向铰接点处的所述交叉杆上设置有第一套筒，所述伸缩杆上设置有第二套筒，所述限位杆穿过第一套筒与第二套筒固定。

采用上述结构，以套筒的方式能有效的防止限位杆和交叉件之间产生干涉，并且套筒能更好的保持限位杆的垂向方向，且套筒易拆卸，增加了机构的互换性，便于拆装。

进一步优选为：所述扶手组件上设置有相互拼接的斜面。

采用上述结构，扶手在楼梯拉伸使用时，可以由于部分拉伸单元的拉伸程度不同而导致对应的扶手组件之间产生干涉或者存在较大拼接间隙，而斜面的设置可以有效的使得拼接更加紧密。

进一步优选为：所述扶手组件由PVC材料制成。

采用上述结构，PVC楼梯扶手具有天然木材的纹路、色彩；柔美光滑，质轻坚韧，硬度高，握钉力强；防潮防虫，抗腐蚀。与天然实木楼梯扶手相比，PVC扶手具有可定色、定尺寸加工，易一次性直接成形，并且其价格要低许多，具有极高的性价比。

进一步优选为：所述扶手组件的截面形状为蘑菇状。

采用上述结构，蘑菇状的扶手具有便于手握的弧面，在发生紧急情况时候能更方便的抓取。

综上所述，本实用新型具有以下有益效果：。

全程自动联动控制，操作简单，使用方便，极大的增加了伸缩楼梯的安全性，也增加了楼梯的装饰效果。

附图说明

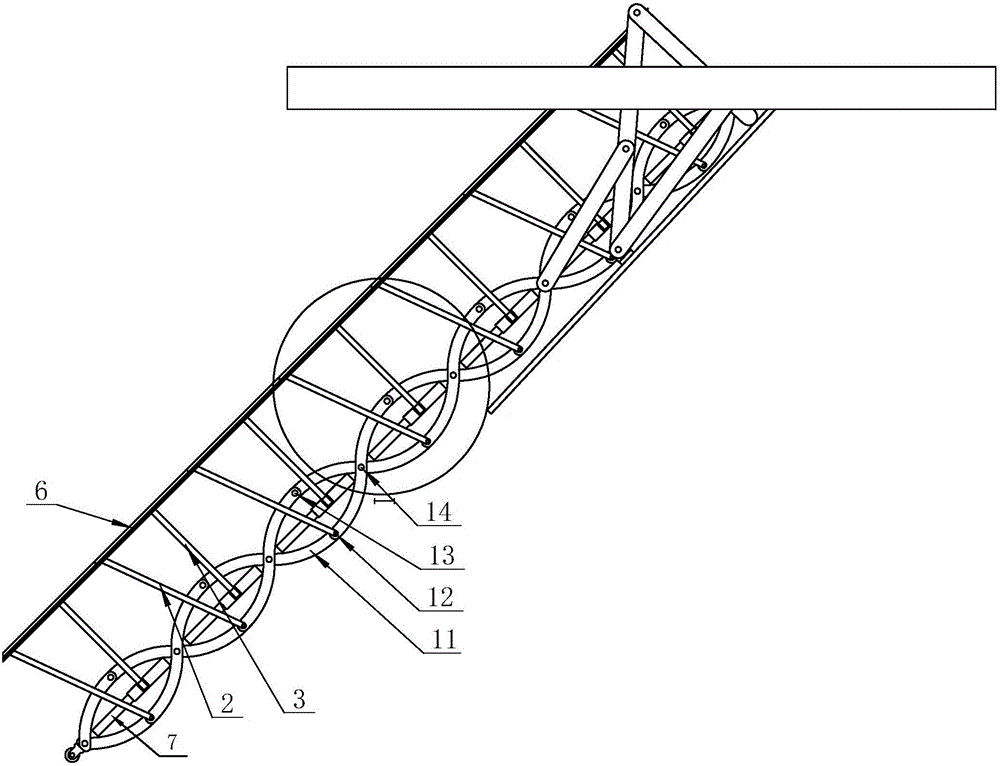

图1是本实施例的装在伸缩梯上的扶手整体结构示意图；

图2是本实施例的图1的侧视图；

图3是本实施例的单个单元扶手结构示意图；

图4是本实施例的扶手结构示意图；

图中，1.交叉件；2.摆杆；3.限位杆；6.扶手；11.交叉杆；12.下垂向铰接点，13.上垂向铰接点；14.梯向铰接点。

具体实施方式

以下结合附图对本实用新型作进一步详细说明。

本具体实施例仅仅是对本实用新型的解释，其并不是对本实用新型的限制，本领域技术人员在阅读完本说明书后可以根据需要对本实施例做出没有创造性贡献的修改，但只要在本实用新型的权利要求范围内都受到专利法的保护。

实施例1：阁楼伸缩楼梯的PVC扶手6，如图1-3所示，包括侧架，侧架包括多个交叉件1，交叉件1和相邻的交叉件1之间铰接，交叉件1包括两个铰接的交叉杆11，交叉杆11的铰接处为梯向铰接点14，两个交叉件1的铰接点为垂向铰接点，垂向铰接点自下而上分别为下垂向铰接点12和上垂向交接点，伸缩梯通过控制各铰接点的距离实现了楼梯的伸缩；两个相邻的梯向铰接点14之间连接有伸缩杆，伸缩杆起到加固伸缩架以及作为固定支点的作用，垂直铰接点处的交叉杆11上设置有第一套筒，伸缩杆上设置有第二套筒，限位杆3穿过第一套筒与第二套筒固定；限位杆3的端部与扶手组件6连接，摆杆2的一端与下垂向铰接点12铰接，另一端远离限位杆与扶手铰接；扶手组件6上设置有相互拼接的斜面。

当伸缩楼梯从收缩状态时，上垂向铰接点13和下垂向铰接点12处于最远的状态，此时摆杆2和驱动杆的铰接点处于最低的状态，此时扶手6组件垂直于梯向铰接点14的连线并收缩堆叠；当伸缩楼梯使用时，随着伸缩楼梯的拉伸，上垂向铰接点13和下垂向铰接点12的距离拉进，摆杆2与扶手6的交接点相对于限位杆3向上移动，并且由于扶手6组件与限位杆3铰接连接，而限位杆3位置固定，扶手6只能绕限位杆3与扶手6的铰接点旋转，主动推动扶手6组件旋转，直至扶手6组件拼接为一整条完整的楼梯扶手6并平行于梯向铰接点14的连线，全程自动联动控制，操作简单，使用方便，极大的增加了伸缩楼梯的安全性。
