地板安装底座的制作方法

本实用新型涉及地板铺装技术领域，特别是涉及一种地板安装底座。

背景技术：

木塑地板是用木塑复合材料制成的地板，拥有和木材一样的加工特性，使用普通的工具即可锯切、钻孔、上钉，非常方便，可以像普通木材一样使用。同时具有木材的木质感和塑料的耐水防腐特性，使得它成为一种性能优良并十分耐用的室外防水防腐建材。

一般地，安装木塑地板时，通常是先将地板安装底座固定在地面上、再将地板的支撑部件(俗称龙骨)固定在地面上，再将长条矩形的地板铺设于龙骨上，然后用螺钉将地板固定在龙骨上。

由于传统的地板安装底座一般具有统一的高度，安装时，较难保证各个地板安装底座露出地面高度的一致性，易导致地板安装不平。而且，由于传统的地板安装底座上的锁扣一般都是通过插接或一体成型固定在地板安装底座上的，即地板安装底座固定后，锁扣的位置便也被固定住，将地板安装底座固定在地面时，由于一根龙骨需要与多个地板安装底座固定，因此需要保证各个地板安装底座的安装精度，安装难度较大。此外，由于采用锁扣连接，两根龙骨连接处容易出现晃动，造成龙骨框架结构不稳定。

技术实现要素：

基于此，针对上述问题，有必要提供一种地板安装底座，能够方便调整高度以避免地板安装不平，同时降低安装难度。

一种地板安装底座，包括：

固定座，所述固定座具有第一螺接部；

连接件，具有与所述第一螺接部配合的第二螺接部，所述第二螺接部与所述第一螺接部螺合连接，所述连接件远离所述固定座的表面开设有通孔；

托板，设置有L型挡板及锁扣，所述锁扣与所述挡板形成用于固定龙骨的安装槽，所述挡板的两侧边上分别开设有用于固定龙骨的第一固定孔，所述托板远离所述锁扣的表面设置有卡钩，所述卡钩插设于所述通孔内并钩合于所述通孔侧壁。

在其中一个实施例中，所述锁扣上设置有第二固定孔。

在其中一个实施例中，所述托板上开设有插槽，所述锁扣设置有插脚，所述插脚插设于所述插槽。

在其中一个实施例中，所述插槽的两侧均设置有导柱。

在其中一个实施例中，还包括支撑座，所述固定座与所述支撑座固定连接。

在其中一个实施例中，所述支撑座包括支撑板及与所述支撑板一体成型的支撑套，所述固定座穿设于所述支撑套后固定于所述支撑板上。

在其中一个实施例中，所述连接件包括连接板及设置于所述连接板上的连接管，所述连接管上具有所述第二螺接部，所述连接板上开设有所述通孔。

在其中一个实施例中，所述连接板的外周设置有缺口。

在其中一个实施例中，还包括加长件，所述加长件的两端分别与所述固定座的所述第一螺接部及所述连接件的所述第二螺接部连接。

在其中一个实施例中，所述加长件的表面设置有凸条。

上述地板安装底座，通过设置有相互螺合连接的固定座及连接件，可以方便调整地板安装底座的高度，使各地板安装底座之间高度一致，以避免地板安装不平；而且，由于连接件与托板之间旋转连接，通过调整锁扣与连接件之间的角度，可以降低地板安装底座的安装精度，降低安装难度；此外，由于两根龙骨的连接处通过L型挡板连接，可以提高龙骨之间的衔接强度，提高龙骨框架的强度。

附图说明

图1为本实用新型一实施例的地板安装底座的结构示意图；

图2为图1所示的地板安装底座的爆炸结构示意图；

图3为图1所示的地板安装底座另一视角的爆炸结构示意图；

图4为图1所示的加长件的结构示意图。

具体实施方式

为使本实用新型的上述目的、特征和优点能够更加明显易懂，下面结合附图对本实用新型的具体实施方式做详细的说明。在下面的描述中阐述了很多具体细节以便于充分理解本实用新型。但是本实用新型能够以很多不同于在此描述的其它方式来实施，本领域技术人员可以在不违背本实用新型内涵的情况下做类似改进，因此本实用新型不受下面公开的具体实施的限制。

需要说明的是，当元件被称为“固定于”另一个元件，它可以直接在另一个元件上或者也可以存在居中的元件。当一个元件被认为是“连接”另一个元件，它可以是直接连接到另一个元件或者可能同时存在居中元件。本文所使用的术语“垂直的”、“水平的”、“左”、“右”以及类似的表述只是为了说明的目的，并不表示是唯一的实施方式。

除非另有定义，本文所使用的所有的技术和科学术语与属于本实用新型的技术领域的技术人员通常理解的含义相同。本文中在本实用新型的说明书中所使用的术语只是为了描述具体的实施方式的目的，不是旨在于限制本实用新型。本文所使用的术语“及/或”包括一个或多个相关的所列项目的任意的和所有的组合。

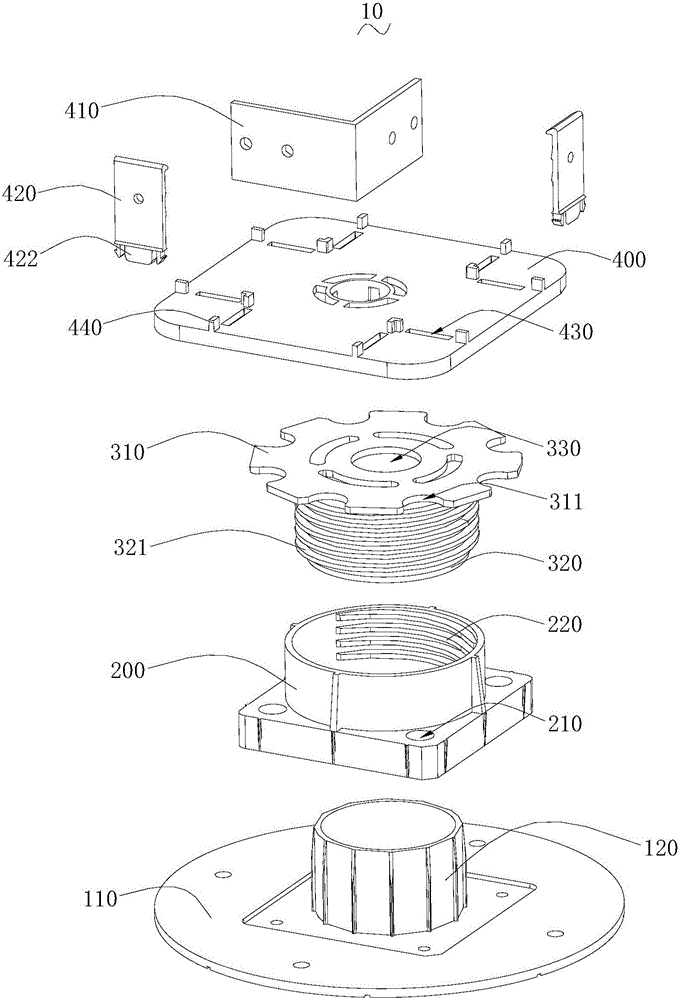

请参阅图1与图2，其分别为本实用新型一实施例中地板安装底座的结构示意图及爆炸图。

地板安装底座10包括支撑座100、固定座200、连接件300及托板400，支撑座100用于固定在地面上，固定座200与支撑座100固定连接，连接件300与固定座200连接，托板400与连接件300连接。

请参阅图2，所述支撑座100包括支撑板110及与所述支撑板110一体成型的支撑套120，所述固定座200穿设于所述支撑套120后固定于所述支撑板110。具体地，支撑板为圆形结构，其表面积大于固定座的表面积，以增加地板安装底座10与地面的接触面积而减小压强，以降低地面下陷的可能性。在本实施例中，支撑座100通过螺钉固定在地面上。

请继续参阅图2，所述固定座200上设置有安装孔210，所述固定座200通过所述安装孔210与支撑座100固定，例如，通过螺钉穿过固定座200的安装孔210及支撑板110将地板安装底座10固定在水泥等硬质地面上。具体地，所述安装孔210为四个，四个所述安装孔210位于所述固定座200的端角处。

请继续参阅图2，所述固定座200具有第一螺接部220，所述连接件300具有与所述第一螺接部220配合的第二螺接部321，所述第一螺接部220与所述第二螺接部321螺合连接。在本实施例中，固定座200具有第一螺接部220的一端为圆筒状，第一螺接部220为设置于固定座200内部的内螺纹结构，第二螺接部321为外螺纹。通过在固定座200及连接件300上分别设置第一螺接部220及第二螺接部321，可以方便调节固定座200及连接件300之间相互螺合的高度，进而调整地板安装底座10的高度，从而使各地板安装底座10之间高度一致，以避免地板安装不平。

当地板的安装高度需要距离地面较高时，请一并参阅图4，地板安装底座10还包括加长件500，所述加长件500的两端分别与所述固定座的所述第一螺接部120及所述连接件300的所述第二螺接部321连接。加长件500的两端分别与所述固定座200的所述第一螺接部220及所述连接件300的所述第二螺接部321连接。具体地，加长件500的两端分别具有与第一螺接部220配合的第三螺接部510及与第二螺接部321配合的第四螺接部520，第三螺接部510与第一螺接部220螺合连接，第四螺接部510与第二螺接部321螺合连接。在本实施例中，第三螺接部510为外螺纹结构，第四螺接部520为内螺纹结构。需要说明的是，根据具体的设计需要，加长件500可以为多个。

请参阅图4，在本实施例中，加长件500的表面设置有凸条530，通过设置凸条530，不仅可以方便调整加长件500与固定座200及连接件300之间螺合的高度，而且可以增加加长件500的机械强度，增加加长件500的承载能力。

请参阅图2，所述连接件300包括连接板310及设置于所述连接板310上的连接管320，所述连接管320上设置有所述第二螺接部321。进一步地，为了方便调整连接件300与固定座200之间的螺合高度，请参阅图2，连接板310的外周设置有缺口311，以方便对连接板310进行旋转，进而调整连接件300与固定座200之间的螺合高度。

请参阅图1，托板400上设置有L型挡板410及锁扣420，所述锁扣420与所述挡板410形成用于固定龙骨(图未示)的安装槽401，所述挡板410的两侧边上分别开设有用于固定龙骨的第一固定孔411，安装时，将龙骨卡于挡板410与锁扣420形成的安装槽401内，使两根龙骨分别与挡板410的两侧边抵持，且两根龙骨的连接处位于挡板410的转角处，再通过螺钉穿设第一固定孔411完成两龙骨的衔接。由于两根龙骨的连接处通过L型挡板连接，可以提高龙骨之间的衔接强度，提高龙骨框架的强度。为了使龙骨更加牢固地固定在地板安装底座上，所述锁扣420上设置有第二固定孔421，螺钉穿设锁扣420的固定孔421固定在龙骨内，可以使龙骨更加牢固地固定在地板安装底座上。

请参阅图2，所述托板400上开设有插槽430，所述锁扣420设置有插脚422，所述插脚422插设于所述插槽430。具体地，所述托板400上设置有若干相同的插槽430，通过设置插槽430及插脚422，可以方便调整锁扣420插入托板400上的位置，以使锁扣420适应不同方向的龙骨。在本实施例中，托板400的各个端角均设置有两插槽430，两插槽430相互垂直，锁扣420可插入任一插槽430内，以提高托板400的适用性。

请参阅图2，所述插槽430的两侧均设置有导柱440，挡板410与导柱440抵接，通过设置导柱440，可以方便将挡板410固定在托板400上，同时还可提高龙骨与托板的接触面积，以提高龙骨在地板安装底座10的固定强度。

请一并参阅图2及图3，所述托板400远离所述锁扣420的表面设置有卡钩450，所述连接件300上开设有通孔330，具体地，连接板310上开设有通孔330，所述卡钩450插设于所述通孔330内并钩合于所述通孔330侧壁，以使所述托板400与所述连接件300旋转连接，这样，可以方便调整锁扣310与连接件300之间的角度，即锁扣310与龙骨之间的角度，避免传统地板安装底座固定时由于不可避免的误差而使锁扣与龙骨之间存在偏差，进而影响龙骨的固定，即，各地板安装底座10之间的位置存在较小的偏差时，可以无需将地板安装底座拆卸后重新固定，降低了安装难度。

进一步地，通孔330为圆形，以便于卡钩450在通孔330内旋转。具体地，所述卡钩450为多个，多个所述卡钩450均匀分布。在本实施例中，卡钩450为四个，四个卡钩450均匀分布围成圆形。

上述地板安装底座10，通过设置有相互螺合连接的固定座200及连接件300，可以方便调整地板安装底座10的高度，使各地板安装底座10之间高度一致，以避免地板安装不平；而且，由于连接件300与托板400之间旋转连接，通过调整锁扣420与连接件300之间的角度，可以降低地板安装底座的安装精度，降低安装难度；此外，由于两根龙骨的连接处通过L型挡板410连接，可以提高龙骨之间的衔接强度，提高龙骨框架的强度。
