单元式幕墙与主体结构连接的连接件的制作方法

本实用新型涉及建筑装饰领域，尤其是涉及一种单元式幕墙与主体结构连接的连接件。

背景技术：

单元式幕墙在现代高层建筑中应用越来越多，在单元式幕墙施工中，单元板块的单个体量大，结构安全要求高，从而使单元幕墙板块与主体结构的连接成为施工中的重点，也是难点。

传统的单元板块与主体结构的连接是采用钢挂件、限位钢板与不锈钢调节螺栓配合使用，这种做法的缺点是：(1)施工精度低，安装难度相对较大，结构受力及力的传递性能相对较差，因此结构安全性能降低；(2)在施工中采用单个调节螺栓对单元板块进行安装位置调节，在调节过程中较为困难；(3)由于施工过程中安装难度较大，安装精度较低，调节不方便，从而造成施工进度慢，工期延长，人工成本增加。

技术实现要素：

本实用新型要解决的技术问题是提供一种使单元式幕墙板块简便地安装在主体结构上的连接件，具有安装省时省力、安全性能高、可实现单元式幕墙的安装位置精准调整的特点。

为了解决上述技术问题，本实用新型提供一种单元式幕墙与主体结构连接的连接件，包括使用时一端固定在建筑物主体结构上的钢板，所述钢板的另一端横向设置两个间距排布的上下贯通的T型卡槽，在所述钢板上设置两个与其垂直的定位用螺杆，所述螺杆上段的平滑段可转动地插置在钢板上的通孔内，所述螺杆位于所述T型卡槽的外侧；两根所述螺杆之间螺纹连接有水平调位块；两块用于固定单元式幕墙的T型挂件的首端由上至下适配地插入所述T型卡槽，所述T型挂件的底端与所述水平调位块上表面紧密接触。

作为优选方式，所述钢板的上表面设置有两条与钢板垂直的用于加强钢板受力的钢肋板。

作为优选方式，所述钢肋板是镀锌钢肋板。

作为优选方式，所述T型挂件或水平调位块是铝合金材料所制。

作为优选方式，两块所述T型挂件的尾端通过多个螺栓固定在单元式幕墙左右两侧的钢立柱上。

作为优选方式，所述T型挂件的尾端设置两排螺栓。

作为优选方式，所述钢板通过多个化学锚栓固定于主体结构上。

本实用新型涉及一种单元式幕墙与主体结构连接的连接件，与现有设计相比，其优点在于：首先，连接在单元式幕墙立柱上的T型挂件直接插置于固定在主体结构上的钢板上，即可将单元式幕墙固定在主体结构上，安装简单，提高了安装效率，维修方便，降低了人工成本，缩短了工期。其次，固定在左右拼接的单元式幕墙相邻立柱上的两个T型挂件的底端放置于水平调位块上，并通过调节水平调位块的高度即可调节单元式幕墙的高度，操作方便，精度高。

另外，由于本实用新型连接件采用铝合金挂件，可提高连接件的受力特性和安全性能，提高施工精度。

附图说明

图1为本实用新型单元式幕墙与主体结构连接的连接件立体图。

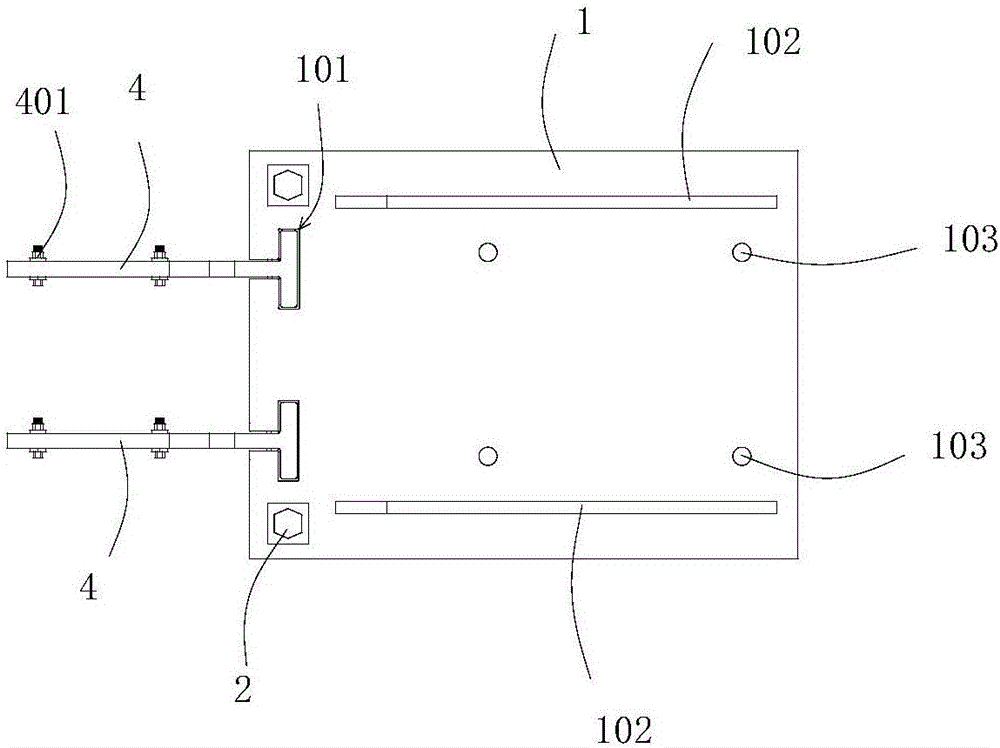

图2为本实用新型单元式幕墙与主体结构连接的连接件俯视图。

图3为本实用新型单元式幕墙与主体结构连接的连接件正视图。

图4为本实用新型单元式幕墙与主体结构连接的连接件侧视图。

附图标记如下：

1-钢板、101-T型卡槽、102-钢肋板、2-螺杆、3-水平调位块、301-凹槽、4-T型挂件。

具体实施方式

本实用新型用于建筑装饰领域，尤其是涉及一种单元式幕墙与主体结构连接的连接件，如图1-4所示，包括平板状的钢板1，在钢板1的一端横向设置两个间距排布的上下贯通的T型卡槽101，在钢板1上两个T型卡槽101的外侧分别设置有两个定位用不锈钢螺杆2，螺杆2上端的平滑段垂直地插至于钢板1上的通孔内，并可以在通孔内旋转，两根螺杆2下端的螺纹段螺纹连接有水平调位块3；两块用于固定单元式幕墙的T型挂件4的首端由上至下适配地插入T型卡槽101，且T型挂件4的底端与水平调位块3上表面平齐、紧密接触。优选地，在钢板1的上表面设置两条与钢板1垂直的镀锌钢肋板102，用于加强钢板受力；T型挂件4或水平调位块3是铝合金材料所制，取材方便、极易推广。

现场施工时，钢板1的一端固定在建筑物主体结构上，可通过多个化学锚栓103固定，安全稳固，也可以采用植筋等本领域常用手段方式固定。每个T型挂件4的尾端通过多个螺栓401固定在单元式幕墙一侧的立柱上，当单元式幕墙是双层幕墙时，则T型挂件4尾端需要设置两排螺栓401，以固定双层单元式幕墙的内外层幕墙；将连接在单元式幕墙左侧和右侧的两个T型挂件4的首端分别穿入相对应的钢板1的T型卡槽101，适配地卡置于T型卡槽101内，即可将独立的单元式幕墙固定在主体结构上，安装步骤简单，省时省力。

当需要多块单元式幕墙左右拼接固定时，将连接在左侧单元式幕墙右侧立柱上的T型挂件4和连接在右侧单元式幕墙左侧立柱上的T型挂件4分别插至于同一个钢板1上的左侧T型卡槽101和右侧T型卡槽101内，即可同时将左右两块单元式幕墙固定在主体结构上；左右两侧的T型挂件4的底端自然放置于水平调位块3的上表面，若左右两侧单元式幕墙存在高度差，则可以旋转左侧或右侧的螺杆2，通过调节水平调位块3的高度，实现左右侧单元式幕墙高度的调节，此种方法可以提高施工精度，在快速安装的前提下，保证了幕墙整体的美观性。
