一种手摇式小型水泥搅拌机构的制作方法

本实用新型涉及建筑设备技术领域，具体为一种手摇式小型水泥搅拌机构。

背景技术：

水泥搅拌机又称混凝土搅拌机，是用来把水泥、砂石骨料和水混合并拌制成混凝土混合料的机械，主要由拌筒、加料和卸料机构、供水系统、原动机、传动机构、机架和支承装置等组成。但是传统的水泥搅拌机往往体积较大，不仅不便于移动，更无法再空间狭小的地方以及室内进行搅拌工作，不适用于水泥搅拌量较小的搅拌工作，因而影响了用户的水泥搅拌工作，并且传统的搅拌机构往往是难以进行拆卸分离，造成搅拌机构不便于存放和移动，也难以进行充分的清理工作。

技术实现要素：

本实用新型的目的在于提供一种手摇式小型水泥搅拌机构，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种手摇式小型水泥搅拌机构，包括支撑板机构、防护腔、顶盖和转动把手，所述支撑板机构的顶部设有防护腔，所述防护腔的顶部设有顶盖，所述顶盖的顶部固定连接有连接轴承，所述连接轴承的顶部转动连接有承接轴，所述承接轴的顶部固定连接有转动把手，所述防护腔的内侧设有搅拌室，所述搅拌室的内侧设有搅拌机构，所述防护腔的外壁两侧固定安装有侧把手，所述防护腔的一侧固定安装有把手连接器，所述把手连接器的一侧转动连接有拖动把。

所述支撑板机构包括底盖、万向轮机构、滚轮锁死器和踏板，所述底盖与防护腔进行螺纹连接，所述底盖的底部固定安装有多个万向轮机构，所述万向轮机构的一侧固定安装有滚轮锁死器，所述底盖的一侧设有踏板；

所述搅拌机构包括承接腔、连接销、卡槽、搅拌刀、锁死销、销孔和搅拌轴，所述搅拌轴的顶部设有承接腔，所述承接轴与承接腔进行活动连接，所述承接腔的一侧设有连接销，所述承接腔与承接轴通过连接销进行固定连接，所述搅拌轴的侧面设有卡槽，所述卡槽的一侧活动连接有搅拌刀，所述搅拌刀的一端设有销孔，所述卡槽的一侧设有锁死销，所述卡槽与搅拌刀通过锁死销进行固定连接。

优选的，所述踏板与底盖进行焊接连接。

优选的，所述转动把手的一侧设有套环。

优选的，所述拖动把的外壁设有防滑橡胶层。

优选的，所述万向轮机构至少为三个。

与现有技术相比，本实用新型的有益效果是：一种手摇式小型水泥搅拌机构，结构简单，体积小，便于拆卸成不同部件，极大了方便了该手摇式小型水泥搅拌机构的存放、运输和移动，也极大了方便了该手摇式小型水泥搅拌机构的清理工作，便于进行移动，并且便于用户进行手摇式水泥搅拌工作，因而极大的方便了用户在空间狭小的地方或者室内的水泥搅拌工作，其中，可将支撑板机构与防护腔连接，并向搅拌室倒入物料，能够使搅拌机构与承接轴连接，并插入连接销进行锁死，通过顶盖封闭防护腔顶部能有效的防止物料从防护腔飞出而污染当前环境，通过握持套环对转动把手进行转动，从而带动搅拌机构完成搅拌工作，通过握持拖动把可在万向轮机构的帮助下进行拖动，到达适当位置时可通过滚轮锁死器锁死万向轮机构，以此防止该手摇式小型水泥搅拌机构移动，在需要对该手摇式小型水泥搅拌机构进行清理时，由使用人员踩住踏板，并握持侧把手对防护腔进行转动，从而将防护腔与支撑板机构分离，同时也可取下连接销和锁死销，从而将搅拌机构拆卸清理。

附图说明

下面结合附图和实施例对本实用新型进一步说明。

图1为本实用新型所述的一种手摇式小型水泥搅拌机构的整体结构示意图；

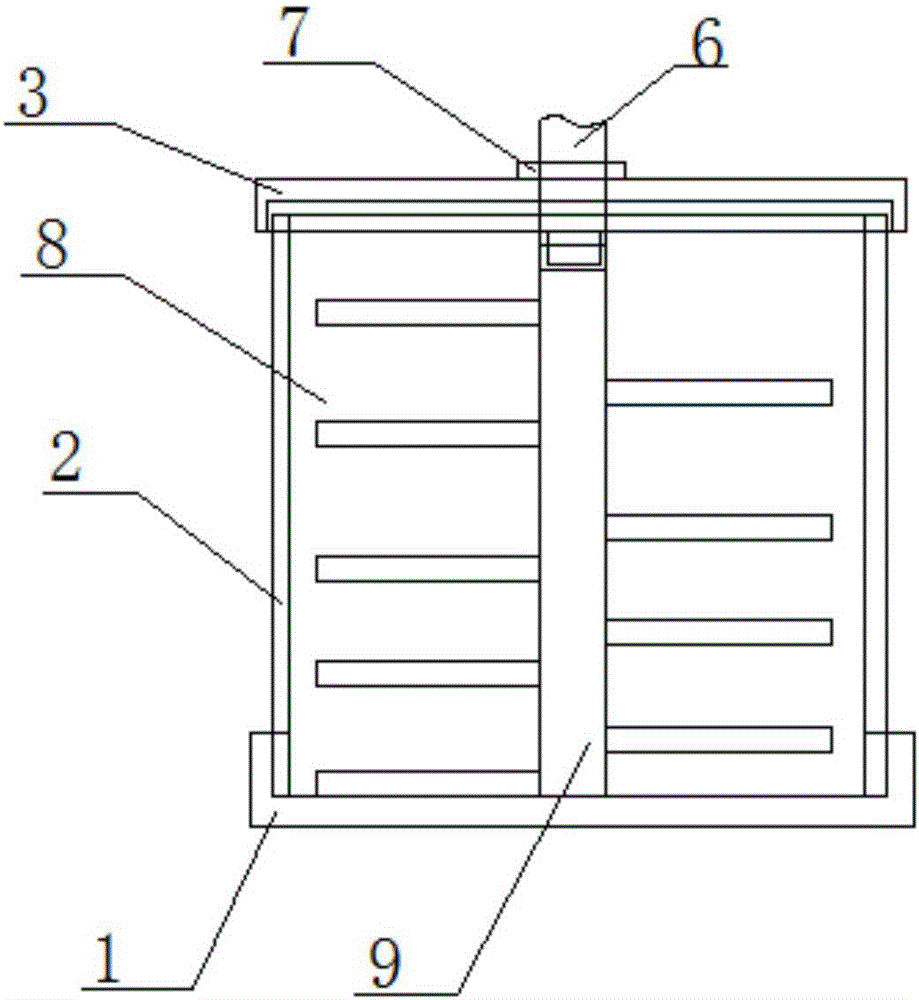

图2为本实用新型所述的一种手摇式小型水泥搅拌机构的内部结构示意图；

图3为本实用新型所述的一种手摇式小型水泥搅拌机构的搅拌机构的结构示意图；

图中：1、支撑板机构，101、底盖，102、万向轮机构，103、滚轮锁死器，104、踏板，2、防护腔，3、顶盖，4、转动把手，5、套环，6、承接轴，7、连接轴承，8、搅拌室，9、搅拌机构，91、承接腔，92、连接销，93、卡槽，94、搅拌刀，95、锁死销，96、销孔，97、搅拌轴，10、侧把手，11、把手连接器，12、拖动把。

具体实施方式

现在结合附图对本实用新型作进一步详细的说明。这些附图均为简化的示意图，仅以示意方式说明本实用新型的基本结构，因此其仅显示与本实用新型有关的构成。

请参阅图1-3，本实用新型提供一种技术方案：一种手摇式小型水泥搅拌机构，包括支撑板机构1、防护腔2、顶盖3和转动把手4，所述支撑板机构1的顶部设有防护腔2，所述防护腔2的顶部设有顶盖3，所述顶盖3的顶部固定连接有连接轴承7，所述连接轴承7的顶部转动连接有承接轴6，所述承接轴6的顶部固定连接有转动把手4，所述防护腔2的内侧设有搅拌室8，所述搅拌室8的内侧设有搅拌机构9，所述防护腔2的外壁两侧固定安装有侧把手10，所述防护腔2的一侧固定安装有把手连接器11，所述把手连接器11的一侧转动连接有拖动把12。

所述支撑板机构1包括底盖101、万向轮机构102、滚轮锁死器103和踏板104，所述底盖101与防护腔2进行螺纹连接，所述底盖1的底部固定安装有多个万向轮机构102，所述万向轮机构102的一侧固定安装有滚轮锁死器103，所述底盖101的一侧设有踏板104；

所述搅拌机构9包括承接腔91、连接销92、卡槽93、搅拌刀94、锁死销95、销孔96和搅拌轴97，所述搅拌轴97的顶部设有承接腔91，所述承接轴6与承接腔91进行活动连接，所述承接腔91的一侧设有连接销92，所述承接腔91与承接轴6通过连接销92进行固定连接，所述搅拌轴97的侧面设有卡槽93，所述卡槽93的一侧活动连接有搅拌刀94，所述搅拌刀94的一端设有销孔96，所述卡槽93的一侧设有锁死销95，所述卡槽93与搅拌刀94通过锁死销95进行固定连接。

所述踏板104与底盖101进行焊接连接，由于踏板104与底盖101进行焊接连接，以此保证踏板104安装的牢固性。所述转动把手4的一侧设有套环5，由于转动把手4的一侧设有套环5，以此便于用户握持套环5对转动把手4进行转动。所述拖动把12的外壁设有防滑橡胶层，由于拖动把12的外壁设有防滑橡胶层，以此便于用户握持拖动把12，从而对该手摇式小型水泥搅拌机构进行拖动。所述万向轮机构102至少为三个，由于万向轮机构102至少为三个，以此保证万向轮机构102对该手摇式小型水泥搅拌机构的支撑。

需要说明的是，工作时，将支撑板机构1与防护腔2连接，并向搅拌室8倒入物料，将搅拌机构9与承接轴6连接，并将顶盖3封闭防护腔2顶部，握持套环5对转动把手4进行转动，以此完成搅拌工作，握持拖动把12可在万向轮机构102的帮助下进行拖动，到达适当位置时可通过滚轮锁死器103锁死万向轮机构102，打开顶盖3取出搅拌后的物料进行使用，在需要对该手摇式小型水泥搅拌机构进行清理时，由使用人员踩住踏板104，并握持侧把手10对防护腔2进行转动，从而将防护腔2与支撑板机构1分离，同时也可取下连接销92和锁死销95，从而将搅拌机构9拆卸清理。

以上述依据本实用新型的理想实施例为启示，通过上述的说明内容，相关工作人员完全可以在不偏离本项实用新型技术思想的范围内，进行多样的变更以及修改。本项实用新型的技术性范围并不局限于说明书上的内容，必须要根据权利要求范围来确定其技术性范围。
