组合式钢结构楼梯的制作方法

本实用新型涉及一种楼梯，更具体地说，尤其涉及一种组合式钢结构楼梯。

背景技术：

在钢结构建筑施工过程中，常需要使用到临时的楼梯作为人员上下楼用。传统的一般采用木质、竹质等整体成型的梯子。这种梯子由于长度较长，携带不方便且使用寿命较短。而且，由于此类梯子的阶梯均为圆柱状，工人使用时，必须双手扶着两边的边柱，否则无法正常上下，更不用说携带物品了。现有的常规梯子，无法像普通的楼梯一样具有厚实、稳固的结构、平稳宽大的阶梯面。

技术实现要素：

本实用新型的目的在于针对上述现有技术的不足，提供一种结构紧凑、拆装灵活方便且使用效果良好的组合式钢结构楼梯。

本实用新型的技术方案是这样实现的：一种组合式钢结构楼梯，其中所述楼梯由若干依序连接的阶梯单元组成；相邻两个阶梯单元通过紧固件连接；位于最上端的阶梯单元连接有竖板，在竖板外侧设有安装板，安装板与竖板相互垂直，在安装板上沿竖直方向间隔均布有若干定位孔，在安装板与待连接管件相对的端面上设有定位卡座，定位卡座上固定有与定位孔相对应的定位螺丝，定位螺丝穿过定位孔后与螺母螺纹连接。

上述的组合式钢结构楼梯中，所述阶梯单元由两块相对设置的侧板和沿水平方向夹设在两块侧板之间的阶梯板组成；在两块侧板内侧面设有与各阶梯板相适应的定位凸环，在其中一个定位凸环对应的侧板上设有安装通孔；在阶梯板沿长度方向的其中一端设有定位板，阶梯板另一端穿过安装通孔后架设在两边的定位凸环之间，定位板通过螺丝与侧板固定连接。

上述的组合式钢结构楼梯中，所述定位凸环底部设有支撑块。

上述的组合式钢结构楼梯中，所述定位凸环内底部设有定位胶条，在远离定位板的定位凸环内部设有定位胶块。

上述的组合式钢结构楼梯中，所述阶梯板底部沿长度方向间隔设有若干弧形凹槽。

上述的组合式钢结构楼梯中，所述阶梯板底部设有加强板，加强板通过螺丝与阶梯板连接，在加强板底部沿长度方向间隔设有若干加强肋板。

上述的组合式钢结构楼梯中，所述紧固件为呈平行四边形的连接板，在连接板上设有加 强肋条，在加强肋条之间的连接板上设有通孔，连接板与阶梯单元通过螺丝连接。

本实用新型采用上述结构后，采用若干阶梯单元组成可移动式的楼梯，具有携带方便的优点，同时，通过紧固件连接相邻的阶梯单元，且阶梯单元中的侧板和阶梯板采用螺丝连接，便于拆装更换。进一步地，为加强阶梯板的强度，在阶梯板底部设置弧形凹槽和/或加强板，以使阶梯板具有更强的承重能力。

附图说明

下面结合附图中的实施例对本实用新型作进一步的详细说明，但并不构成对本实用新型的任何限制。

图1是本实用新型的结构示意图；

图2是图1中A-A处的剖视结构示意图；

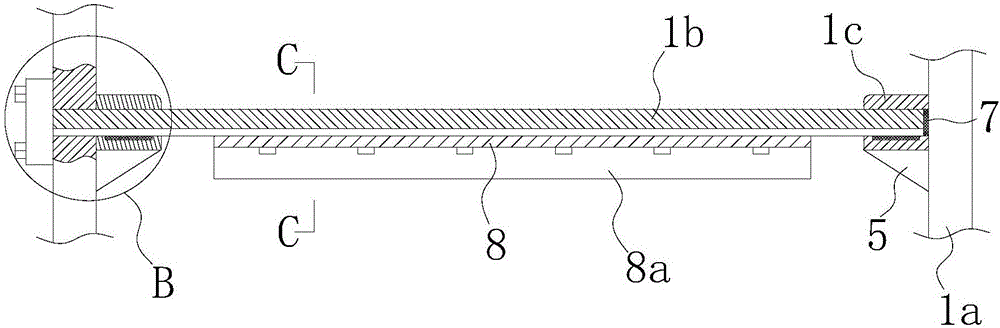

图3是图2中B处的局部放大示意图；

图4是图2中C-C向的剖视结构示意图。

图中：阶梯单元1、侧板1a、阶梯板1b、定位凸环1c、安装通孔1d、定位板1e、弧形凹槽1f、竖板2、安装板3、定位孔3a、定位卡座4、定位螺丝4a、支撑块5、定位胶条6、定位胶块7、加强板8、加强肋板8a、连接板9、加强肋条9a。

具体实施方式

参阅图1至图4所示，本实用新型的一种组合式钢结构楼梯，楼梯由若干依序连接的阶梯单元1组成；相邻两个阶梯单元1通过紧固件连接；位于最上端的阶梯单元1连接有竖板2，在竖板2外侧设有安装板3，安装板3与竖板2相互垂直，在安装板3上沿竖直方向间隔均布有若干定位孔3a，在安装板3与待连接管件相对的端面上设有定位卡座4，定位卡座4上固定有与定位孔3a相对应的定位螺丝4a，定位螺丝4a穿过定位孔3a后与螺母螺纹连接。阶梯单元的数量根据具体情况而定，位于最底部的阶梯单元下端设有与地基相接触的平面，这是本领域的公知技术，在此不在赘述。

在本实施例中，为提高楼梯的移动便利性，使楼梯可以方便拆装。阶梯单元1由两块相对设置的侧板1a和沿水平方向夹设在两块侧板1a之间的阶梯板1b组成；在两块侧板1a内侧面设有与各阶梯板1b相适应的定位凸环1c，在其中一个定位凸环1c对应的侧板1a上设有安装通孔1d；在阶梯板1b沿长度方向的其中一端设有定位板1e，阶梯板1b另一端穿过安装通孔1d后架设在两边的定位凸环1c之间，定位板1e通过螺丝与侧板1a固定连接。

紧固件为呈平行四边形的连接板9，在连接板9上设有加强肋条9a，在加强肋条9a之间 的连接板9上设有通孔，连接板9与阶梯单元1通过螺丝连接。在本实施例中，连接板9分别连接相邻的两块侧板。

为提高定位凸环的强度，在所述定位凸环1c底部设有支撑块5。优选地，为了使阶梯板在安装后，不会出现松动，在定位凸环1c内底部设有定位胶条6，在远离定位板1e的定位凸环1c内部设有定位胶块7。在阶梯板安装后，定位胶条6和定位胶块7均处于微压缩状态，可以在竖直方向挤紧阶梯板，而定位胶块7则在水平方向与定位板配合挤紧阶梯板。

同时，为了提高阶梯板的强度，避免工作人员踩踏后出现变形，在阶梯板1b底部沿长度方向间隔设有若干弧形凹槽1f。优选地，还可以在阶梯板1b底部设有加强板8，加强板8通过螺丝与阶梯板1b连接，在加强板8底部沿长度方向间隔设有若干加强肋板8a。这种结构，可以使阶梯板在厚度不高的情况下，具有较强的支承能力。

使用时，首先根据安装场地的高度，确定好合适数量的阶梯单元，然后备齐各部件，先预装成各阶梯单元。组装时，先安装阶梯板，在阶梯板跨度较大，需要安装加强板的，则采取由上往下安装加强板的方式，这样方便对安装板的固定。组装好的阶梯单元再通过紧固件连接形成阶梯，将带有定位卡座的一端勾在上层楼梯的定位管件上，再对定位卡座的位置进行上下微调，使楼梯下端平面与地基相平，即完成楼梯的组装。

以上所举实施例为本实用新型的较佳实施方式，仅用来方便说明本实用新型，并非对本实用新型作任何形式上的限制，任何所属技术领域中具有通常知识者，若在不脱离本实用新型所提技术特征的范围内，利用本实用新型所揭示技术内容所作出局部更动或修饰的等效实施例，并且未脱离本实用新型的技术特征内容，均仍属于本实用新型技术特征的范围内。
