可调节铝材立柱的制作方法

本实用新型涉及一种立柱，具体涉及可调节铝材立柱，属于建筑技术领域。

背景技术：

梁体立柱在当今的各式建筑中都扮演着很重要的角色。

现有的梁体立柱需要根据板材的尺寸去开模具和相应的槽口，如果板材有差异或是需要改变，那么主梁柱也需要跟着改变或进行处理，甚至还会因此全部作废，这样不仅不人性化，而且非常麻烦，更是造成了没必要的损耗，不仅如此，现有的主梁柱大都采用钢铁材料或是塑料制成，这样稍显笨重的同时，又容易发生形变，而且不耐用，为此，我们提出可调节铝材立柱。

技术实现要素：

本实用新型要解决的技术问题克服现有的缺陷，提供可调节铝材立柱，通过铝压条和铝主梁柱上内外凸凹细槽的配套设置，可以根据所需要连接的玻璃或PC板的厚度任意调节控制，通过扇形支撑件顶端加强筋的设置，可防止铝主梁柱在托举玻璃或PC板时产生形变，而使铝压条脱离倾斜压槽，通过铝主梁柱两侧支撑脚的设置，可以使铝主梁柱更平稳和耐用，可以有效解决背景技术中的问题。

为了解决上述技术问题，本实用新型提供了如下的技术方案：

本实用新型提供可调节铝材立柱，包括铝主梁柱和铝压条，所述铝主梁柱上端设有扇形支撑件，所述扇形支撑件左右两侧各设有一个倾斜压槽，所述倾斜压槽相对应的两侧内壁上都设有内凸凹细槽，且倾斜压槽一侧设有托板，所述铝压条一端设有相对称的两个压条卡片，且压条卡片上设有与内凸凹细槽配套衔接的外凸凹细槽，所述铝压条通过压条卡片和倾斜压槽咬接，且铝压条另一端设有与托板配套使用的压片。

作为本实用新型的一种优选技术方案，所述扇形支撑件顶端内侧设有加强筋。

作为本实用新型的一种优选技术方案，所述托板和压片之间可夹持玻璃和PC板，所述玻璃的厚度为4~6mm，且PC板的厚度为6~10mm。

作为本实用新型的一种优选技术方案，所述铝主梁柱底部两侧各设有一个支撑脚。

本实用新型所达到的有益效果是：可调节铝材立柱，通过铝压条和铝主梁柱上内外凸凹细槽的配套设置，可以根据所需要连接的玻璃或PC板的厚度任意调节控制，通过扇形支撑件顶端加强筋的设置，可防止铝主梁柱在托举玻璃或PC板时产生形变，而使铝压条脱离倾斜压槽，通过铝主梁柱两侧支撑脚的设置，可以使铝主梁柱更平稳和耐用。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。

在附图中：

图1是本实用新型实施例所述的可调节铝材立柱整体结构示意图；

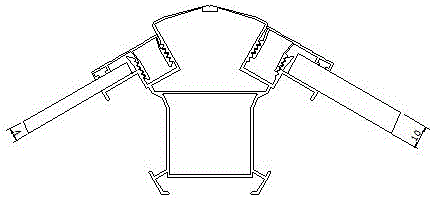

图2是本实用新型实施例所述的可调节铝材立柱连接玻璃和PC板效果示意图；

图3是本实用新型实施例所述的可调节铝材立柱立体结构示意图；

图中标号：1、铝主梁柱；2、铝压条；3、玻璃；4、PC板；5、扇形支撑件；6、倾斜压槽；7、托板；8、压片；9、内凸凹细槽；10、外凸凹细槽；11、加强筋；12、压条卡片；13、支撑脚。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

实施例：请参阅图1-3，本实用新型可调节铝材立柱，包括铝主梁柱1和铝压条2，所述铝主梁柱1上端设有扇形支撑件5，所述扇形支撑件5左右两侧各设有一个倾斜压槽6，所述倾斜压槽6相对应的两侧内壁上都设有内凸凹细槽9，且倾斜压槽6一侧设有托板7，所述铝压条2一端设有相对称的两个压条卡片12，且压条卡片12上设有与内凸凹细槽9配套衔接的外凸凹细槽10，所述铝压条2通过压条卡片12和倾斜压槽6咬接，且铝压条2另一端设有与托板7配套使用的压片8。

所述扇形支撑件5顶端内侧设有加强筋11，可以增大扇形支撑件5的抗拉力，防止铝主梁柱1在托举玻璃3或PC板4时产生形变，而使铝压条2脱离倾斜压槽6，以致与发生危险，所述托板7和压片8之间可夹持玻璃3和PC板4，所述玻璃3的厚度为4~6mm，且PC板4的厚度为6~10mm，大大增加了铝材立柱夹持板材的范围，提高了适用性，所述铝主梁柱1底部两侧各设有一个支撑脚13，可以使铝主梁柱1更平稳。

需要说明的是，本实用新型为可调节铝材立柱，工作时，首先将需要连接的板材夹持在托板和压片之间，通过铝压条和铝主梁柱上内外凸凹细槽的配套设置，可以根据所需要连接的玻璃或PC板的厚度任意调节控制，通过扇形支撑件顶端加强筋的设置，可防止铝主梁柱在托举玻璃或PC板时产生形变，而使铝压条脱离倾斜压槽，通过铝主梁柱两侧支撑脚的设置，可以使铝主梁柱更平稳和耐用，通过立柱整体上采用铝材的设置，可以使立柱整体更加轻便和坚固，而且方便拆卸。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
