管道井底部防渗漏构造的制作方法

本实用新型涉及一种建筑装饰技术领域，特别涉及一种管道井底部防渗漏构造。

背景技术：

现今，如卫生间或水房等的给排水系统敷设区域，往往是立管管道产生噪音来源及其传播的途径，如果噪音的控制措施不当，极易出现楼层渗漏现象，因此，设于给排水系统敷设区域的管道井砌体，由于渗漏，极易导致管道井砌体底部出现渗水并通过穿越楼层管道向楼下渗漏的现象。经过充分的研究和分析后发现，产生上述现象的主要原因是，管道井采用轻质砌体材料分块砌筑，由于管道井砌体下沉而造成砌体底部变形、开裂，导致地面与管道井砌体交接处的防水层被应力拉裂，又由于卫生间内的积水极易通过装饰地面(如瓷砖等)的接缝处渗入到装饰地面下方的铺贴层内，铺贴层的下部已做好防水层，因而渗透水会沿着地面与砌体交接处的防水层裂缝继续渗透，渗透水通过穿越楼层管道向楼下渗漏，故管道井砌体下沉、底部变形、开裂是楼层管道向楼下渗漏的主要通道。

因此，如何解决因管道井砌体下沉而造成管道井砌体底部变形、防水层断裂而导致地面积水沿防水层裂缝通过穿楼板管道向楼下渗漏的问题。已成为当今人们亟待解决的问题。

技术实现要素：

本实用新型的目的在于克服现有技术的不足，提供一种管道井底部防渗漏构造，该种防渗漏结构能够解决因管道井砌体下沉而造成管道井砌体底部变形、防水层断裂而导致地面积水沿防水层裂缝通过穿越楼层管道向楼下渗漏的问题。

本实用新型提供的技术方案为：一种管道井底部防渗漏构造，包括位于房间内地面的地面垫层和管道井砌体，在所述地面垫层和管道井砌体之间设置防渗漏结构，所述防渗漏构造整体呈连续的结构，其两侧立面分别终止于相邻两侧墙壁向地下的延伸面，或一侧立面终止于一侧墙壁向地下的延伸面。

进一步地，所述防渗漏结构通过界面粘结剂与所述地面垫层连接。

进一步地，在所述防渗漏结构上设置管道井砌体，管道井砌体与所述防渗漏结构的外侧立面设置抹灰层，抹灰层表面设置有防水层，防水层将地面、墙面和管道井砌体的外侧立面涂刷为一体。

进一步地，所述防渗漏结构与相邻两侧墙壁向地下的延伸面浇筑成方形，管道井砌体与所述防渗漏结构的外边对齐。

进一步地，所述防渗漏结构的高度为100mm，穿楼板管道套管顶部高出防渗漏结构顶面30～50mm。

与现有技术相比，本实用新型所提供的管道井底部防渗漏构造，达到了如下的技术效果：

本实用新型所提供的管道井底部防渗漏构造，通过在管道井位置地面垫层的上部加设底部防渗漏结构，将采用轻质材料的管道井砌体的底部浇筑成具有一定厚度的整块混凝土基础，因此避免了轻质砌体材料下沉而造成管道井砌体底部变形、防水层断裂，进而避免了地面积水沿防水层裂缝通过穿越楼层管道向楼下渗漏的问题。

附图说明

图1为本实用新型实施例一中管道井底部防渗漏构造平面图

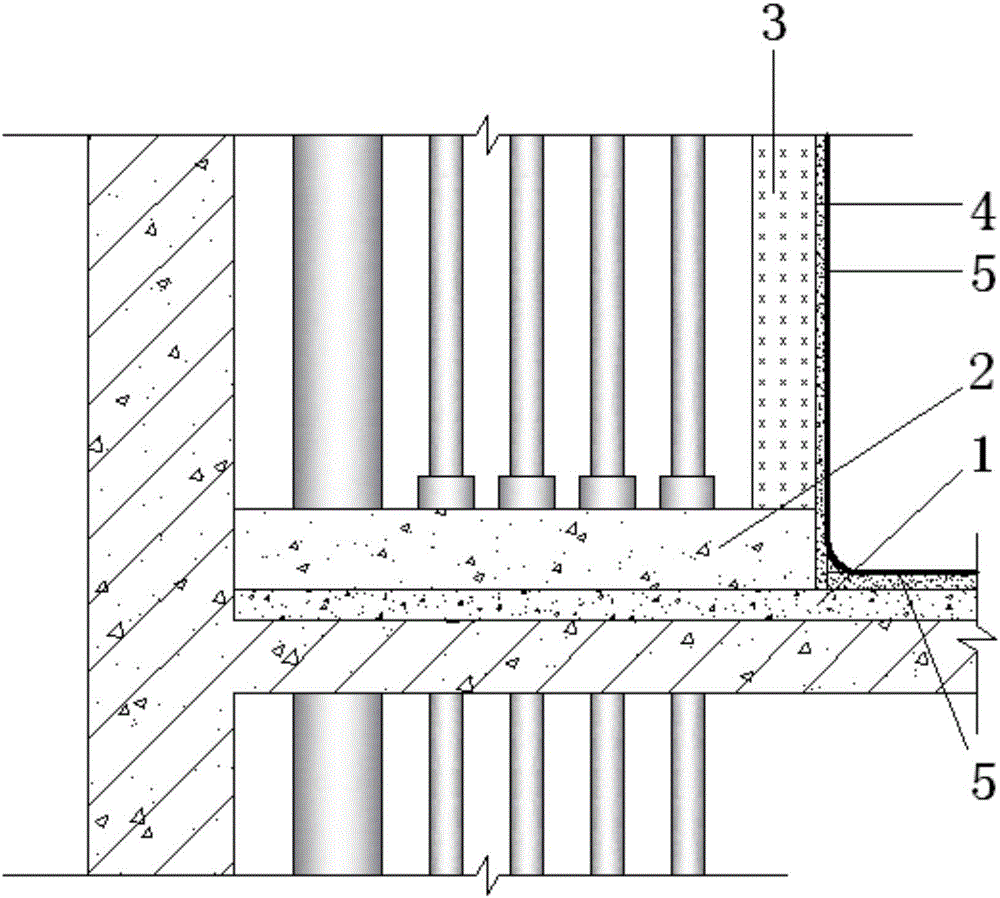

图2为本实用新型实施例二中管道井底部防渗漏构造1-1剖立面图

图3为本实用新型实施例二中管道井底部防渗漏构造2-2剖立面图

具体实施方式

下面结合实施例及附图，对本实用新型作进一步的详细说明，但本实用新型的实施方式不限于此。本实用新型提供一种管道井底部防渗漏构造，如图1、图2和图3所示，该管道井底部防渗漏构造优选地设置在卫生间等经常使用水源的房间内，该房间的给排水立管敷设区域大都设置有控制噪音的管道井砌体3，具体地，如图2、图3所示，管道井底部防渗漏构造包括地面垫层1和管道井砌体3，地面垫层1设于房间内的地面上，进一步地，在地面垫层1和管道井砌体3之间设置防渗漏结构2，防渗漏结构2与地面垫层1之间通过界面粘结剂连接，该防渗漏结构2的材料优选采用细石混凝土，具有防止管道井砌体底部下沉、变形和开裂的作用，整体呈连续的结构(即其中间无断开的结构)，且具有一定的高度，其两侧立面分别终止于相邻两侧墙壁向地下的延伸面，或一侧立面终止于一侧墙壁向地下的延伸面，特别地，该相邻两侧的墙壁是指与防渗漏结构2相邻两侧立面平行的墙壁。优选地，防渗漏结构2与相邻两侧墙壁向地下的延伸面浇筑成方形。进一步地，上述的管道井砌体3设置在防渗漏结构2之上，且该管道井砌体3与防渗漏结构2的外边对齐。进一步地，在管道井砌体3与防渗漏结构2的外侧立面设置抹灰层4，之后将防水层5设置在抹灰层4表面。

具体地，在一个优选的实施例中，首先清除给排水立管敷设区域地面垫层1表面的污垢、油和浮灰等杂物，在地面垫层1上放出防渗漏结构2的施工位置线，依据施工水平线在墙面上放出防渗漏结构2的标高控制线，确保防渗漏结构2的高度为100mm，按照施工位置线和标高控制线支好防渗漏结构2的侧立面模板。对地面垫层1上需设置防渗漏结构2的表面处涂刷界面粘接剂，在模板内浇筑细石混凝土将防渗漏结构2制作成型，按标准对混凝土养护到28天龄期，随即拆除模板，管道井砌体3在砌筑前需对轻质砌体材料表面进行喷水湿润，进一步地，第一皮轻质砌体砖撂底在防渗漏结构2上，且管道井砌体3与防渗漏结构2的外边对齐，使用专用砌筑砂浆砌筑，管道井砌体3在砌块转角处采用隔皮纵、横砌块相互搭砌。管道井砌体3砌筑完成静止7天后，进一步地，在管道井砌体3与防渗漏结构2的外侧立面进行分层分遍抹灰形成砌体抹灰层4，砌体抹灰层4在24小时后进行养护，按标准对砌体抹灰层4养护到7天龄期，进一步地，将砌体抹灰层4与地面找平层交接的阴角处抹成小圆弧角，做好砌体抹灰层4与地面找平层在阴角处的防水附加层搭接处理，形成砌体抹灰层4(墙面)与地面一体的防水层5。
