一种钢结构厂房内天沟压杆结构的制作方法

本实用新型涉及钢结构厂房，尤其是涉及一种钢结构厂房内天沟压杆结构。

背景技术：

钢结构厂房采用内天沟排水时，经常会遇到从内天沟引下的排水管与钢结构厂房端部压杆碰撞的问题，而实际工程中多采用水平移动压杆的方法避开落水管。压杆作为钢结构厂房纵向的传力构件，水平移动后必然会对主结构产生一定的偏心力，对钢结构厂房的受力不利，特别是当钢柱截面不大时，压杆的在水平方向上可移动的距离就更少，极不利于后期雨水管的安装。

技术实现要素：

为解决以上问题，本实用新型提供一种无需单独设置压杆的钢结构厂房内天沟压杆结构。

本实用新型采用的技术方案是：一种钢结构厂房内天沟压杆结构，其特征在于：包括两根开口背向对称布置的C形檩条主件和设置在C形檩条主件上的内天沟；两根所述C形檩条主件中部通过若干根内缀材固定连接，下端通过若干根下缀材固定连接；一根所述C形檩条主件开口一侧与女儿墙柱连接，另一根所述C形檩条主件开口一侧与柱顶檩托连接；所述内天沟的两端折边分别固定在两根C形檩条主件的上端面上，所述内天沟的下端面设置在下缀材上端面上，所述下缀材两端分别固定在女儿墙柱和柱顶檩托上。

作为优选，一根所述C形檩条主件开口一侧通过第一连接板与女儿墙柱连接，另一根所述C形檩条主件开口一侧通过第二连接板与柱顶檩托连接。

本实用新型取得的有益效果是：通过两根C形檩条主件背对设置，在两根C形檩条主件的中部焊接内缀材，下端面之间焊接下缀材，然后将天沟设置在两根C形檩条主件之间，使得C形檩条主件既能托住天沟，又能起到承重的效果，有效避免了由于压杆移动对整体钢结构厂房的影响。本实用新型结构简单、制作方便、结构牢固，大大提升了钢结构厂房的稳定性。

附图说明

图1为传统天沟结构示意图；

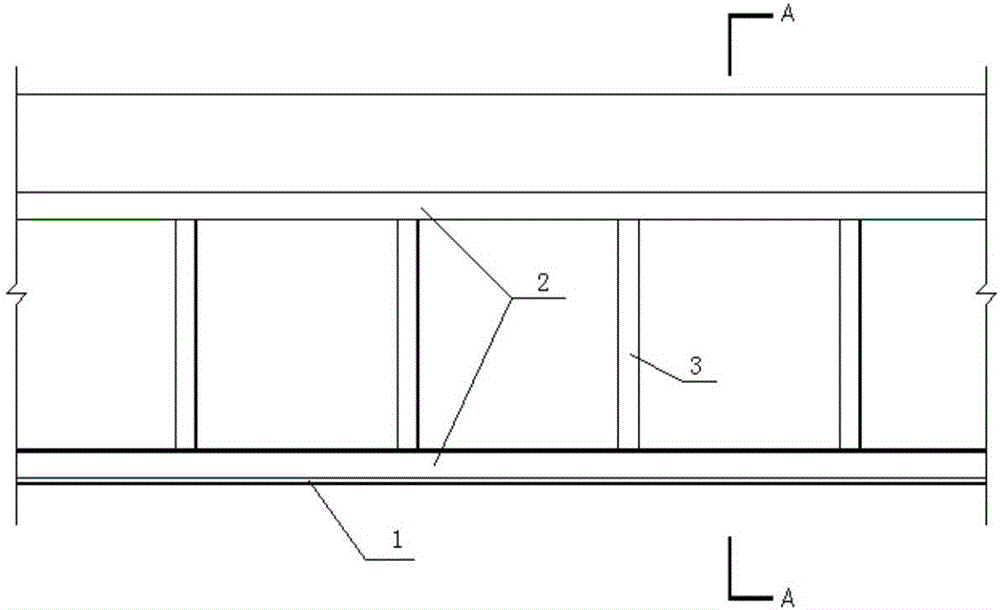

图2为图1的天沟与C形檩条主件连接示意图；

图3为图2的A-A剖视图；

图4为本实用新型的结构示意图；

图5为图4的天沟与C形檩条主件连接示意图；

图6为图5的A-A剖视图。

具体实施方式

下面结合腹附图和具体实施例对本实用新型作进一步的说明。

如图1-3所示，为传统的天沟结构，包括C形檩条主件1、内天沟2、内缀材3和压杆4，C形檩条主件1一端固定在柱顶檩托9上，另一端通过若干根内缀材3与女儿墙柱8固定，内天沟2的两端折边通过自攻螺钉与女儿墙柱8和C形檩条主件1固定，C形檩条主件1只起到支撑内天沟2作用，不启动承重的作用，为了增加整体的结构强度在内天沟2的下方设置有用于承重的压杆4。

但压杆4作为钢结构厂房纵向的传力构件，水平移动后会对主结构产生一定的偏心力，对钢结构厂房的受力不利，特别是当钢柱截面不大时，压杆4在水平方向上可移动的距离就更少，极不利于后期雨水管的安装。

如图4-6所述，本实用新型的一种钢结构厂房内天沟压杆结构，包括两根C形檩条主件1、内天沟2、内缀材3和下缀材5，两根C形檩条主件1背向对称布置，两根C形檩条主件1的中部通过若干根内缀材3(采用角钢)焊接在一起，下端面通过若干根下缀材(采用角钢)焊接在一起；一根C形檩条主件1开口一侧焊接有第一连接板6，第一连接板6通过螺栓把C形檩条主件1固定在女儿墙柱8上，另一根C形檩条主件1开口一侧焊接有第二连接板7，第二连接板7通过螺栓把C形檩条主件1固定在柱顶檩托9上，通过设置第一连接板6和第二连接板7使得安装更加方便；两根C形檩条主件1、内缀材3和下缀材5组装在一起将内天沟2托住，内天沟2的两端折边通过自攻螺钉分别固定在两根C形檩条主件1的上端面上，内天沟2的下端面设置在下缀材5上端面上，下缀材5的两端分别与女儿墙柱8和柱顶檩托9固定焊接，使得两根C形檩条主件1在托住内天沟2还能承受纵向的压力。

安装时，为避免内天沟2与落水管相碰，内天沟2应该平整的安装在两根C形檩条主件1上；为了使得内天沟有积水时不至于C形檩条主件出现过大的变形，并减少下挠积水，内缀材3和下缀材5隔一定间距焊接的在C形檩条主件之间；将两根C形檩条主件、内缀材3、下缀材5和内天沟2组合成一个整体，提高了钢结构厂房的竖向刚度和稳定性，同时使得钢结构厂房也能承受一定的侧向冲击，能有效抵抗屋面排水时对内天沟侧壁冲击荷载。
