一种金属屋面板的制作方法

本实用新型涉及钢结构建筑屋面领域，更具体地说，它涉及一种金属屋面板。

背景技术：

现在使用单一金属材料作为金属屋面系统中的面层板，已经被广泛使用。尤其在金属屋面装饰、金属墙面装饰，应用越来越广，现在使用屋面板只是将金属材料现场加工后直接使用，其缺点是承受荷载能力差、表面不平整、保温隔热性能差。

申请号为201420056573.1的专利文件公开了一种新型的金属屋面板，其在结构上包括锁边式面板、蜂窝芯层以及底板，其中，该锁边式面板紧贴在该蜂窝芯层的一面，该底板紧贴在该蜂窝芯层的另一面，且该锁边式面板与该蜂窝芯层之间设置有第一粘贴层，该底板与该蜂窝芯层之间设置有第二粘贴层。上述技术方案利用在金属屋面板之间加入蜂窝芯层，使得蜂窝芯层内部形成负压进而起到隔音隔热和降噪的效果，但是蜂窝芯层的加入容易导致金属屋面板结构强度的降低，存在改进的不足之处。

技术实现要素：

针对现有技术存在的不足，本实用新型的目的在于提供一种金属屋面板，通过在基层内设置用于嵌设蜂窝层的腔体，在进行隔音降噪的同时使屋面板具有较高的结构强度。

为实现上述目的，本实用新型提供了如下技术方案：一种金属屋面板，包括基层、中间层和面层，其特征在于，所述基层包括底板以及侧板且侧板围绕于底板形成腔室，所述中间层包括用于隔音的蜂窝板，所述蜂窝板嵌设于腔室内，蜂窝板一侧面与腔室底部相抵接，另一侧面与侧板背对底板一端齐平，所述面层通过粘胶层紧贴于侧板和蜂窝板。

通过采用上述技术方案， 将蜂窝层嵌设在基层内的腔体中，当金属屋面板表面受力时，蜂窝层不需要支撑受力，受力区域位于基层以及表层上，在进行隔音降噪的同时使屋面板保持较高的结构强度。

本实用新型进一步设置为：所述蜂窝板包括若干蜂窝腔，所述蜂窝腔内填充有防火吸音棉。

通过采用上述技术方案，蜂窝板上的蜂窝腔能够对防火吸音棉起到固定的作用，防止防火吸音棉受力变形效果变差的情况，防火吸音棉不仅可以起到隔音的效果，其还具有较好的阻燃性和保温性，有利于加强金属屋面板的阻燃效果和保温性，同时其质量较轻，有利于降低金属屋面板的整体重量。

本实用新型进一步设置为：所述粘胶层由防水胶构成。

通过采用上述技术方案，防水胶的设置有利于保证面层与侧板、蜂窝板之间连接的密封性，同时防水胶具有柔性高、防水隔潮、粘结力以及抗开裂粘结力强的特性，有利于增加金属屋面板的防水性以及整体性，避免金属屋面板表层脱离。

本实用新型进一步设置为：所述中间层还包括矩形框架体，所述蜂窝板嵌设于框架体，所述蜂窝板表面与框架体表面齐平，所述蜂窝板通过框架体嵌设于腔体内。

通过采用上述技术方案，在屋面板外侧受力时，会造成基层侧板的轻微形变，利用框架体一方面可以起到支撑作用，避免侧板过渡形变，另一方面在蜂窝板嵌设安装的时候可以起到保护蜂窝板的作用，避免蜂窝板表面开裂。

本实用新型进一步设置为：所述基层由铝镁合金板制成。

通过采用上述技术方案，铝镁合金板密度低，抗拉强度高，延伸率高。在相同面积下铝镁合金的重量低于其他系列的金属合金，能够在提高基层结构强度的同时保持较低的重量。

本实用新型进一步设置为：所述侧板高度为1至2cm。

通过采用上述技术方案，能够在保持腔体足够空间的基础上，保持屋面板的基本厚度要求。

本实用新型进一步设置为：所述面层为钛锌板。

通过采用上述技术方案，钛锌板制成的屋面板还具有良好的延伸率以及抗拉强度，有利于提高屋面板的使用寿命。

本实用新型进一步设置为：所述面层表面设有高硬度层，所述高硬度层为氧化铝薄膜层。

通过采用上述技术方案，氧化铝薄膜层具有高硬度、防刮、防紫外线、防污的特性，能够对屋面板表层起到一定的防护作用，延长使用寿命，其次，氧化铝薄膜层设置在面层表面使得面层在受力形变时能够保持一定的张力，减小形变量。

本实用新型进一步设置为：所述面层表面设有高硬度层，所述高硬度层由水性丙烯酸构成。

通过采用上述技术方案，水性丙烯酸根据其材料特性，其硬化之后具有较高的硬度，设置在面层表面使得面层在受力形变时能够保持一定的张力，减小形变量，同时也能够对屋面板表层起到一定的防护作用。

综上所述，本实用新型具有以下有益效果：

该金属屋面板结构简单，具有较好的隔音降噪的效果，通过基层结构设置以及基层、面层材料的选用使得屋面板具有较高的结构强度；该金属屋面板表面设置有高硬度层，是屋面板具有较高的硬度，进一步提高结构强度，使屋面板具有长的使用寿命。

附图说明

图1为本实用新型的剖面示意图；

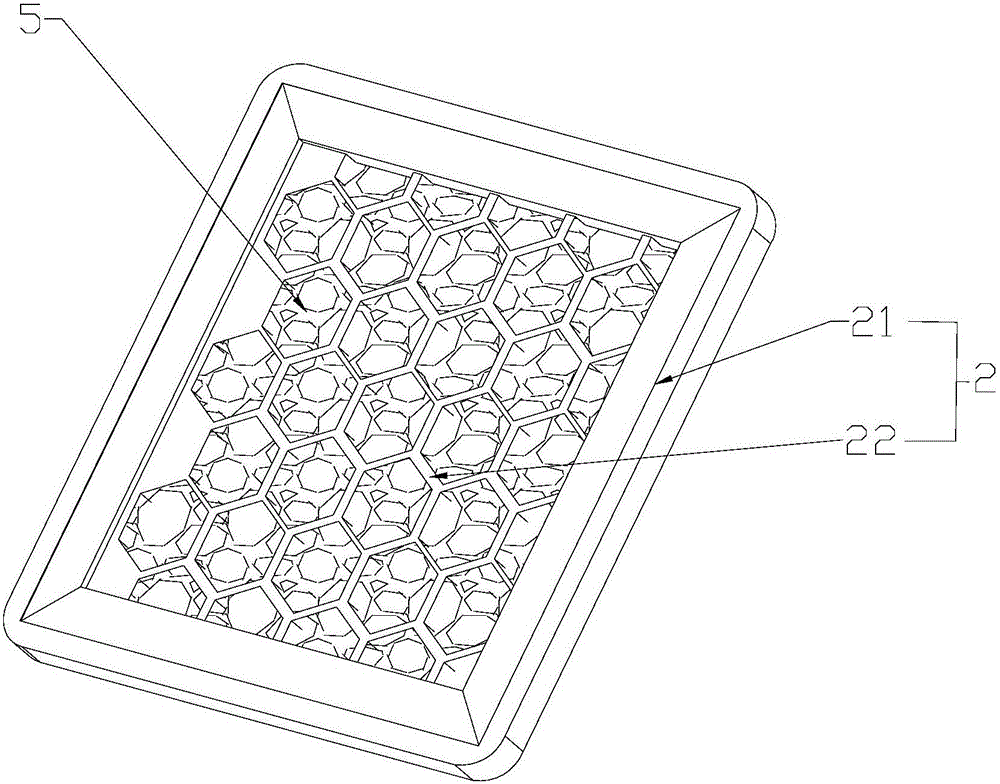

图2为本实用新型的中间层的结构示意图。

附图标记：1、基层；11、底板；12、侧板；2、中间层；21、框架体；22、蜂窝板；3、面层；4、高硬度层；5、防火吸音棉。

具体实施方式

参照图1至图2对本实用新型实施例做进一步说明。

如图1至图2所示，一种金属屋面板，包括基层1、中间层2和面层3，基层1包括底板11和侧板12，侧板12固定连接于底板11，侧板12围绕呈矩形框状，侧板12与底板11形成一腔体，考虑到基层1需要较高的结构强度，所本方案的基层1底板11和侧板12选用铝镁合金板，为进一步提高结构强度，基层1的底板11和侧板12一体成型设置。为了避免金属屋面板的厚度过大，侧板12的高度控制在1至2厘米。中间层2位于腔体内部，中间层2包括框架体21和蜂窝板22，框架体21呈矩形设置，蜂窝板22与框架体21中间的内框形状相适配，蜂窝板22嵌设于框架体21内，且蜂窝板22的两侧表面和框架体21的两侧表面保持齐平，框架体21的外缘形状与腔体形状相适配，蜂窝板22随框架体21一起嵌设于腔体内，框架体21紧贴于腔体的侧壁，而蜂窝板22表面抵接腔体的底壁，侧板12的高度和蜂窝板22的厚度相等，进而使得中间层2嵌设在腔体内的时候，蜂窝板22表面和侧板12背对底板11的一端表面齐平，在蜂窝板22上开设有若干个蜂窝腔，在蜂窝腔内填充有防火吸音棉5，通过防火吸音棉5的作用使得金属屋面板具有较好的隔音降噪效果。面层3通过粘胶层紧贴于蜂窝板22以及侧板12上，由于金属屋面板的使用环境为室外，所以本方案的粘胶层由防水胶构成，为了保持屋面板表面具有较高的强度，面层3为钛锌板。在面层3表面还涂覆有高硬度层4，高硬度层4可以由水性丙烯酸构成或者氧化铝薄膜层构成。

以上所述仅是本实用新型的优选实施方式，本实用新型的保护范围并不仅局限于上述实施例，凡属于本实用新型思路下的技术方案均属于本实用新型的保护范围。应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理前提下的若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
